Steuergerät zeigt „Err“ – was die Fehlermeldung bedeutet

Magnetspule mit Windungsschluss

Eine defekte Spule oder ein Kabelkurzschluss kann den Stationsausgang überlasten. Schalten Sie das Gerät vor einer Widerstandsmessung spannungsfrei und trennen Sie die Spule vom Steuergerät. Vergleichen Sie den Messwert mit den Daten des konkreten Modells; eine allgemeine Grenze von 20 bis 60 Ohm gilt nicht für alle Spulen.

Kurzschluss im Kabel

Zwei blanke Adern berühren sich in einem feuchten Verbinder oder an einer Spatenstelle. Verräterisch: Die Meldung wechselt zur Station, deren Ader Sie am Steuergerät umklemmen – dann liegt der Fehler im Kabel, nicht im Gerät.

Zu viele Spulen an einem Ausgang

Ein Ausgang schafft in der Regel zwei Spulen. Wer nachträglich ein drittes Ventil auf dieselbe Station legt, überlastet den Ausgang – die Anlage lief dann eine Weile am Limit und meldet an heißen Tagen „Err“.

P Err: Relais oder Hauptventil

Das Pumpenstartrelais zieht zu viel Strom (falscher Typ), die Hauptventilspule hat Windungsschluss oder die Leitung zum Relais ist zu lang und zu dünn. Auch hier gilt: erst messen, dann tauschen.

1

Meldung lesen und Station notieren

Stationsnummer, Programm und Uhrzeit aufschreiben, Meldung mit dem Drehschalter (X-Core: auf „Betrieb“, dann zurück) oder der Reset-Taste löschen. Kommt sie beim nächsten Lauf wieder, ist es kein Ausreißer.

2

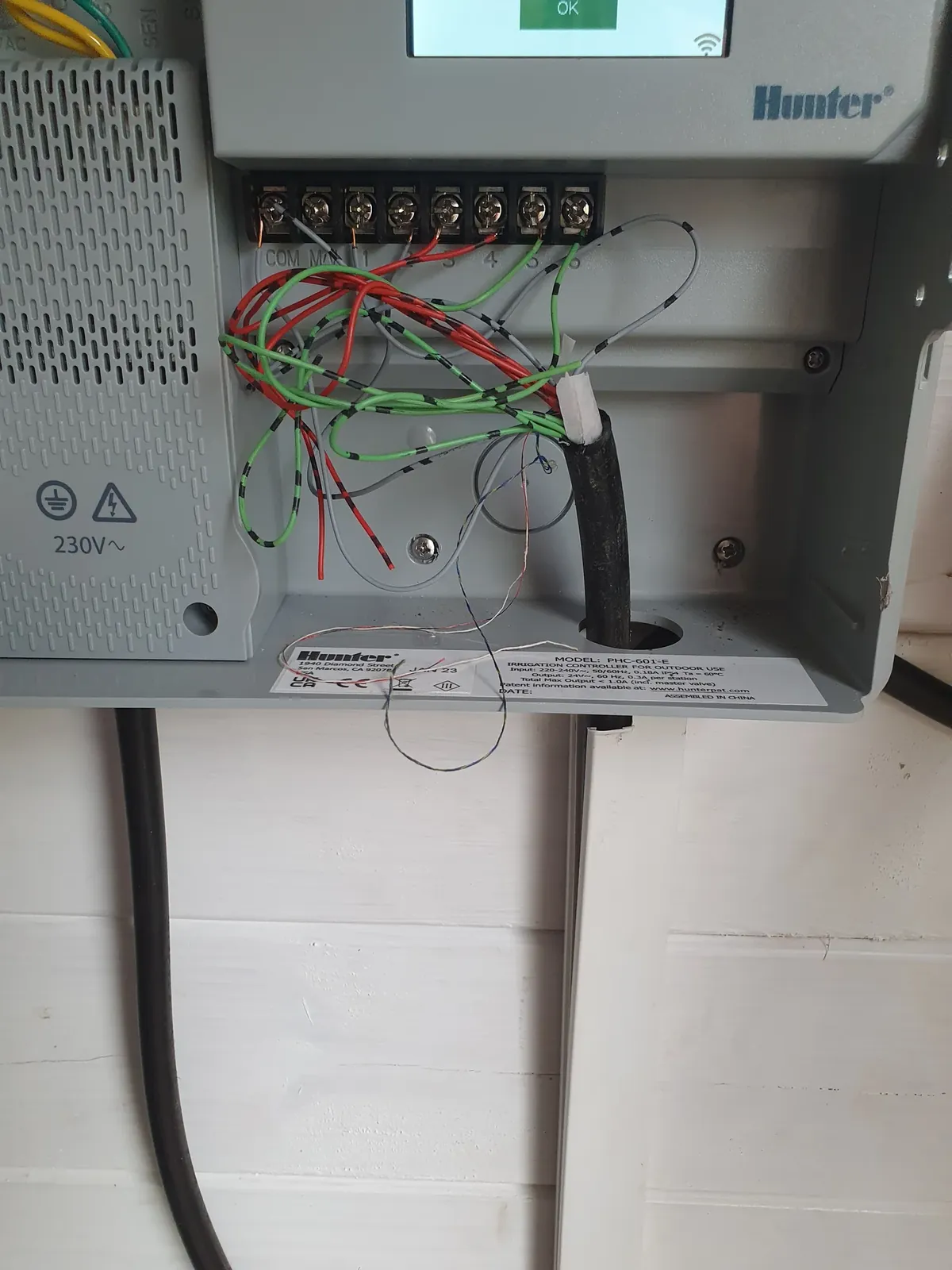

Ader umklemmen

Ader der Fehlerstation mit einer funktionierenden Station am Steuergerät tauschen und die Zone starten. Wandert die Meldung mit der Ader, liegt der Fehler im Feld (Spule oder Kabel); bleibt sie an der Klemme, ist der Ausgang im Gerät defekt.

3

Spule messen und tauschen

Anlage spannungsfrei schalten und Spule elektrisch trennen. Widerstand mit dem Herstellerwert vergleichen: Rain Bird nennt beispielsweise für die HV-Spule 70 bis 85 Ohm bei 4,4 bis 43 °C. Ein deutlich abweichender Wert kann auf einen Defekt hinweisen. Passender Ersatz: 24-V-Magnetspule für Hunter-Ventile. Danach die Kabelverbinder im Ventilkasten mit gelgefüllten DBY-Verbindern erneuern.

4

Bei „No AC“ Trafo prüfen

Steckdose testen, Feinsicherung im Gerät prüfen, an den AC-Klemmen 24 bis 28 V messen. Nur die Kleinspannungsseite messen – das Netzteil selbst nicht öffnen, hier besteht Lebensgefahr! Fehlt die Spannung, Trafo tauschen lassen.
