STÖRUNGSHILFE · WARTUNG & REPARATUR
Eine Zone läuft nicht – die anderen schon
Das Steuergerät zeigt „Zone 3 läuft“, im Garten passiert nichts. Dann liegt der Fehler fast immer zwischen Steuergerät und Ventil: Spule, Kabel oder Anschluss. Mit einem Multimeter ist er in einer Viertelstunde gefunden.
SYMPTOM
Woran Sie es erkennen
Alle Zonen laufen im Programm nacheinander, eine bleibt trocken, obwohl das Steuergerät sie anzeigt und die Laufzeit herunterzählt. Manchmal hören Sie am Ventilkasten kein Klicken, wenn die Zone startet. Läuft die Zone dagegen von Hand am Ventil (Magnetspule eine Vierteldrehung öffnen), ist die Hydraulik in Ordnung und die Elektrik schuld.
- Steuergerät zählt die Laufzeit, kein Wasser in der Zone
- Kein Klicken am Magnetventil beim Start
- Zone läuft manuell am Ventil, aber nicht per Steuergerät
- Fehlermeldung „Kurzschluss“ oder „Überlast“ am Steuergerät
DIE WAHRSCHEINLICHSTEN URSACHEN
Woran es meistens liegt
Magnetspule defekt
Die 24-V-Spule auf dem Ventil hat einen Wicklungsbruch oder ist vollgelaufen. Typischer Messwert: unendlich (Bruch) statt 20 bis 60 Ohm. Die Spule ist das Verschleißteil Nummer eins – sie kostet um die 20 € und ist in Minuten getauscht.
Kabelbruch oder feuchte Verbindung
Das Steuerkabel liegt oft nur 30 cm tief; Spaten, Wühlmaus oder ein korrodierter Verbinder unterbrechen die Ader. Kabelverbinder ohne Gel-Füllung halten im Boden selten länger als zwei bis drei Jahre.
Ausgang am Steuergerät ohne Spannung
Ein durchgebrannter Stationsausgang oder ein Modul, das nicht sauber eingerastet ist. Messbar: an der Klemme müssen bei laufender Zone 24 bis 28 V AC anliegen. Auch ein leerer Regensensor-Kontakt kann eine Zone sperren.
Ventil hydraulisch blockiert
Schmutz unter der Membran oder ein geschlossenes Durchflussventil am Ventilkopf. Dann klickt die Spule, aber es kommt kein Wasser – der Fehler sitzt im Ventil selbst, nicht in der Elektrik. Membran reinigen oder tauschen.
SCHRITT FÜR SCHRITT
Das können Sie selbst prüfen
1
Manuell am Ventil öffnen
Drehen Sie die Magnetspule am betroffenen Ventil eine Vierteldrehung gegen den Uhrzeigersinn (oder öffnen Sie die Entlüftungsschraube). Läuft die Zone jetzt, ist die Hydraulik in Ordnung und Sie suchen in der Elektrik weiter.
2
Spannung am Steuergerät messen
Zone starten und mit dem Multimeter (AC-Volt) zwischen der Stationsklemme und der gemeinsamen Klemme „COM“ messen: 24 bis 28 V sind normal. Liegt nichts an, ist der Ausgang oder das Steuergerät das Problem – siehe Steuerung ohne Funktion.
3
Spule durchmessen
Beide Spulenadern vom Kabel trennen und den Widerstand messen: 20 bis 60 Ohm sind in Ordnung, „OL“ oder unendlich bedeutet Bruch. Ersatz: 24-V-Magnetspule für Hunter-Ventile; Rain-Bird- und Toro-Spulen führen wir im Lager in Neuss.
4

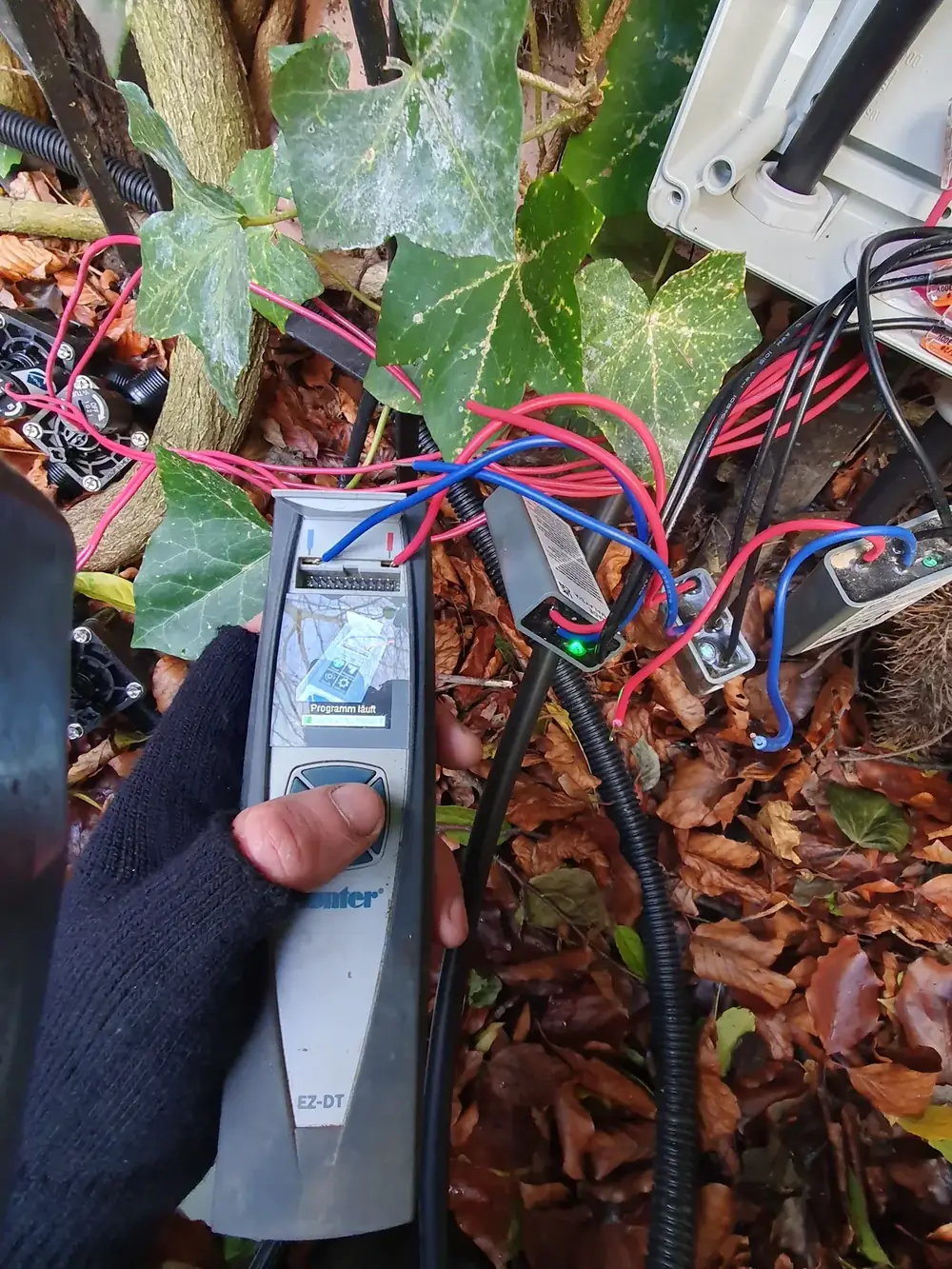

Kabel und Verbinder prüfen
Ist die Spule in Ordnung und die Spannung am Steuergerät da, liegt es am Kabel. Verbinder im Ventilkasten öffnen, grünspanige Stellen abschneiden, mit gelgefüllten Kabelverbindern DBY neu verbinden. Bei Kabelbruch im Boden hilft ein Kabelsuchgerät – das ist Servicearbeit.
SERVICE
Wann Sie uns rufen sollten
Wenn mehrere Zonen gleichzeitig ausfallen (dann ist meist die gemeinsame Ader betroffen), wenn das Steuergerät „Kurzschluss“ meldet, wenn der Kabelweg unbekannt ist oder unter Pflaster liegt. Wir orten Kabelbrüche mit dem Suchgerät, tauschen Spulen und Membranen vor Ort und prüfen alle Zonen einmal durch – Termin über das Serviceformular, auch für Anlagen, die nicht von uns stammen.
