Ventilboxen & Schächte

Ventilbox und Ventilkasten: Schutz für Magnetventile und Verteiler

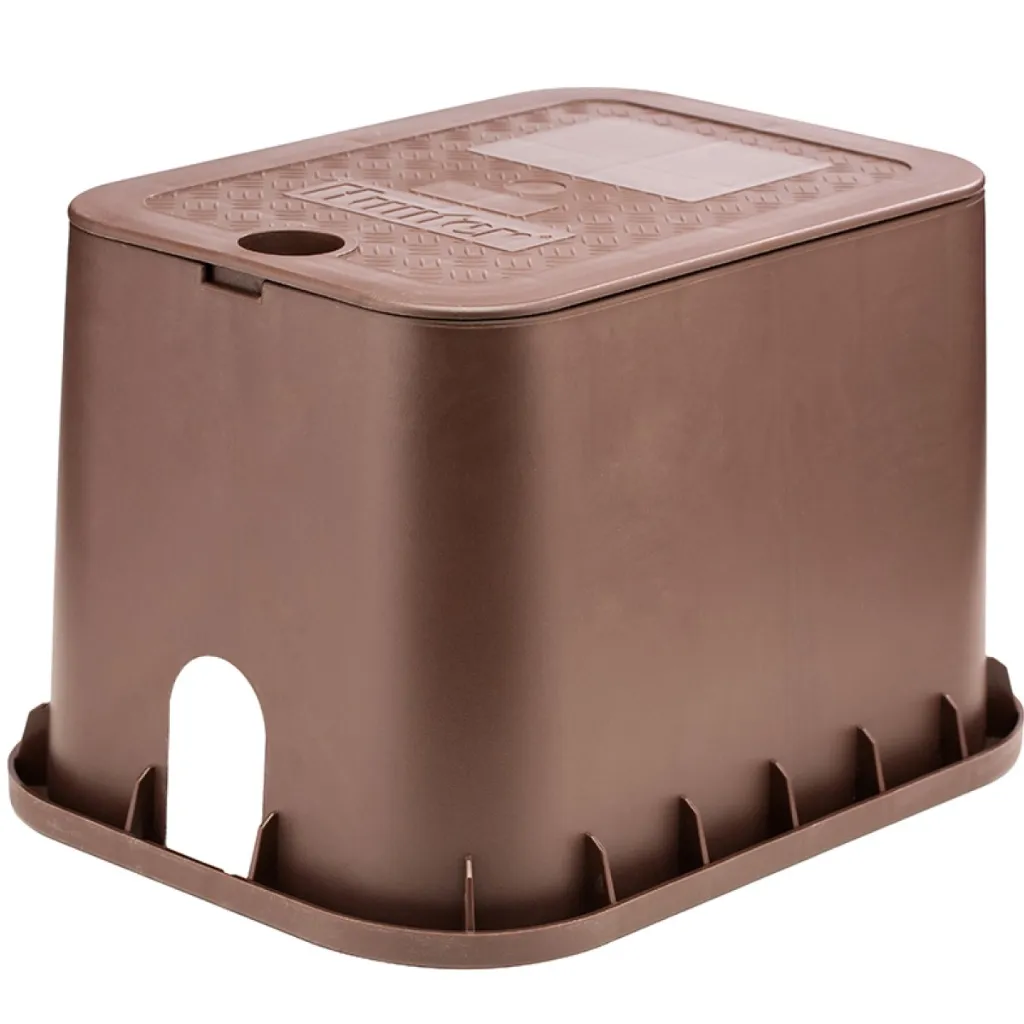

Ventilboxen rund und rechteckig aus PP-Kunststoff und von Hunter nehmen die Magnetventile, Kabelverbinder und Kugelventile der Bewässerungszentrale auf: die runde Box (Ø 24 und 34 cm) für ein bis zwei Ventile, die rechteckige 1419 (52 x 40 x 33 cm) als Standard für drei bis vier, die große 1220 (67 x 49 x 33 cm) für fünf bis sechs Ventile oder für weniger Ventile plus Filter und Druckminderer. Dazu vormontierte Ventilkästen mit 1 bis 6 Magnetventilen, Böden, flexible Anschlussleitungen 25 und 32 mm und die Ventilbox mit Kugelventil zur Wasserentnahme.

Welche Box für wie viele Ventile?

Rechnen Sie nicht nur die Ventile, sondern auch das, was dazwischen muss: Kabelverbinder, ein Kugelventil zum Absperren, bei Tropfzonen der Druckminderer. Drei Ventile passen in die 1419, aber drei Ventile mit Filter brauchen die 1220. Und lassen Sie Platz für die Hand – ein Ventil, an dem man den Deckel nicht abschrauben kann, ist im Fehlerfall ein Ventil zum Ausgraben.

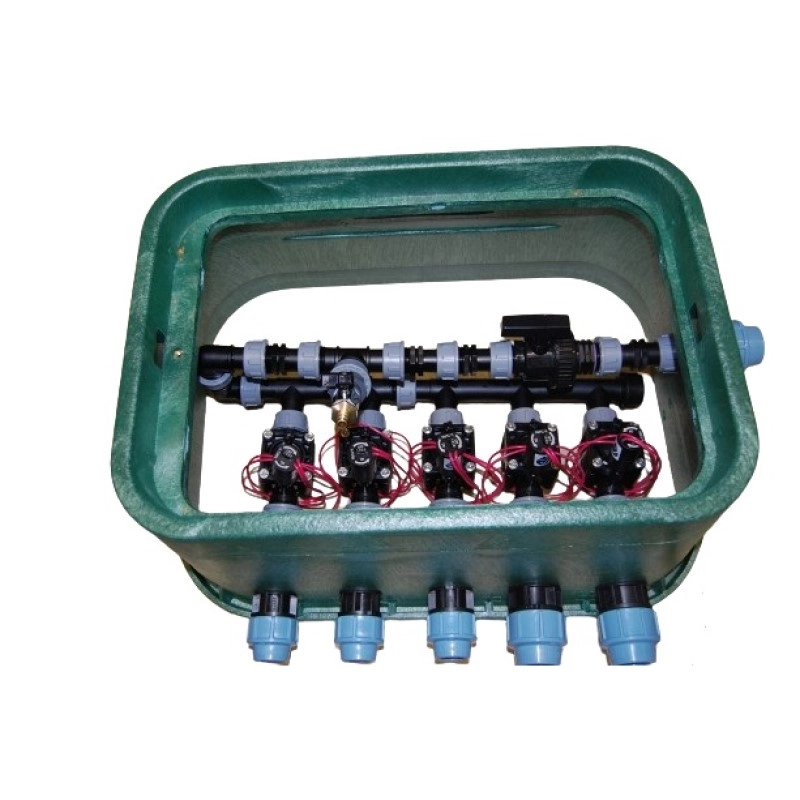

Vormontierte Ventilkästen sparen die Montage im Schacht: Ventile, Verteiler und Anschlüsse sind im Werk verschraubt und dichtgeprüft; Sie schließen nur Zulauf, Abgänge und Kabel an.

Worauf Sie achten sollten

Die Box erhält je nach Boden einen tragfähigen, entwässernden Unterbau mit Deckel bündig zur Rasenkante – nicht in die Senke, in der nach dem Regen das Wasser steht. In einer mit Wasser gefüllten Ventilbox sind vor allem ungeschützte Kabelverbindungen gefährdet. Verwenden Sie dafür geeignete gelgefüllte Verbinder.

Setzen Sie die Box dorthin, wo Sie auch im November herankommen, nicht hinter die Hortensie. Wir haben schon Boxen gesucht, die der Vorbesitzer unter der Terrasse vergessen hatte.

Welche Box für wie viele Magnetventile passt, ob rund oder rechteckig und wie der Einbau gelingt, steht im Ratgeber Ventilbox für die Bewässerung: Größe und Einbau; die Übersicht auf Ventilbox und Magnetventil im Garten. Die Ventile selbst stehen unter Magnetventile, Kabelverbinder und Steuerkabel unter Systemzubehör.

Beratung, Lieferung und Abholung

Wir sind Fachbetrieb für Bewässerung in Neuss und Fachhändler für Hunter, Rain Bird und Netafim. Lieferzeiten, Versandkosten und Zahlungsarten finden Sie in unseren Versandbedingungen. Abholung in Neuss ist möglich. Wenn Sie nicht sicher sind, welches Teil passt: kostenlose Erstberatung oder Bewässerung online planen.

Häufige Fragen zu Ventilboxen und Schächten

Runde oder rechteckige Ventilbox: welche für welchen Zweck?

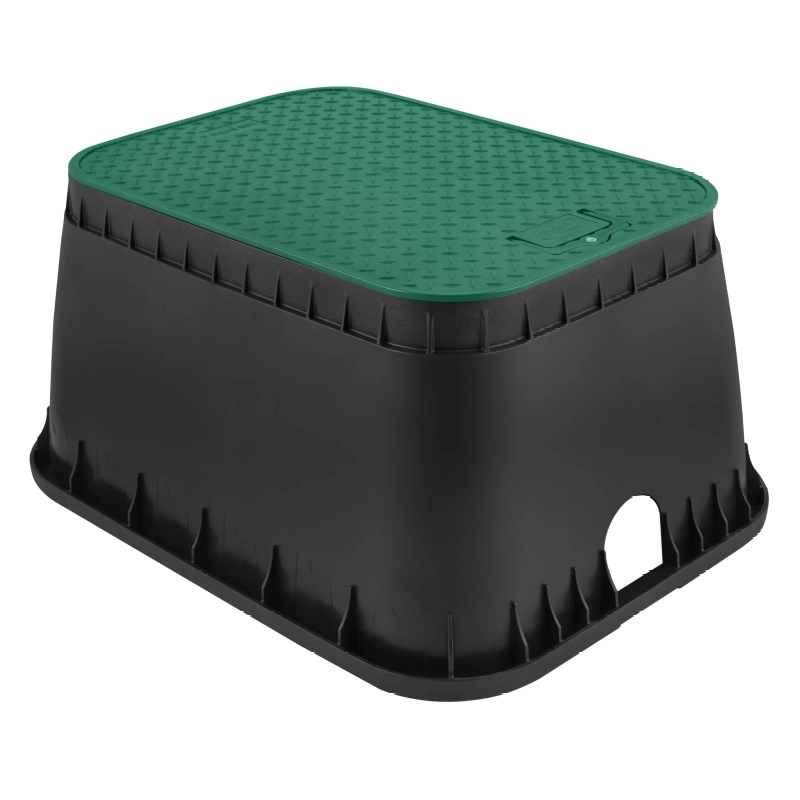

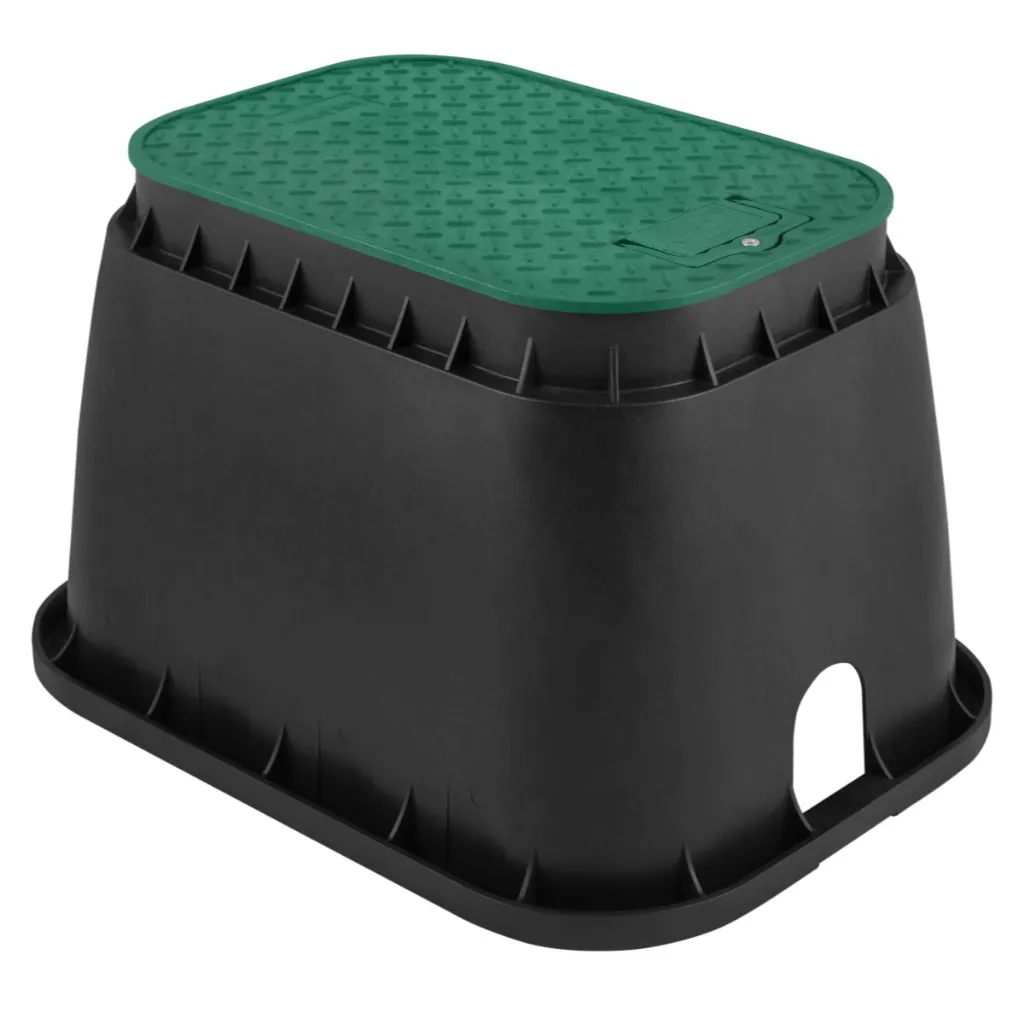

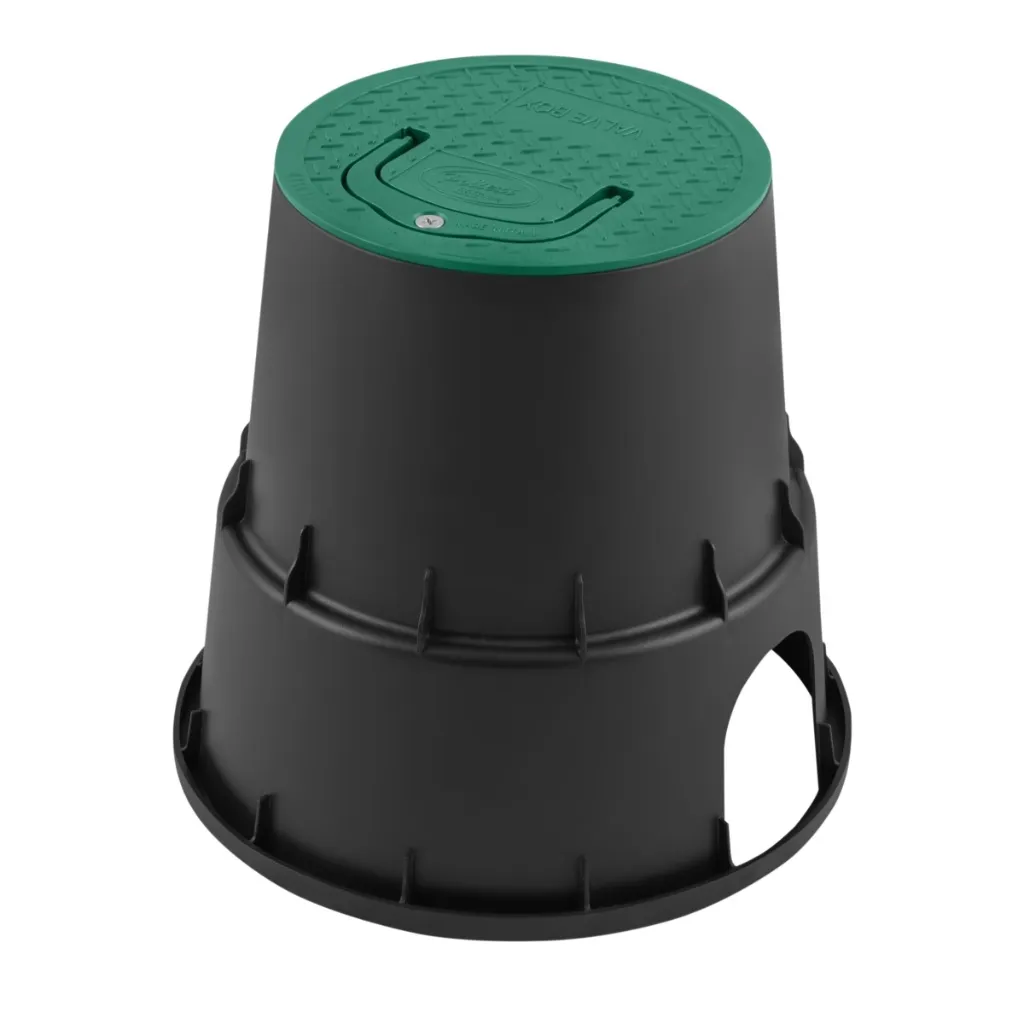

Die runden Boxen mit 24 und 34 cm Durchmesser nehmen ein bis zwei Ventile oder ein Kugelventil zur Wasserentnahme auf. Die rechteckige 1419 (52 x 40 x 33 cm) ist der Standard für drei bis vier Ventile, die 1220 (67 x 49 x 33 cm) für fünf bis sechs Ventile oder für Ventile plus Filter und Druckminderer. Lieber eine Box größer: Platz für die Hand ist im Fehlerfall Gold wert.

Wozu dient ein Montagerahmen in der Ventilbox?
Der Montagerahmen hält bis zu vier 1"-Magnetventile in Ventilhaltern, sodass Ventile und Verteiler nicht im Kies einsinken oder schief hängen. Die Jumbo-Ausführung (495 x 660 mm) ist für die große Box 1220 gemacht, die Standard-Ausführung für kleinere Boxen. Für 1 1/2"- und 2"-Ventile ist der Rahmen nicht ausgelegt; da arbeiten Sie mit Kiesbett und Stützsteinen.

Was ist der Unterschied zwischen anschlussfertiger Ventilbox und vormontiertem Ventilkasten?
Die anschlussfertige Ventilbox ist ein kompaktes Gerät (18 x 17 x 10 cm) mit vier fest verbauten Magnetventilen in 24 V AC oder 9 V DC und 3/4"-Anschlüssen – gedacht für Dachterrasse, Balkon und kleine Gärten. Der vormontierte Ventilkasten ist die Erdeinbau-Lösung mit 1 bis 6 Ventilen nach Wahl, Verteiler, Zentralabsperrung und Druckluftanschluss in einer großen Ventilbox.

Wie werden Leitungen und Kabel in die Ventilbox geführt?

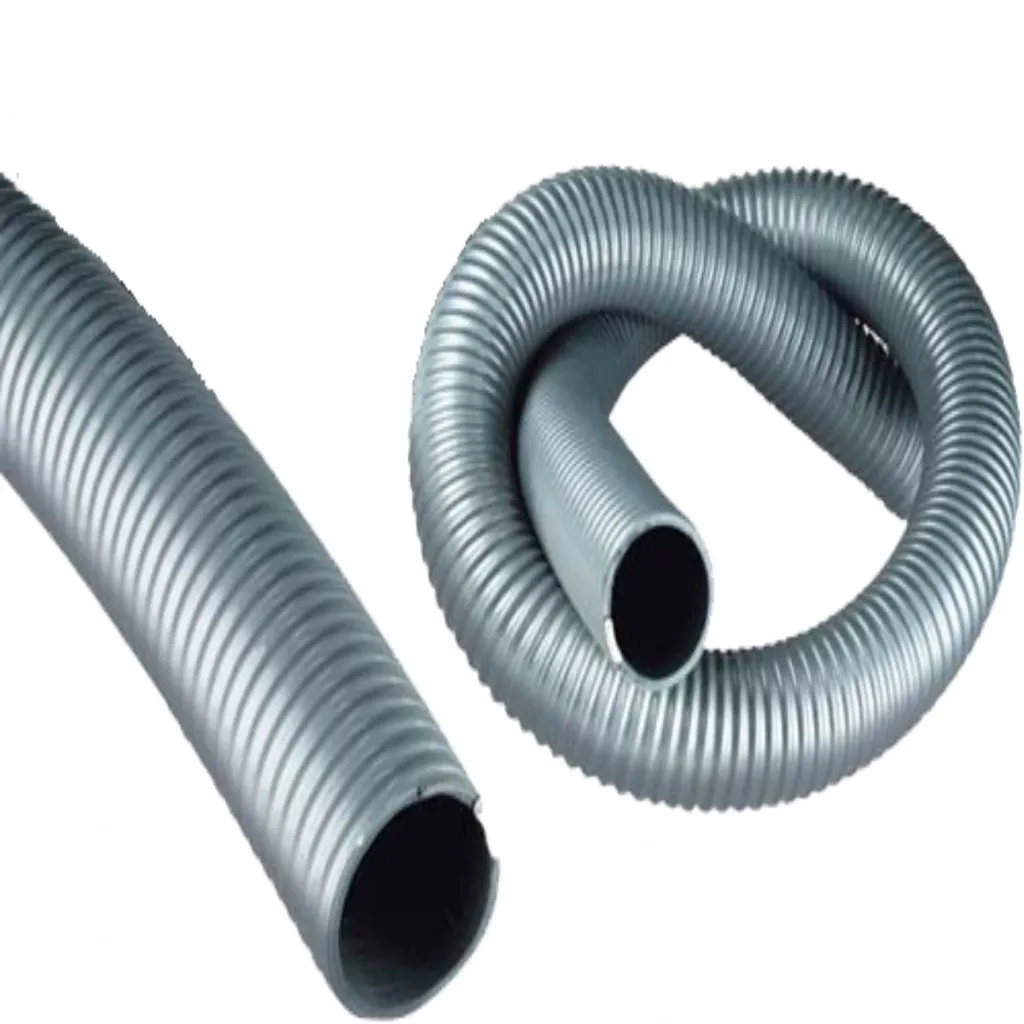

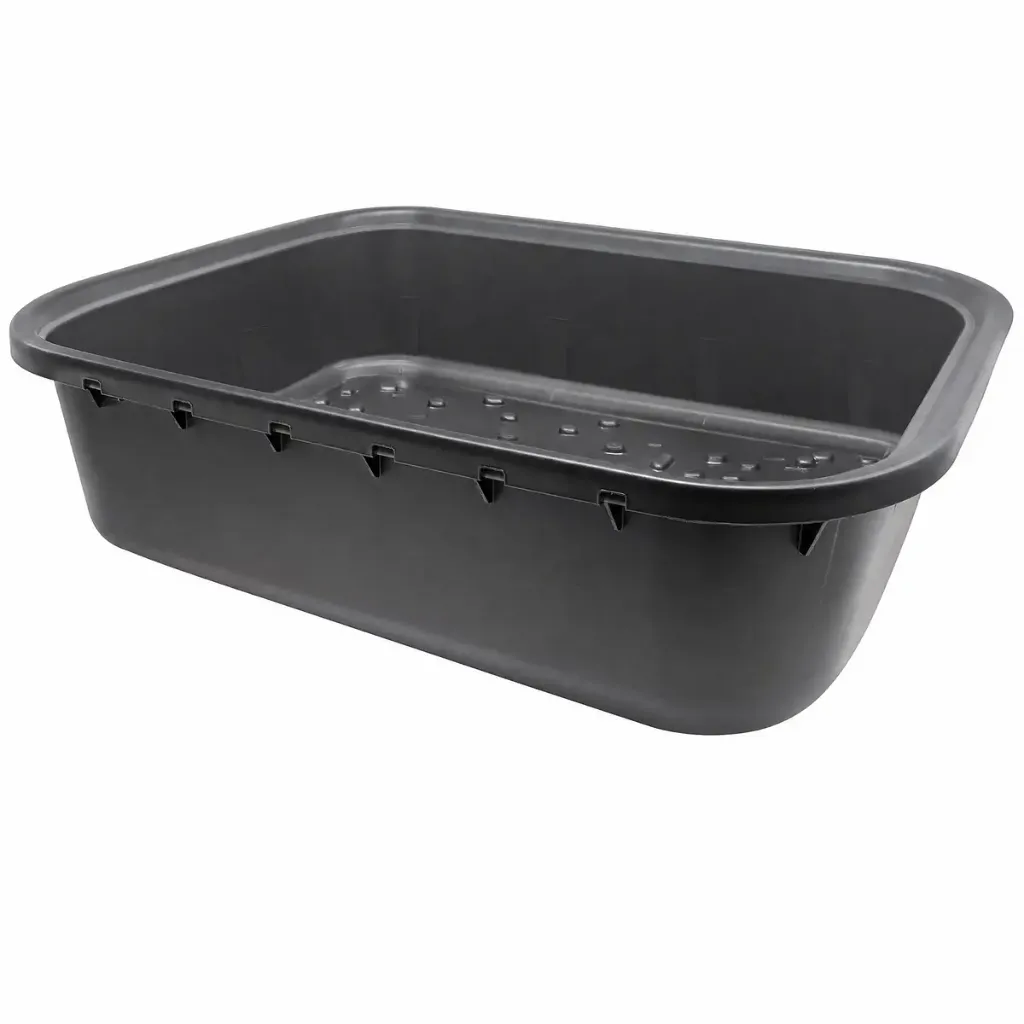

Die Leitungen kommen seitlich durch die Wand der Box, die Öffnungen werden passend ausgeschnitten. Flexible Ventilbox-Anschlüsse (50 cm) nehmen Setzungen auf, ohne dass Spannung auf die Gewinde kommt. Das Steuerkabel führen Sie mit etwas Reserve in die Box, damit eine Spule später herausgezogen werden kann. Ein passender Boden kann den Aufbau stabilisieren und das Eindringen von Erde vermindern. Er ersetzt weder eine tragfähige Aufstellung noch die Prüfung, wie Wasser aus dem Schacht ablaufen kann.
