Klemmverbinder

Klemmverbinder für PE-Rohr 16 bis 110 mm

Klemmverbinder für PE-Rohr von 16 bis 110 mm: gerade Kupplungen, Winkel, T-Stücke, End- und Reduzierkupplungen sowie Übergänge auf Innen- und Außengewinde von 1/2" bis 4". Druckstufe und Montageverfahren hängen von Größe und Ausführung ab. Die Verbindung kommt ohne Schweißen aus; je nach Modell ist ein Montageschlüssel vorgesehen. Für den Hausgarten brauchen Sie meist 25 mm, für die Abzweige zum Regner 25 mm x 3/4" AG oder 1/2" AG. Das passende PE-Rohr steht in der Nachbarkategorie; Abzweige an bestehenden Leitungen setzen Sie mit Anbohrschellen.

Wie wird ein Klemmverbinder montiert?

Rohr gerade abschneiden und anfasen, Überwurfmutter und Klemmring lösen, Rohr bis zum Anschlag in den Verbinder schieben – der O-Ring dichtet, der Klemmring hält –, Mutter von Hand und mit dem Montageschlüssel anziehen. Keine Schweißung, kein Kleber, und die Verbindung lässt sich zur Reparatur wieder öffnen. Prüfen Sie die zulässige Druckstufe der gewählten Ausführung einschließlich der Betriebstemperatur.

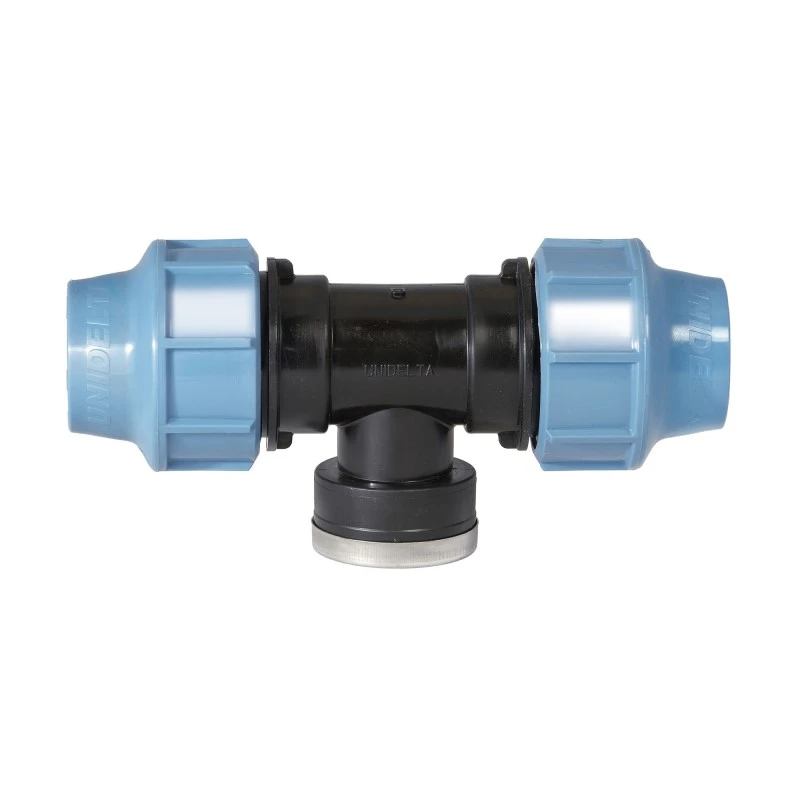

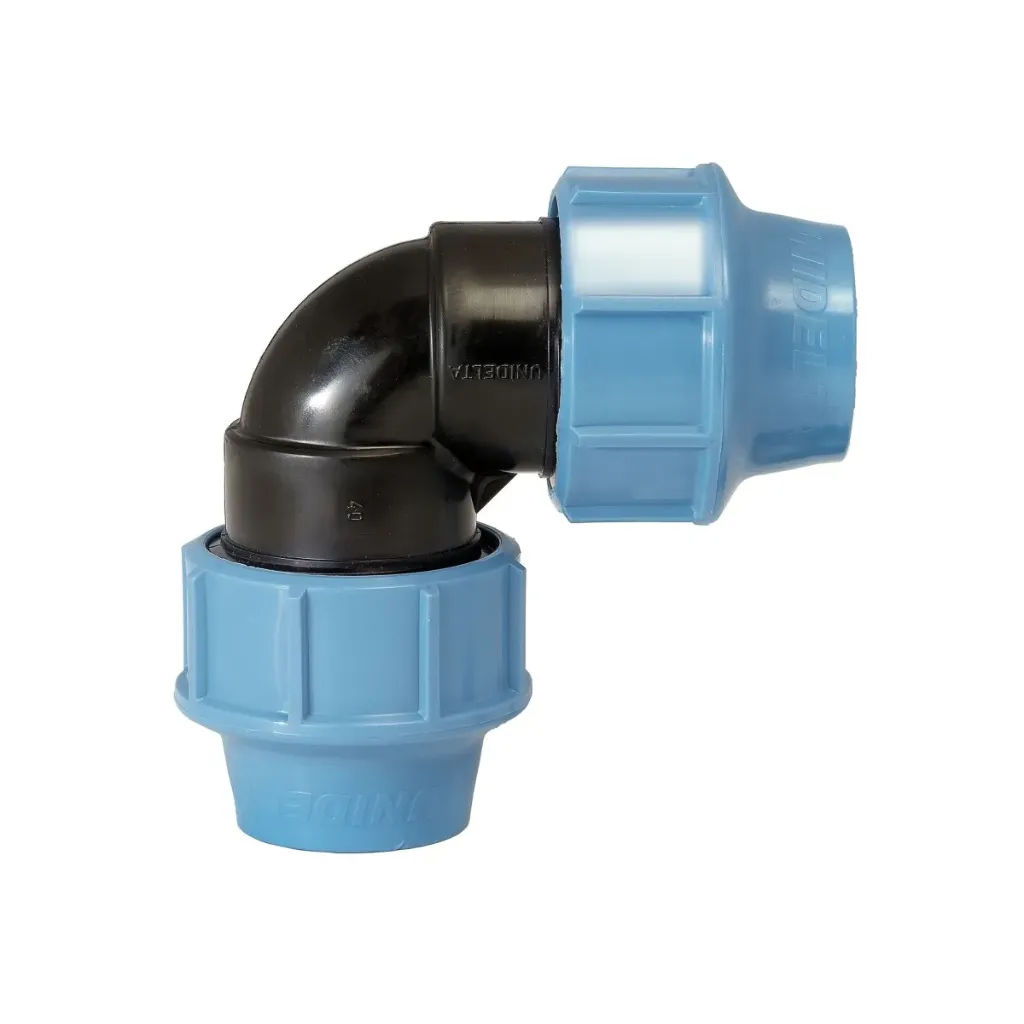

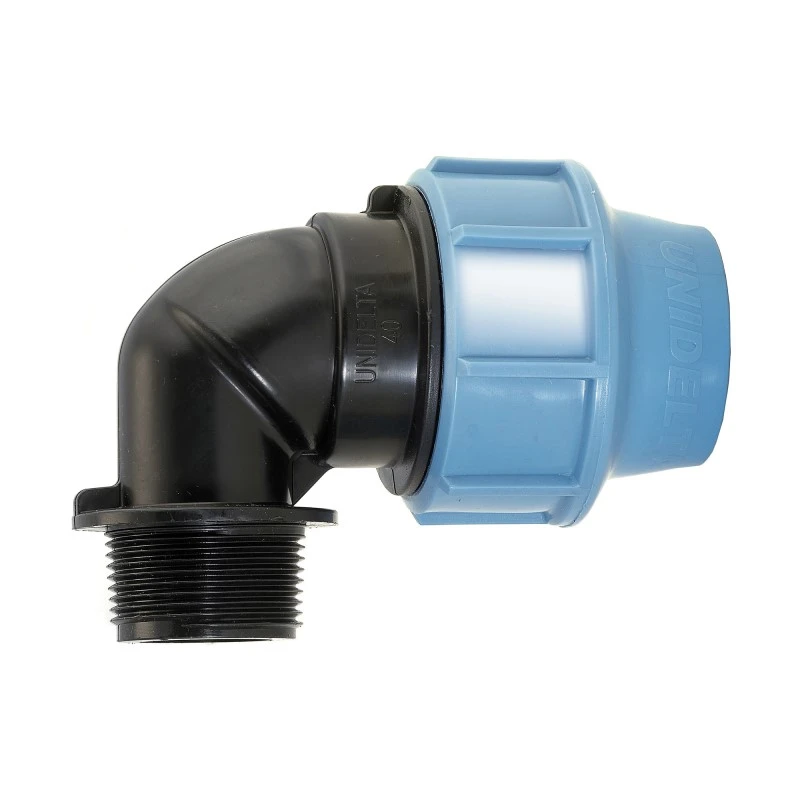

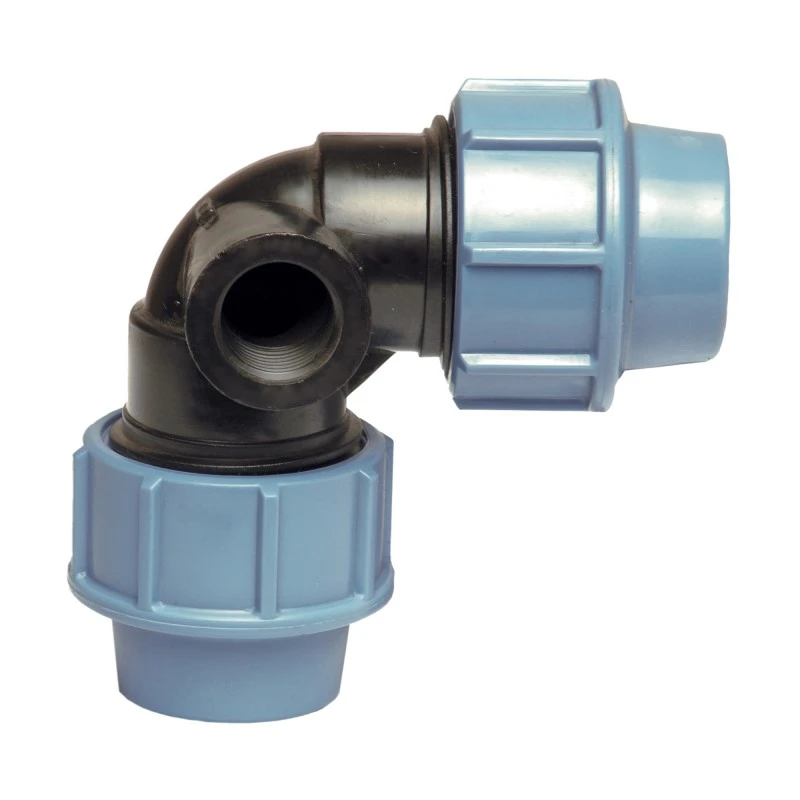

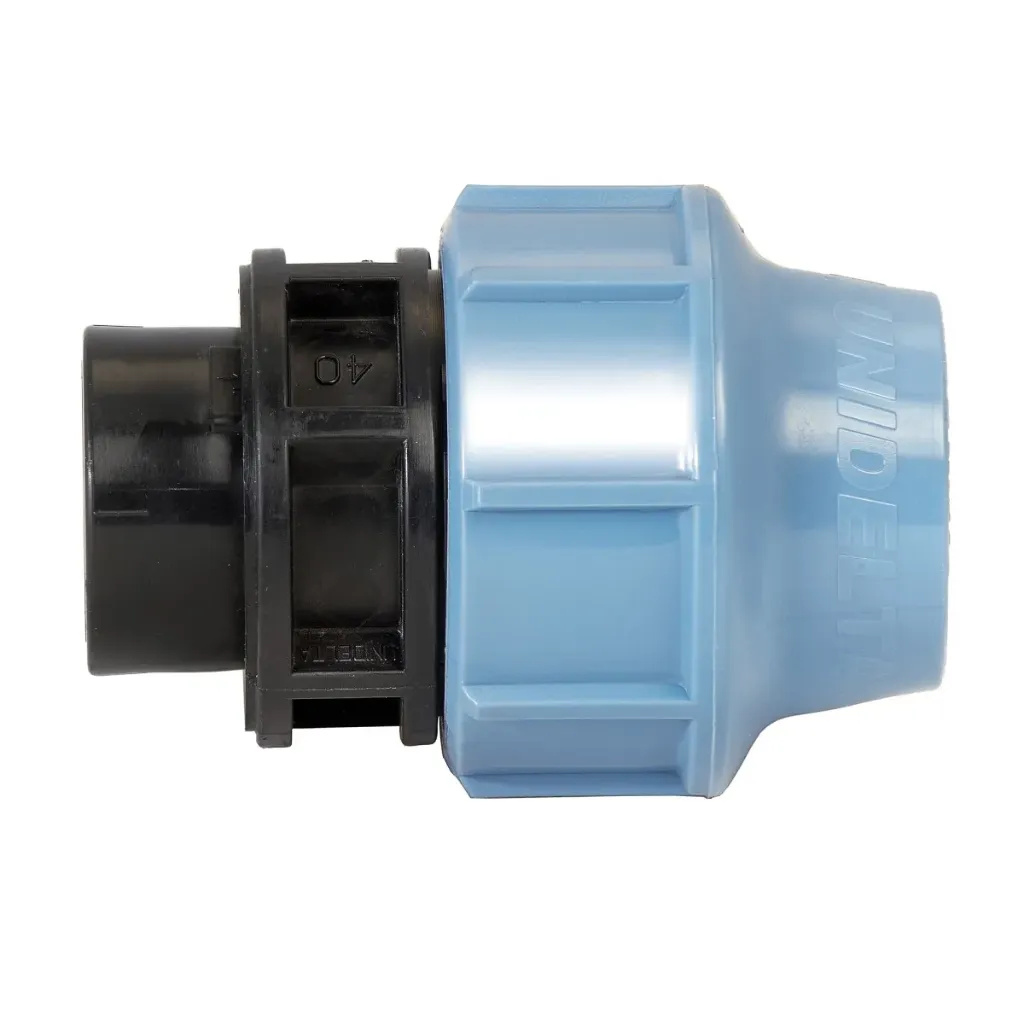

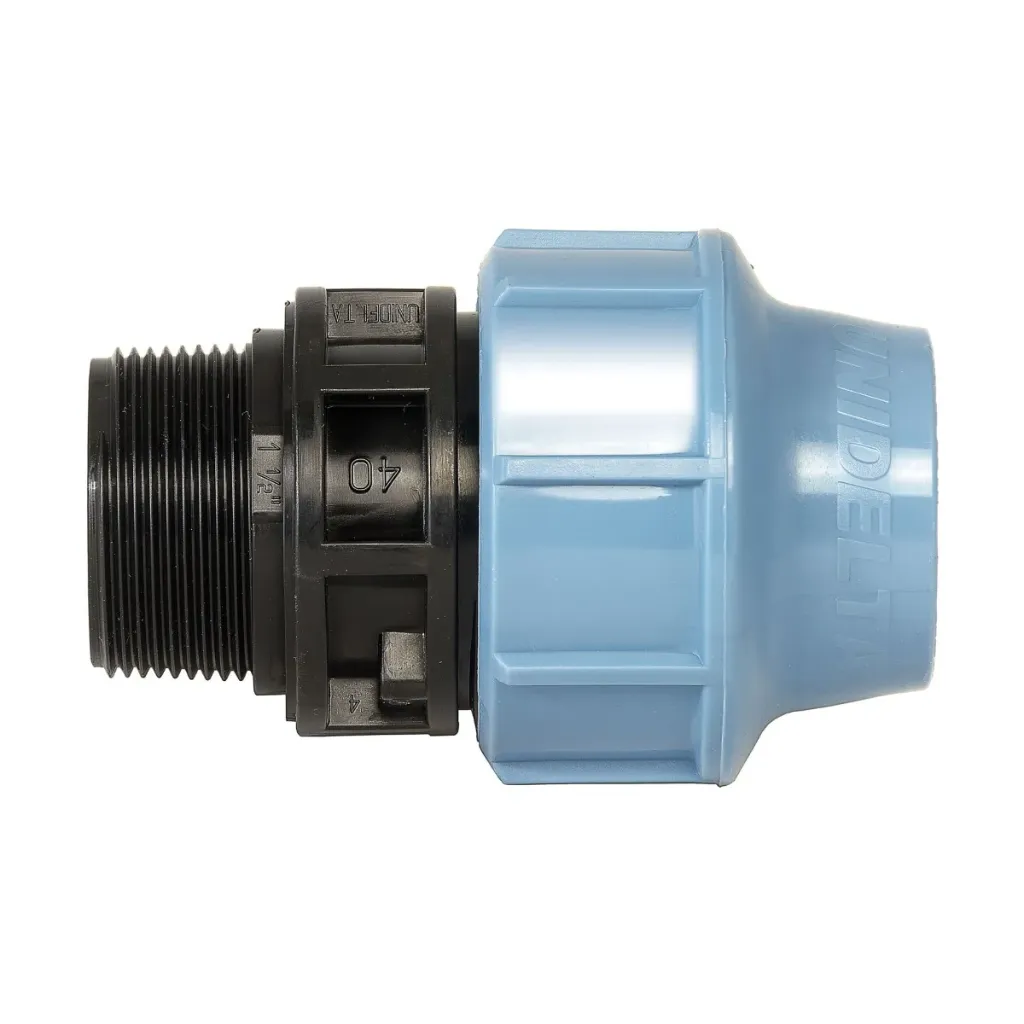

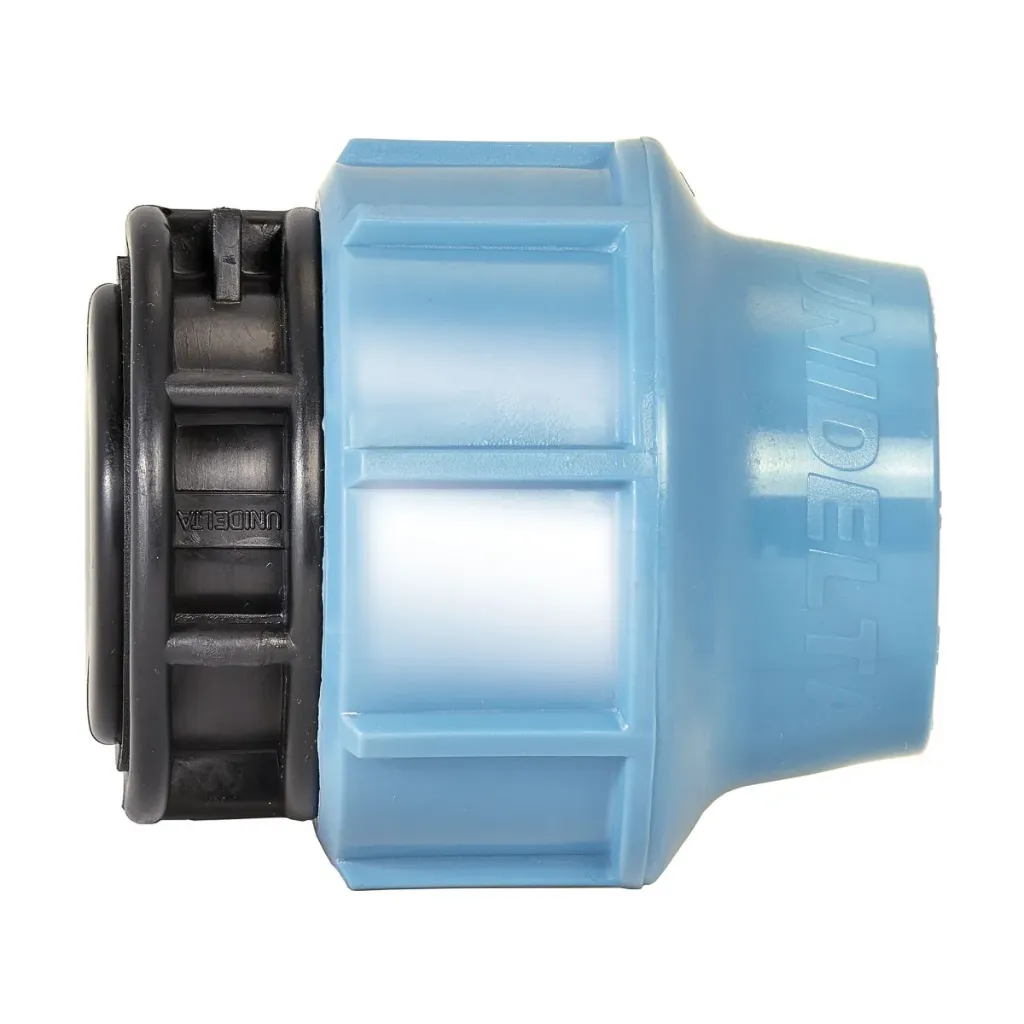

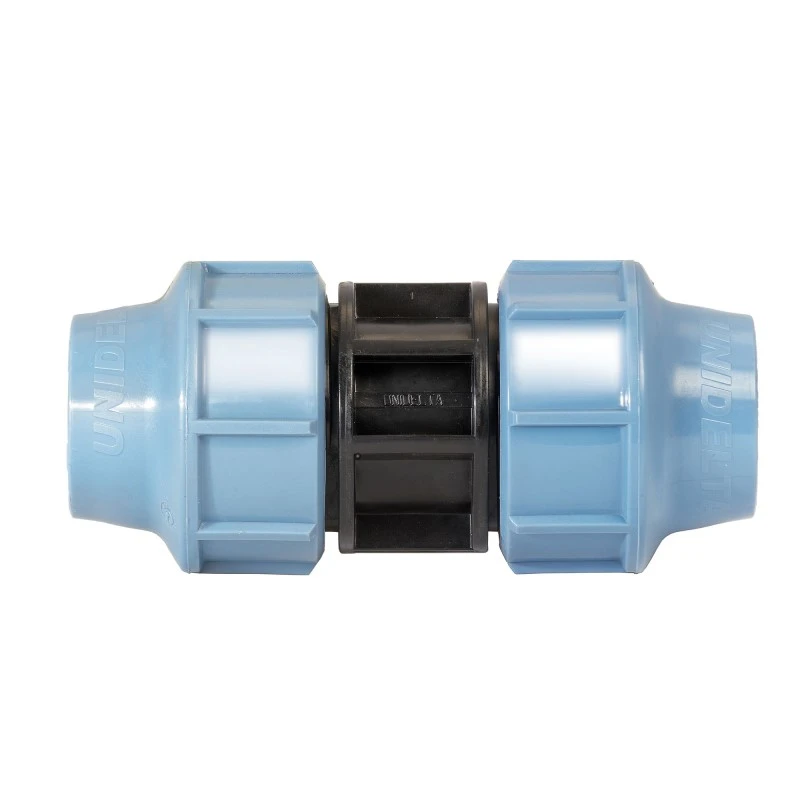

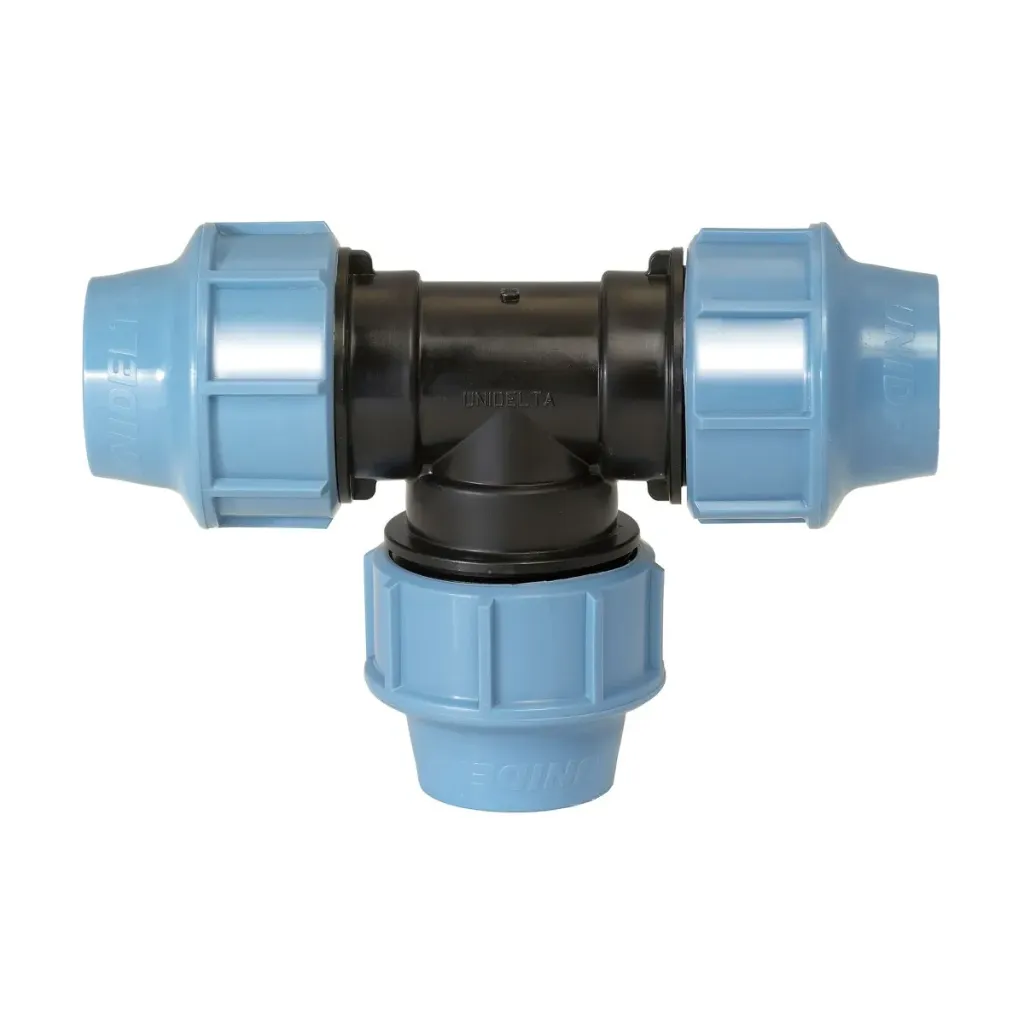

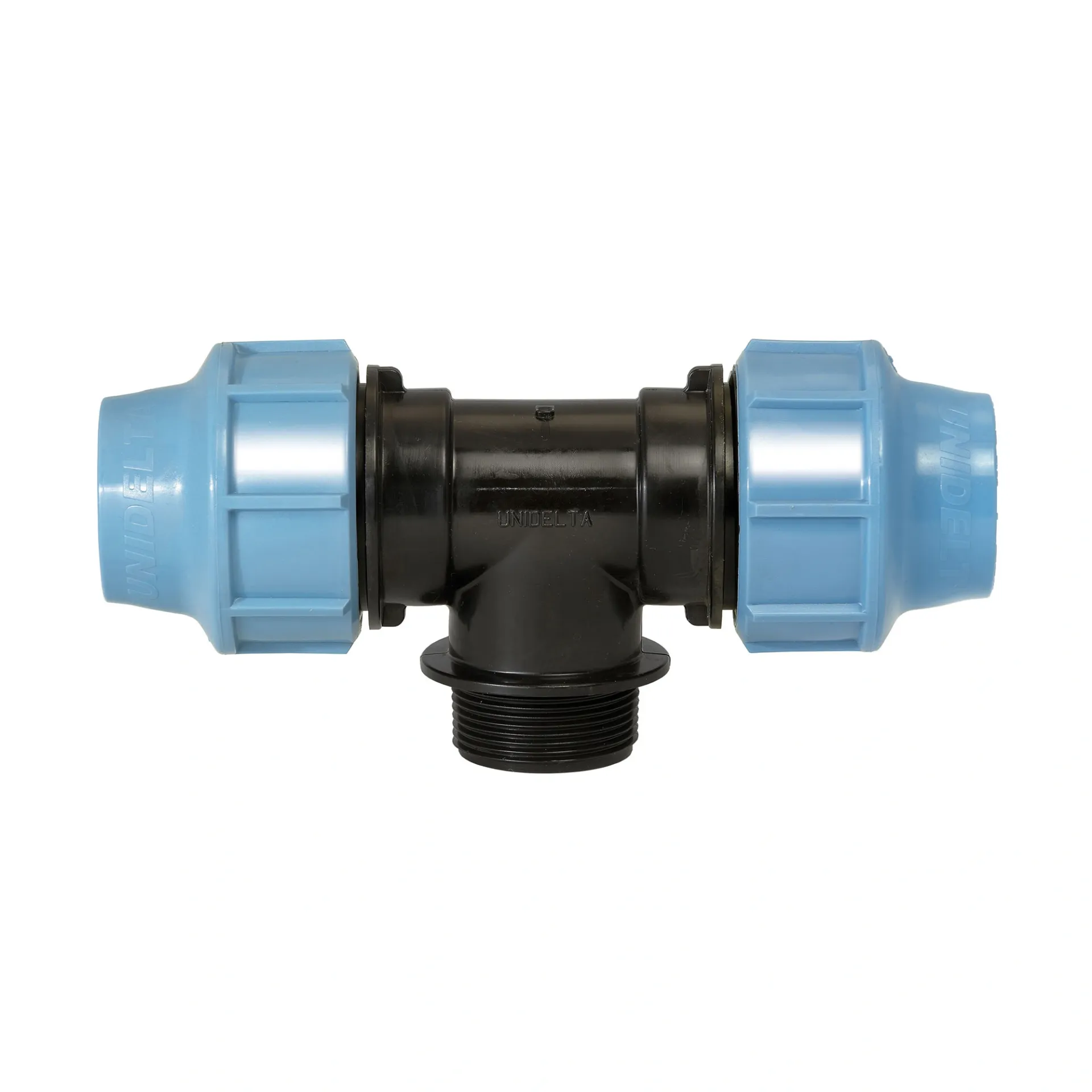

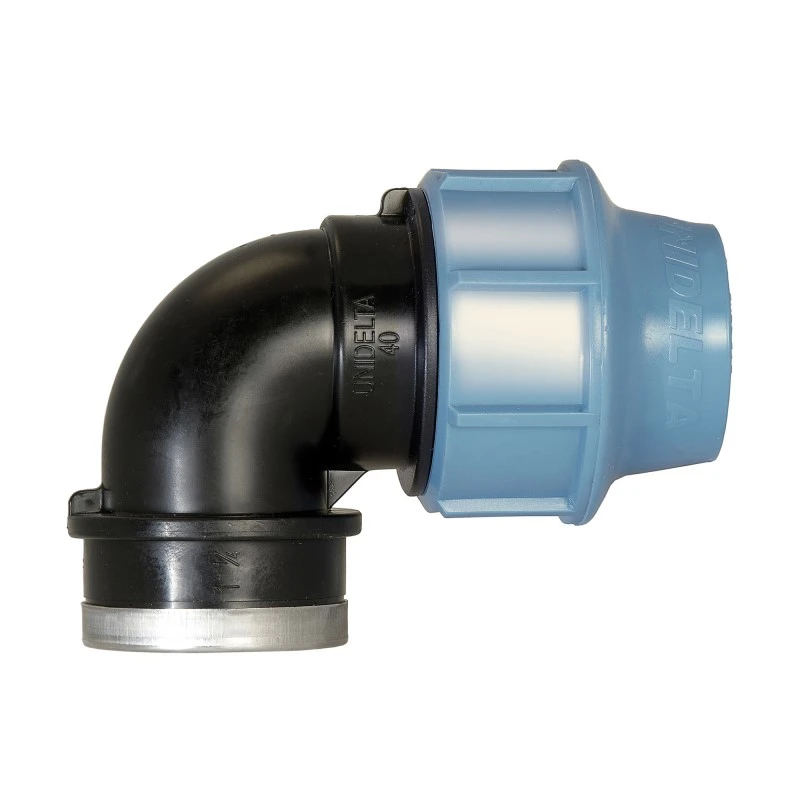

Das Sortiment deckt jede Situation ab: gerade Kupplungen, Winkel und T-Stücke für die Leitungsführung, Reduzierkupplungen (etwa 32 auf 25 mm) beim Übergang auf den kleineren Strang, Endkupplungen zum Verschließen, und Übergänge auf Innen- oder Außengewinde von 1/2" bis 4" – als gerade Kupplung, Winkel oder T-Stück mit Gewinde in der Mitte für den Abzweig zum Regner (25 mm x 3/4" AG x 25 mm) oder zum Magnetventil (25 mm x 1" IG).

Worauf Sie achten sollten

Rohr und Verbinder müssen im Außendurchmesser übereinstimmen; 25 mm ist 25 mm, bei Gartenschläuchen bezeichnet die Zollgröße dagegen üblicherweise den Innendurchmesser. Deshalb lässt sich daraus kein passender Klemmverbinder ableiten. Für den Übergang auf Schlauch nehmen Sie ein Gewindestück und eine GEKA-Kupplung.

Gratiges oder schief geschnittenes Rohr beschädigt den O-Ring – dadurch kann die Verbindung undicht werden. Das Anfasgerät kostet weniger als eine ausgegrabene Leitung.

Das passende PE-Rohr steht in der Nachbarkategorie, Gewindeteile für den Anschluss an Ventile und Filter unter Fittings & Gewindeteile. Abzweige an bestehenden Leitungen setzen Sie mit Anbohrschellen; der Selbstbau ist auf Bewässerungsanlage selber bauen erklärt.

Beratung, Lieferung und Abholung

Wir sind Fachbetrieb für Bewässerung in Neuss und Fachhändler für Hunter, Rain Bird und Netafim. Lieferzeiten, Versandkosten und Zahlungsarten finden Sie in unseren Versandbedingungen. Abholung in Neuss ist möglich. Wenn Sie nicht sicher sind, welches Teil passt: kostenlose Erstberatung oder Bewässerung online planen.

Häufige Fragen zu Klemmverbindern

Passen Klemmverbinder auch auf weiches PE-LD-Rohr und Tropfrohr?
Klemmverbinder sind für die vom Hersteller freigegebenen PE-Rohre vorgesehen; je nach System können dazu PE-HD und PE-LD gehören. Auf dünnwandigem LD-Rohr 16 x 1,5 oder 20 x 1,5 mm und auf Tropfrohr nehmen wir die Steckverbinder aus der Kategorie Verbinder für Tropfbewässerung – die sitzen dort sicherer und sind deutlich kleiner. Für den Übergang zwischen beiden Welten gibt es Klemmkupplungen mit 3/4" Gewinde und passende Steckverbinder 16 oder 20 mm mit 3/4" AG.

Wie verbinde ich zwei unterschiedliche Rohrgrößen?

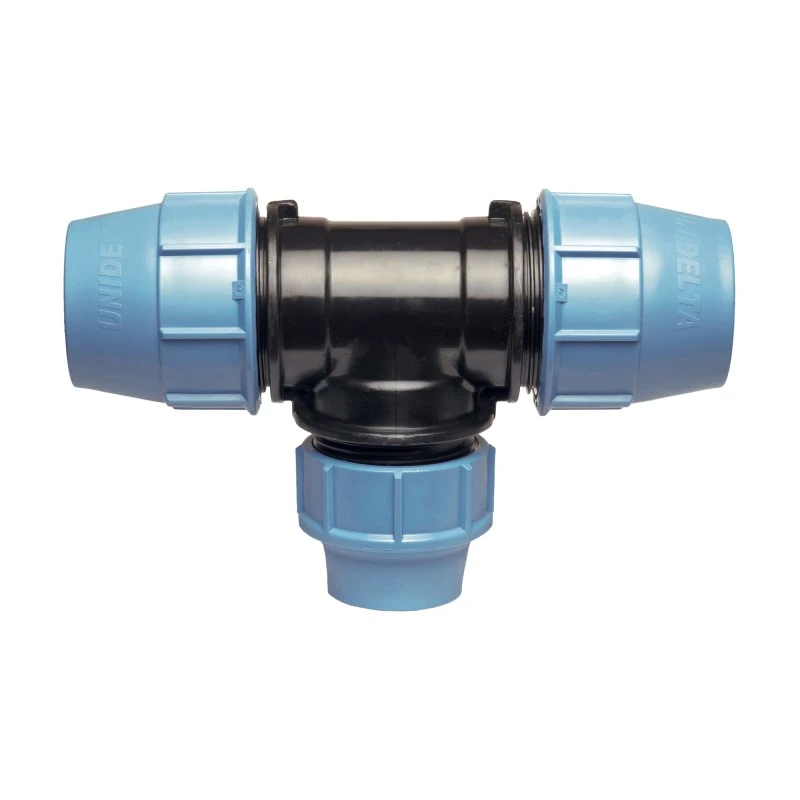

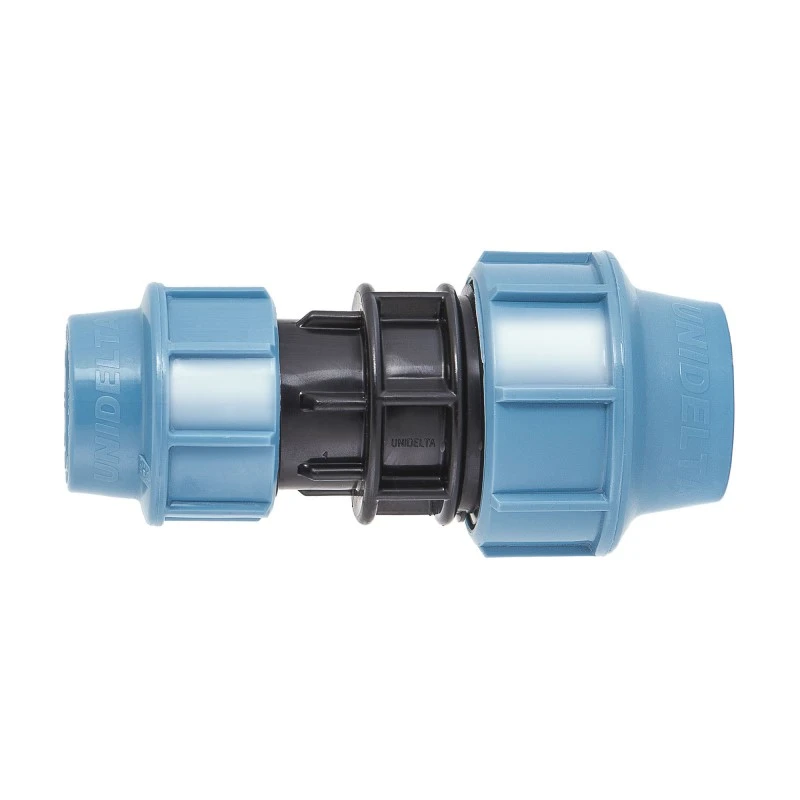

Mit einer Reduzierkupplung, etwa 32 auf 25 mm, wenn die Hauptleitung nach dem letzten großen Abzweig schmaler weitergeht. Zweigt ein kleinerer Strang seitlich ab, nehmen Sie eine T-Reduzierkupplung. Eine Reduzierung verbindet die beiden Rohrgrößen; die Leitungsdimensionierung richtet sich nach Durchfluss und zulässigem Druckverlust. Für ungewöhnliche Kombinationen gibt es die PE-Sonderformen.

Kann ich Klemmverbinder direkt in die Erde legen?
Ja, Klemmverbinder aus Kunststoff sind für die Erdverlegung gemacht und brauchen keinen Schacht. Geraten Sie dabei nicht in Versuchung, Verbinder unter Zug zu montieren: PE-Rohr dehnt sich bei Wärme aus und zieht sonst am Verbinder. Gewindeübergänge zum Magnetventil oder Filter gehören dagegen in eine zugängliche Ventilbox, weil man sie später noch einmal öffnen will.

Kann ich einen Klemmverbinder nach dem Öffnen wiederverwenden?
In der Regel ja: Wasser absperren, Leitung drucklos machen, Überwurfmutter lösen und Rohr herausziehen. Erst danach neu montieren. Prüfen Sie dabei den O-Ring auf Schnitte und den Klemmring auf Risse und schneiden Sie das Rohrende frisch ab, weil der alte Klemmring Riefen hinterlassen hat. Einen beschädigten O-Ring ersetzen Sie durch ein passendes, freigegebenes Ersatzteil. Ist auch das Gehäuse oder der Klemmring beschädigt, ersetzen Sie die betroffenen Teile beziehungsweise den Verbinder.
