Ventilkasten vormontiert: fertig verbaut aus unserer Werkstatt in Neuss

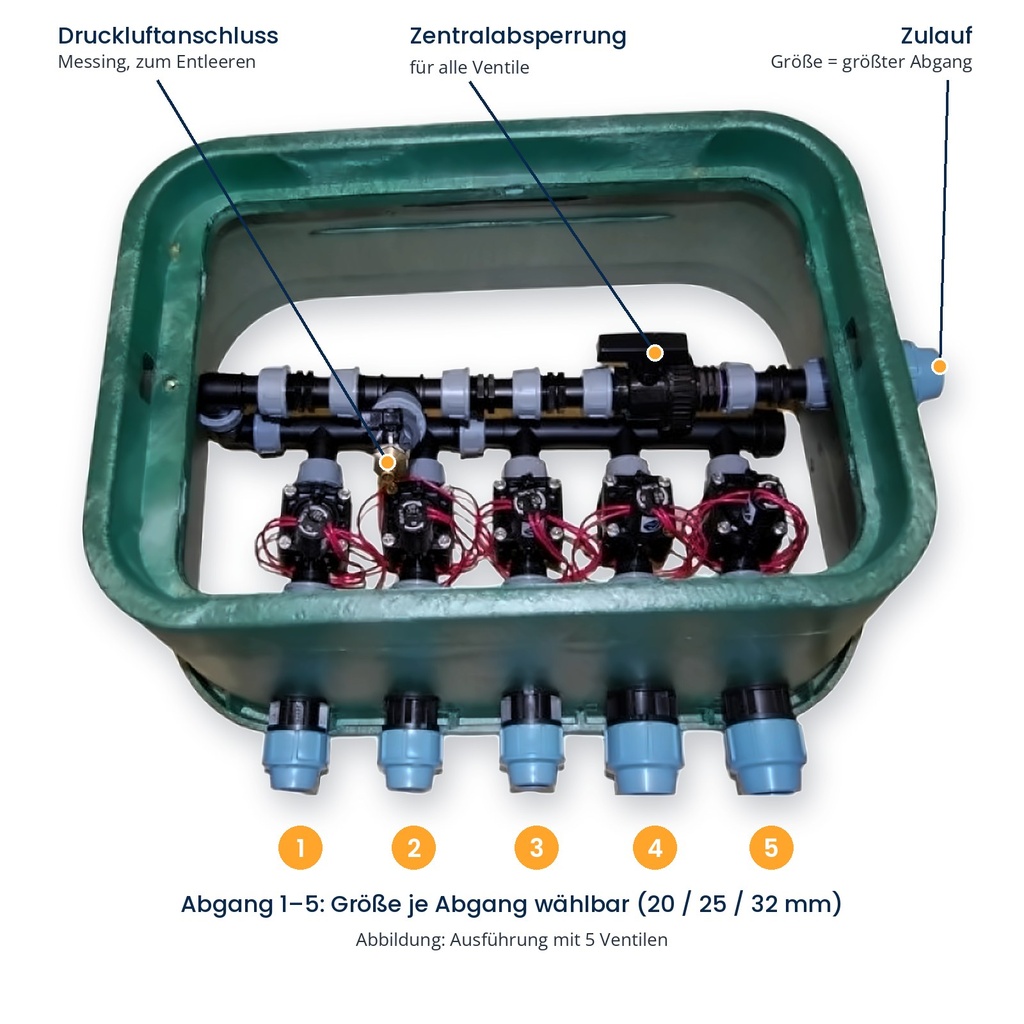

Der Ventilkasten ist das Herz jeder automatischen Bewässerung. Hier kommt das Wasser aus der Zuleitung an, und hier entscheiden die Magnetventile auf Befehl des Steuergeräts, welche Zone gerade läuft. Wir bauen diese Verteilung in unserer Werkstatt komplett vor: mit Hunter-PGV-Magnetventilen, einer Zentralabsperrung und einem Druckluftanschluss aus Messing zum Entleeren. Sie setzen den Kasten nur noch ein, schließen Zuleitung und Rohre an und verbinden die Ventile mit dem Steuerkabel.
Wie stelle ich meinen Ventilkasten zusammen?
Oben auf dieser Seite wählen Sie zuerst die Anzahl der Ventile, also der Bewässerungszonen. Daraus ergibt sich die passende Kastengröße. Danach legen Sie für jeden Abgang die Anschlussgröße fest: 20, 25 oder 32 mm, beliebig gemischt. Die Zeichnung zeigt dabei direkt, wie Ihr Kasten aussieht. Den Zulauf müssen Sie nicht auswählen, er wird automatisch in der Größe Ihres größten Abgangs ausgeführt. Dann wählen Sie die Ansteuerung: 24 V AC ist der Standard für Steuergeräte mit Netzanschluss, 9 V DC Impuls brauchen Sie für batteriebetriebene Steuergeräte dort, wo kein Strom liegt. Zuletzt entscheiden Sie, ob wir die wasserdichten Kabelverbinder für den Anschluss ans Steuerkabel gleich mitliefern.
► Beispiel: Rasen mit Versenkregnern an 32 mm, zwei Beete mit Tropfrohr an 25 mm. Sie wählen 3 Ventile mit 32 / 25 / 25 mm, der Zulauf kommt in 32 mm.
Technische Daten
Eigenschaft | Ausführung |
|---|---|
Magnetventile | 1 bis 6 × Hunter PGV 1", beim 6er fünf Ventile in Reihe und ein Zusatzventil auf zweiter Ebene |

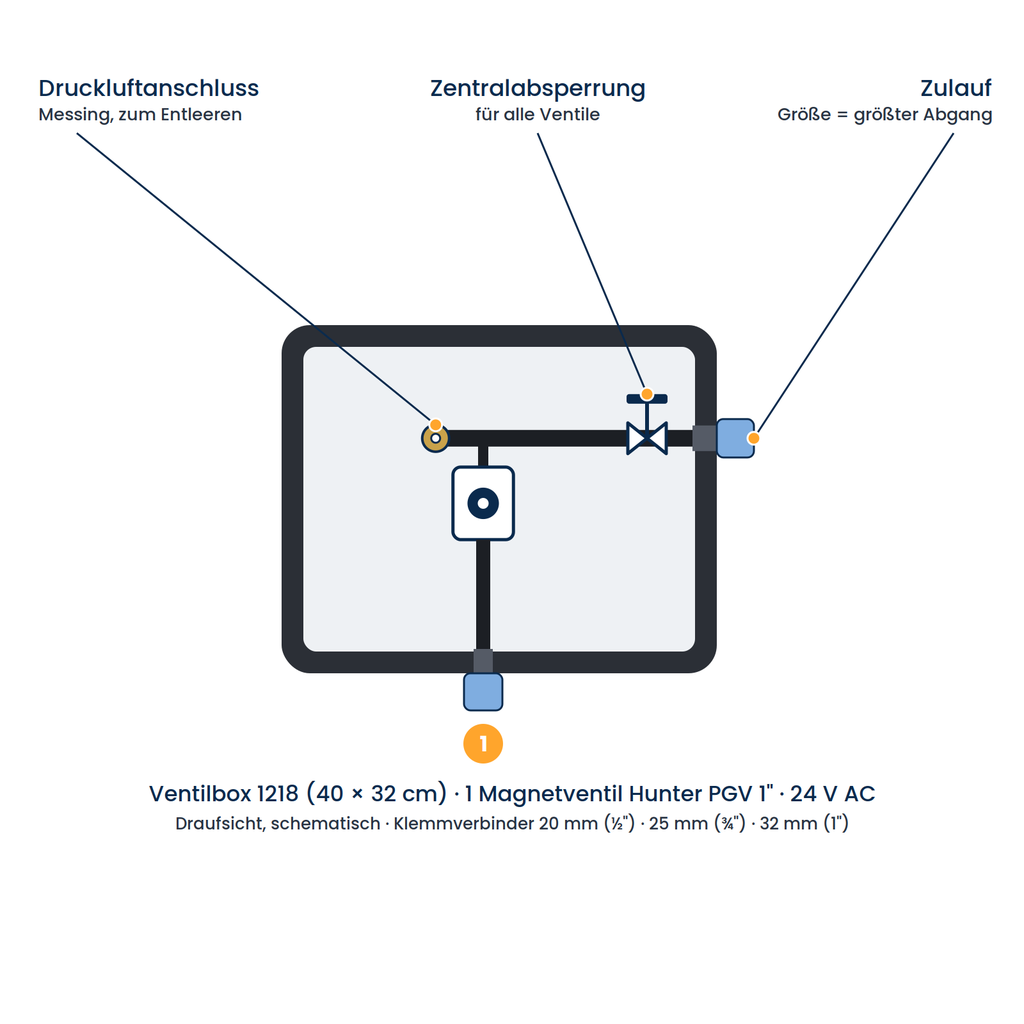

Ventilbox | 1 Ventil: Box 1218 (40 × 32 × 21 cm) |
Abgänge | Klemmverbinder für PE-Rohr 20, 25 oder 32 mm, je Abgang frei wählbar, am Kasten mit 1" Außengewinde |
Zulauf | Klemmverbinder in der Größe des größten Abgangs |
Verteiler | Tavlit Swivel-Verteiler 1" mit O-Ring-Dichtung, fester Abstand zwischen den Ventilen; Ventile lassen sich einzeln lösen und tauschen |
Zentralabsperrung | Kugelhahn im Zulauf, sperrt alle Ventile gemeinsam ab |
Entleerung | Druckluftanschluss aus Messing zum Ausblasen |
Ansteuerung | wählbar: 24 V AC (Standard, für Netz-Steuergeräte) oder 9 V DC Impuls (für batteriebetriebene Steuergeräte, Aufpreis je Ventil für die Impulsspule) |
Einsatzbereich je Ventil (Herstellerangabe PGV 1") | ca. 0,05–9 m³/h, 1,4–10,3 bar |
So sieht es im Einsatz aus
Ein paar Bilder aus unseren Projekten: vom fertig verbauten Kasten bis zum Einbau im Garten.

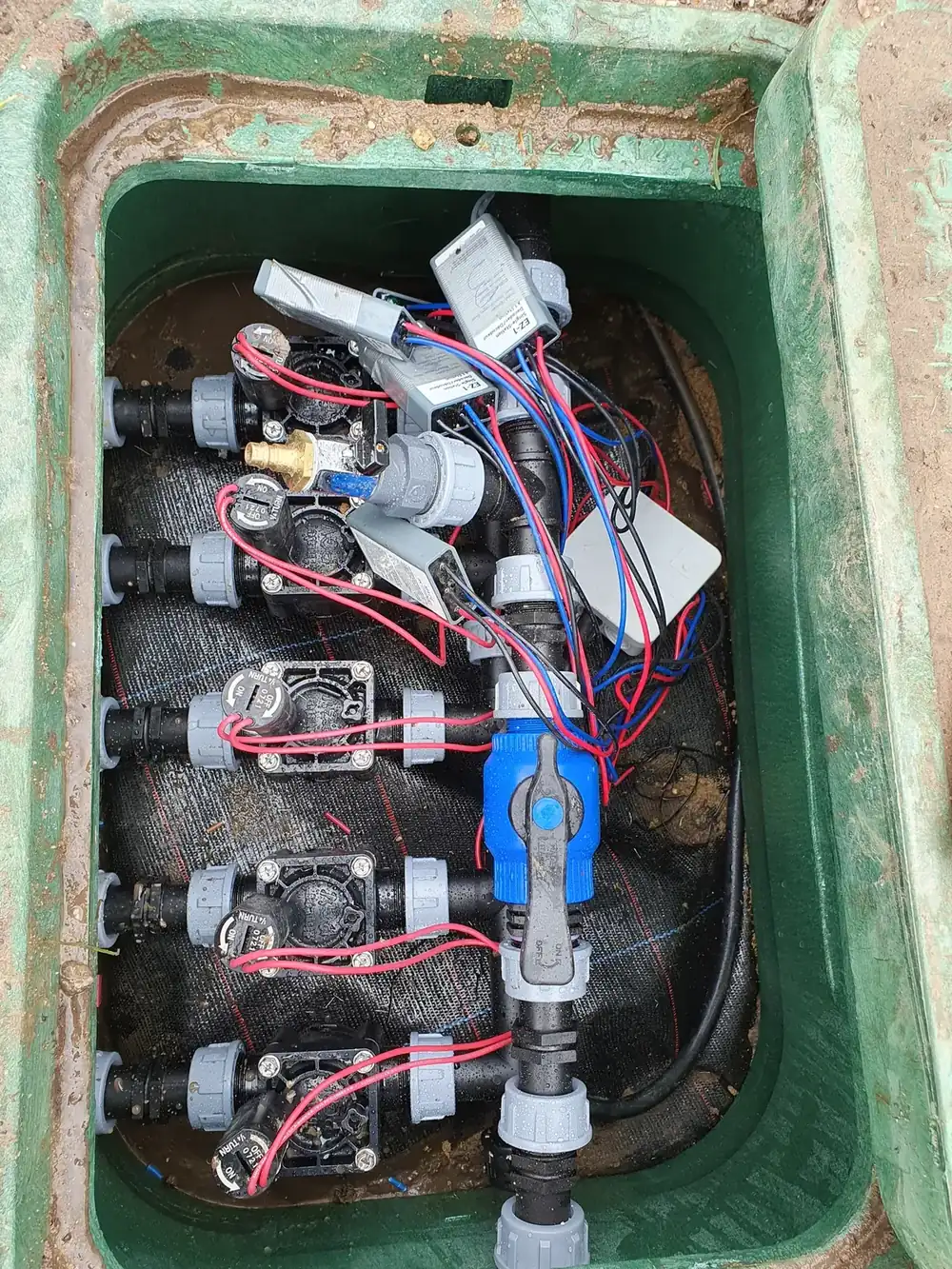

Fertig verbaut: fünf PGV-Ventile, Zentralabsperrung im Zulauf

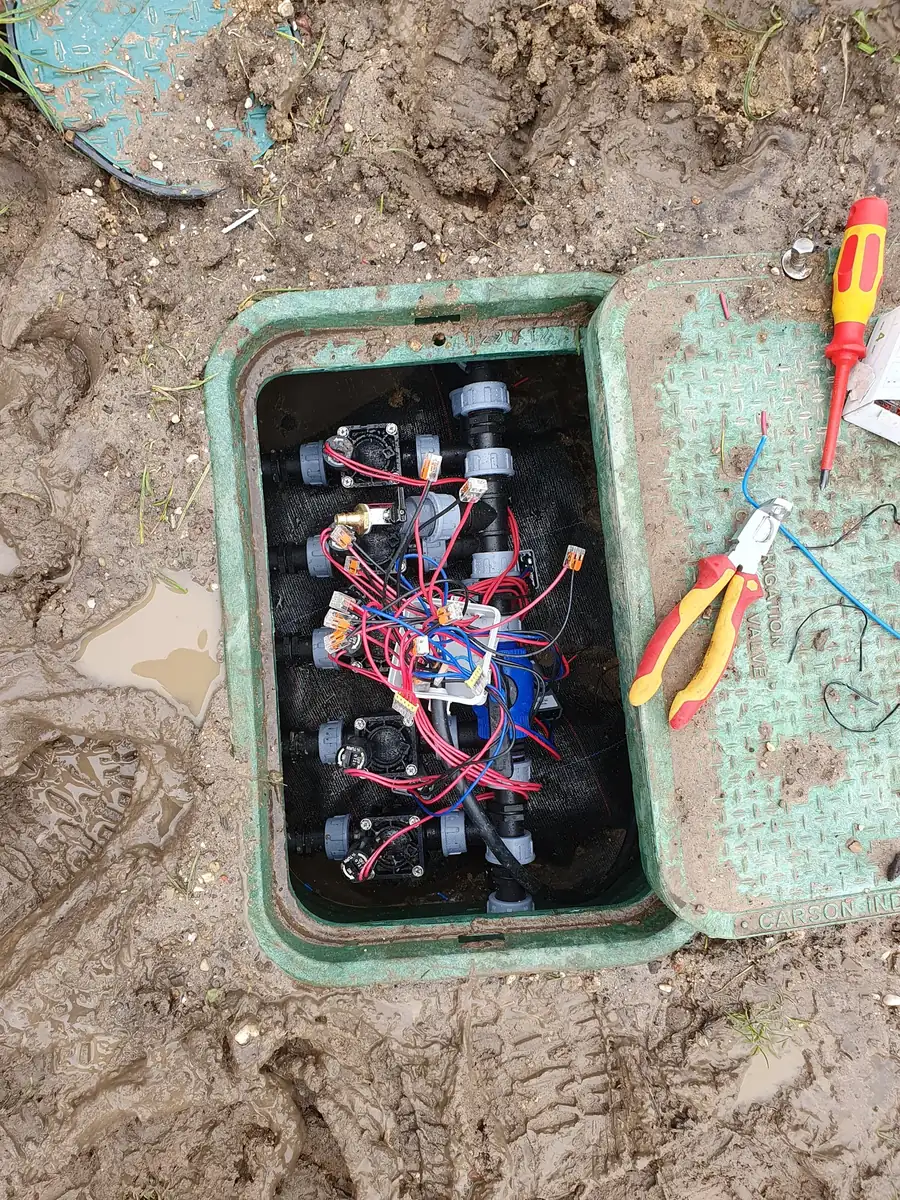

Beim Einbau: Steuerkabel anschließen und Verbindungen prüfen

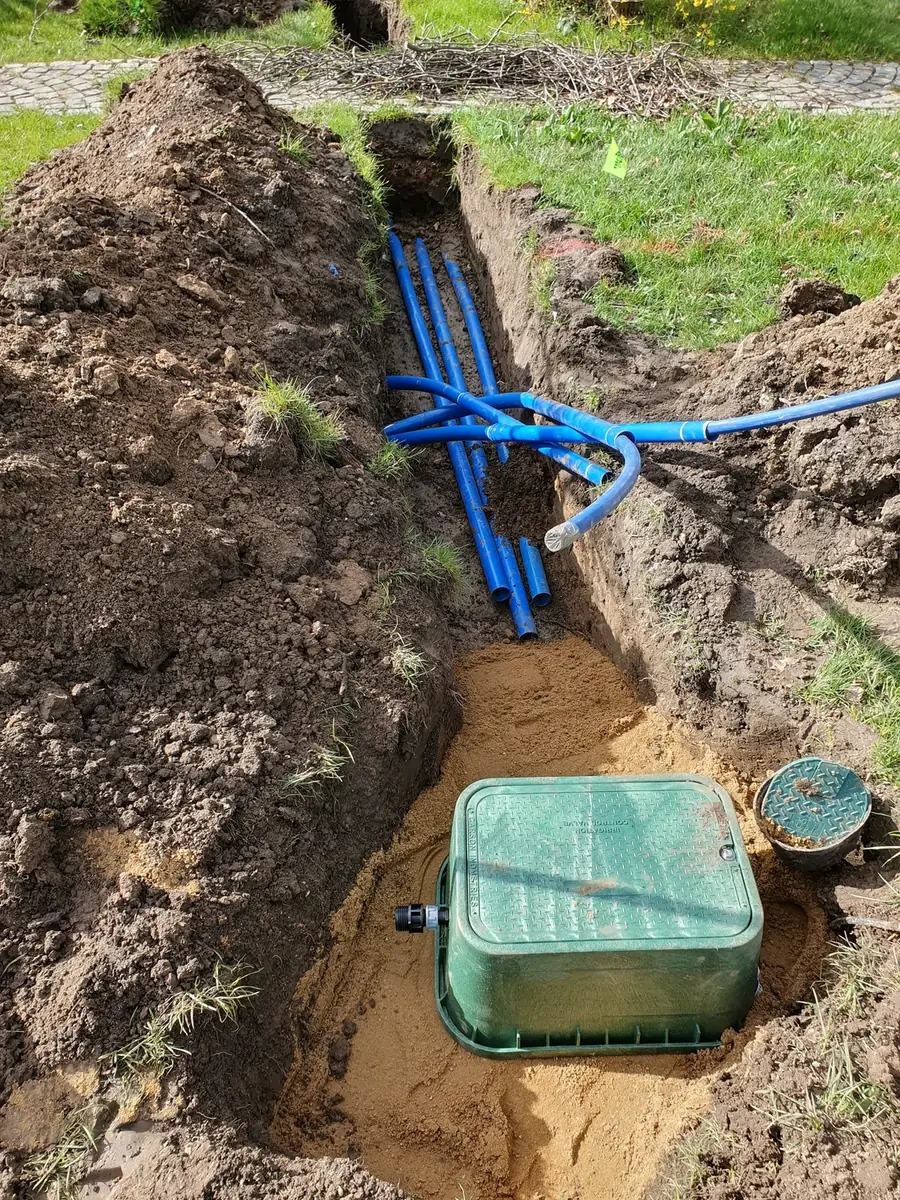

Im Graben gesetzt, die PE-Rohre führen zu den Zonen

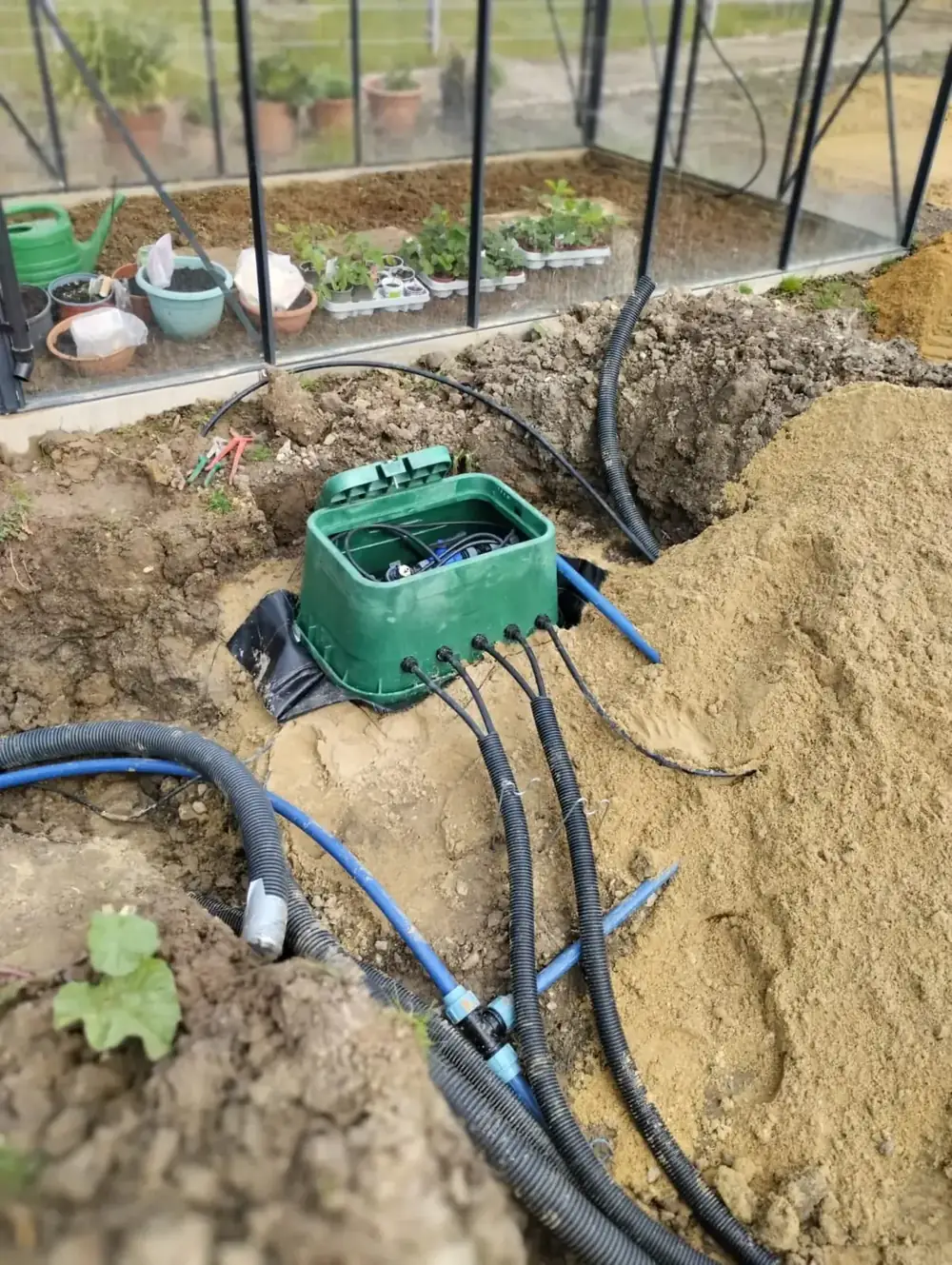

Eingebaut am Gewächshaus, bereit zum Verfüllen
Lohnt sich der fertige Kasten gegenüber dem Selbstbau?
Einzelteile sind in der Summe günstiger, das gehört zur Wahrheit dazu. Doch der Zusammenbau braucht Zeit, passendes Werkzeug und etwas Erfahrung, damit am Ende jede Verschraubung dicht ist. Genau das übernehmen wir. Jeder Kasten wird bei uns fertig verbaut und geprüft.
Wichtig: Durch den Transport können sich Verschraubungen lockern. Prüfen Sie deshalb beim Einbau alle Verbindungen noch einmal auf festen Sitz!
Nicht die richtige Lösung ist der fertige Kasten bei ungewöhnlichen Anordnungen, etwa wenn die Zonen in verschiedene Richtungen abgehen oder Platz im Schacht knapp ist. Dann ist der Selbstbau aus Hunter PGV Ventilen, Klemmverbindern und einer Poli-Ventilbox flexibler. Oder Sie sprechen uns an, dann bauen wir Ihre Sonderlösung.
Passende Produkte
Ventilbox Anschluss flexibel 25 mm und 32 mm für den spannungsfreien Anschluss der Zuleitung
PE-Rohr 20 bis 40 mm für die Leitungen zu den Zonen
Steuergeräte zur Ansteuerung der Ventile
24 V AC Magnetspule und 9 V DC Impulsspule als Ersatzteil
Häufige Fragen
Welche Anschlussgröße brauche ich für meine Abgänge?
Die Größe richtet sich nach dem PE-Rohr, das vom Kasten zur jeweiligen Zone führt. Zum Vergleich mit Gewindemaßen: 20 mm entspricht etwa ½", 25 mm etwa ¾" und 32 mm etwa 1". Im Hausgarten ist 25 mm die häufigste Größe. Im Zweifel messen Sie den Außendurchmesser des Rohrs.
24 V oder 9 V: Welche Ansteuerung brauche ich?
Das entscheidet Ihr Steuergerät. Geräte mit Netzanschluss schalten die Ventile mit 24 V AC, das ist unser Standard. Batteriebetriebene Steuergeräte, etwa für Gärten ohne Stromanschluss am Ventilkasten, arbeiten mit 9-V-Impulsspulen. Innerhalb eines Kastens arbeiten alle Ventile mit derselben Spannung.
Warum kann ich die Größe des Zulaufs nicht auswählen?
Der Zulauf muss mindestens so groß sein wie der größte Abgang, sonst wird er zum Nadelöhr für die ganze Anlage. Deshalb legen wir ihn automatisch in der Größe Ihres größten Abgangs aus.
Kann ich den Ventilkasten später um weitere Ventile erweitern?
Nur mit Umbau des Verteilers und je nach Kastengröße auch mit einem größeren Kasten. Wer schon ahnt, dass im nächsten Jahr noch ein Beet dazukommt, plant besser gleich ein Ventil mehr ein.
Wie mache ich den Ventilkasten winterfest?
Zentralabsperrung schließen, Kompressor am Druckluftanschluss anschließen und die Zonen nacheinander mit reduziertem Druck ausblasen, bis nur noch Luft austritt. Ausführlich beschreiben wir das auf unserer Seite zu Wartung und Einwinterung.
