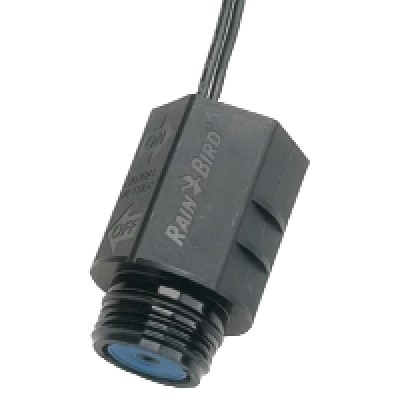

Rain Bird Magnetspule 24 V AC für 100-HV
Das Originalersatzteil für das Rain-Bird-Magnetventil 100-HV mit 24 V Wechselstrom. Diese Spule ist für die bisherige HV-Ausführung mit Spule 236307. Rain Bird hat den HV-Deckel ab Herstellung 30.06.2025 geändert: Am eindeutig bestätigten neuen HV-Deckel sitzt die DV-Spule 20858801 – dafür ist die Spule für 100-DV / 100-DVF richtig. Das Kaufdatum bestätigt die Ausführung nicht; ist sie unklar, ordnen wir das Teil anhand von Fotos zu. Vor dem Tausch Wasser absperren, Leitung drucklos machen und Steuergerät ausschalten. Dann alte Spule abschrauben, Kabel abklemmen, neue Spule aufschrauben, mit wasserdichten Verbindern anschließen.
Woran erkenne ich, dass wirklich die Spule defekt ist?
Öffnen Sie das Ventil von Hand, indem Sie den Magnetkopf eine Viertelumdrehung gegen den Uhrzeigersinn drehen. Öffnet das Ventil manuell, prüfen Sie anschließend die elektrische Ansteuerung und die Spule. Den Spulenwiderstand nur spannungsfrei und bei abgetrennten Anschlussleitungen messen. Rain Bird nennt 70 bis 85 Ohm bei etwa 4 bis 43 °C. Deutlich abweichende Werte erfordern eine weitere Prüfung. Schließprobleme können auch durch Schmutz am Magnetkolben, verstopfte Steuerkanäle oder eine beschädigte Membran entstehen. Kabelverbindungen prüfen: Kontrollieren Sie die Verbinder in der Ventilbox auf festen Sitz und Korrosion.
Eigenschaft | Wert |
|---|---|
Produkttyp | Magnetspule (Ersatzteil) |
Hersteller | Rain Bird |
Passend für | Rain Bird 100-HV, bisherige Ausführung mit Spule 236307 |
Spannung | 24 V AC, 50/60 Hz |
Nicht geeignet für | Rain Bird 100-DV / 100-DVF, den neuen HV-Deckel mit DV-Spule 20858801 und 9-V-Steuerungen |
Artikelnummer | 6001360 |
Passende Produkte
Rain Bird Magnetventile 100-DV, 100-DV-9V, 100-HV
Rain Bird Magnetspule 24 V AC für 100-DV / 100-DVF
Häufige Fragen
Kann ich die Spule des 100-DV auf dem 100-HV verwenden?
Nur am eindeutig bestätigten neuen HV-Deckel mit DV-Spule 20858801 und 24 V AC. Für die bisherige HV-Ausführung mit Spule 236307 brauchen Sie diese HV-Spule. Ist die Ausführung unklar, schicken Sie uns Fotos von Teilekennung, Ventildeckel und Steuergerät.
Passt eine Hunter-Spule auf ein Rain-Bird-Ventil?
Nein. Gewinde und Kolben sind herstellerspezifisch. Für Hunter-Ventile führen wir die passende 24-V-AC-Spule separat.
Wie lange hält eine Magnetspule?
Bei trockenen Kabelverbindungen viele Jahre. Die meisten Ausfälle, die wir sehen, kommen von Feuchtigkeit in den Verbindern, nicht von der Spule selbst.
Versandgewicht: 110 g
