Rain Bird Magnetventile: 100-DV und 100-HV im Vergleich
Rain Bird Magnetventile der Serien DV und HV öffnen und schließen die einzelnen Bewässerungszonen auf Befehl des Steuergeräts. Beide sind stromlos geschlossen: Fällt Strom oder Steuergerät aus, bleibt das Ventil zu. Wir führen drei Ausführungen mit 1" Innengewinde: das 100-DV mit 24-V-Spule, das 100-DV-9V für batteriebetriebene Steuergeräte und das 100-HV.
Rain Bird gibt für das DV 1,0 bis 10,4 bar an, für das HV 1,0 bis 10,3 bar. Das DV deckt 0,05 bis 9,08 m³/h ab, das HV 0,05 bis 6,82 m³/h. Die 24-V-Spule zieht laut Rain Bird beim DV 0,45 A Einschaltstrom und 0,25 A Haltestrom, beim HV 0,29 A und 0,09 A. An einem Steuergerät lassen sich damit mehrere Ventile gleichzeitig schalten.
Wie ein Magnetventil arbeitet und woran man Fehler erkennt, erklären wir im Beitrag Magnetventile für Bewässerung.
Alle drei Ventile haben eine Handentlüftung innen und außen. So lässt sich eine Zone bei der Inbetriebnahme oder Fehlersuche ohne Steuergerät öffnen.
Welches Rain-Bird-Ventil passt zu meiner Anlage?

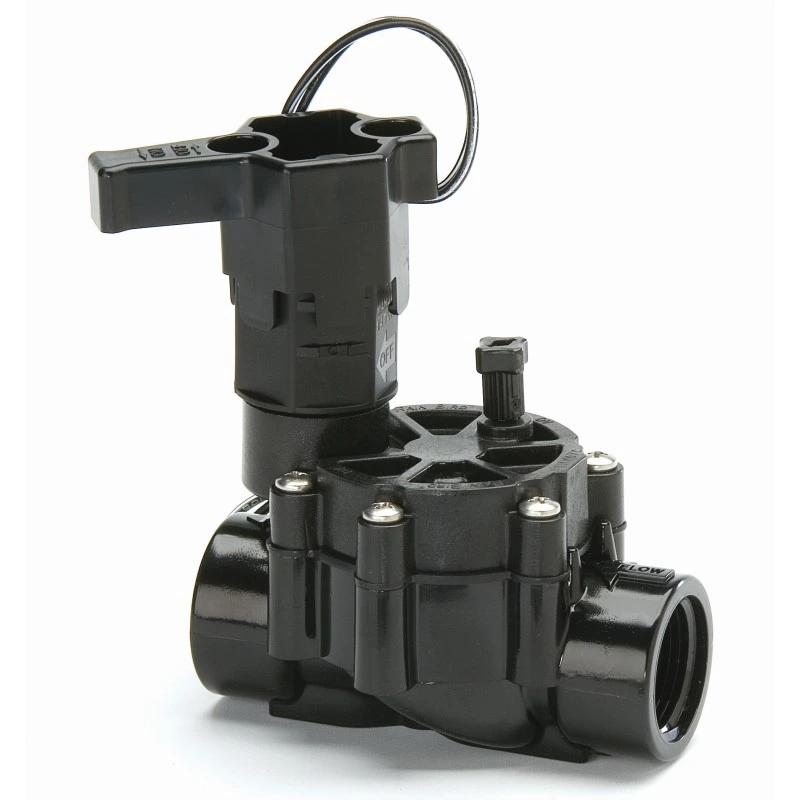

- 100-DV (24 V): das Standardventil für Netzsteuergeräte wie ESP-ME3 oder RC2. Größter Durchflussbereich bis 9,08 m³/h, PVC-Gehäuse.
- 100-DV-9V: gleiche Hydraulik, aber mit 9-V-Impulsspule. Nur für batteriebetriebene Steuergeräte wie das Rain Bird ESP-9V, nicht für 24-V-Geräte.
- 100-HV: Gehäuse aus glasfaserverstärktem Polypropylen, Membran mit selbstreinigendem 200-µm-Vorsteuerfilter, bis 6,82 m³/h.
Für typische Hausgarten-Zonen mit 1–3 m³/h passen alle drei. Entscheidend ist das Steuergerät: 24 V AC oder 9-V-Batterie.
Wo liegen die Grenzen der DV- und HV-Ventile?
Rain Bird begrenzt beide Serien auf 43 °C Wassertemperatur und 52 °C Umgebungstemperatur. In einer Ventilbox im Boden ist das kein Thema, in einem schwarzen Kasten in praller Sonne auf Pflaster kann es knapp werden. Für Tropfzonen mit weniger als 0,68 m³/h empfiehlt Rain Bird beim HV einen Filter mit 200 Mesh vor dem Ventil, sonst schließt es unter Umständen nicht sauber. Für Anlagen mit hohem Pumpendruck oder großen Zonen sind die Hunter ICV robuster.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Hersteller | Rain Bird |
Modelle | 100-DV (24 V), 100-DV-9V, 100-HV (24 V) |
Anschluss | 1" Innengewinde |
Durchfluss 100-DV | 0,05–9,08 m³/h |
Durchfluss 100-HV | 0,05–6,82 m³/h |
Betriebsdruck | DV 1,0–10,4 bar, HV 1,0–10,3 bar |
Max. Wasser-/Umgebungstemperatur | 43 °C / 52 °C |
Spule 24 V AC | DV: Einschaltstrom 0,45 A, Haltestrom 0,25 A; HV: DV: Einschaltstrom 0,45 A, Haltestrom 0,25 A; HV: Einschaltstrom 0,29 A, Haltestrom 0,09 A |
Material | DV: PVC, HV: glasfaserverstärktes PP; Membran Buna-N |
Funktion | stromlos geschlossen, Handentlüftung innen und außen |
Artikelnummern | RB-100-DV, RB-100-DV-9V, RB-100-HV |
Passende Produkte und Zubehör
Häufige Fragen
Was bewirkt der integrierte 200-µm-Filter?
Beim HV sitzt ein selbstreinigender Filter in der Membran. Er schützt die feine Vorsteuerbohrung vor Schmutz, damit das Ventil zuverlässig schließt. Einen Hauptfilter vor der Anlage ersetzt er nicht. Das DV hat laut Rain Bird ebenfalls einen selbstreinigenden Pilotwasserfilter (90 Mesh, 200 Mikrometer).
Ist die HVF-Serie mit Durchflussregulierung ausgestattet?
Ja, die HVF- und DVF-Ventile haben eine Durchflussregulierung. Im Shop führen wir das 100-DV und das 100-HV ohne Regulierung, die Menge stellen Sie über Düsen und Druck ein. Für typische Gartenzonen ist die Regulierung selten nötig.
Kann ich das 9-V-Ventil an ein 24-V-Steuergerät anschließen?
Nein. Die 9-V-Impulsspule braucht kurze Gleichstromimpulse von einem Batteriesteuergerät. An 24 V AC wird sie beschädigt. Umgekehrt schaltet ein Batteriegerät keine 24-V-Spule. Prüfen Sie deshalb vor der Bestellung, welche Spannung Ihr Steuergerät ausgibt. Das steht auf dem Typenschild oder in der Anleitung.
Welche Ersatzteile gibt es?
Ersatzspulen für 100-DV und 100-HV sowie die Ersatzmembran für das 100-DV führen wir als eigene Artikel. Ein klemmendes Ventil ist oft nur verschmutzt: Membran ausbauen und spülen. Ein Wechsel ist ohne Ausgraben möglich.
