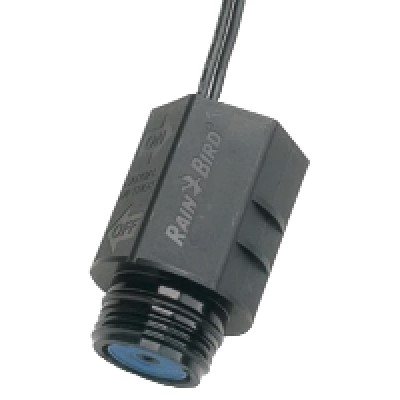

Rain Bird Magnetspule 24 V AC für 100-DV und 100-DVF
Diese Spule ist das Originalersatzteil für die Rain-Bird-Magnetventile 100-DV und 100-DVF mit 24 V Wechselstrom. Prüfen Sie vor dem Austausch auch Kabel und Anschlüsse. Wasser absperren, Leitung drucklos machen und Steuergerät ausschalten; anschließend die Spule nach Herstelleranleitung ersetzen.
Spule oder Membran – was ist eigentlich kaputt?
Fehlt das Schaltgeräusch, kommen Spule, Verkabelung oder Steuergerät als Ursache infrage. Bei Schließproblemen auch Verschmutzungen und die Membran prüfen. Als Ersatzteil gibt es die Rain Bird Membran für 100-DV. Ein Tipp aus der Praxis: Drehen Sie vor dem Kauf den Magnetkopf eine Viertelumdrehung auf. Öffnet es manuell, prüfen Sie anschließend die elektrische Ansteuerung und die Spule. Beim 100-HV kommt es auf die Ausführung an: Am eindeutig bestätigten neuen HV-Deckel mit DV-Spule 20858801 passt diese Spule bei 24 V AC. Rain Bird hat den HV-Deckel ab Herstellung 30.06.2025 geändert; das Kaufdatum bestätigt die Ausführung nicht. Für die bisherige HV-Ausführung mit Spule 236307 gibt es die Spule für 100-HV. Ist Ausführung oder Ansteuerung unklar, ordnen wir das Teil anhand von Fotos der Teilekennung, des Ventildeckels und des Steuergeräts zu – der Ventilfinder auf der Seite Ventile & Ventilboxen hilft bei der Bestimmung.
Eigenschaft | Wert |
|---|---|
Produkttyp | Magnetspule (Ersatzteil) |
Hersteller | Rain Bird |
Passend für | Rain Bird 100-DV, 100-DVF; Rain Bird 100-HV nur bei bestätigtem neuem HV-Deckel mit DV-Spule 20858801 und bestätigter 24-V-AC-Ansteuerung |
Spannung | 24 V AC, 50/60 Hz |
Anzugstrom / Haltestrom | 0,45 A / 0,25 A (laut Rain Bird) |
Nicht geeignet für | 9-V-Batteriesteuerungen (100-DV-9V); bisherige 100-HV-Ausführung mit Spule 236307 (dafür Spule 6001360); unbekannter HV-Deckel oder unbestätigte Ansteuerung – vorher klären |
Artikelnummer | 6001340 |
Passende Produkte
Rain Bird Magnetventil 100-DV, 24 V AC
Rain Bird Magnetspule 24 V AC für 100-HV
Häufige Fragen
Passt die Spule auch an das 100-DV-9V?
Nein. Das 100-DV-9V arbeitet mit einer 9-V-Impulsspule für batteriebetriebene Steuergeräte. Diese 24-V-AC-Spule braucht ein netzbetriebenes Steuergerät.
Muss ich das Wasser abstellen, um die Spule zu tauschen?
Ja. Vor dem Herausschrauben der kompletten Magnetspule Wasser absperren und die Leitung drucklos machen. Schalten Sie auch das Steuergerät aus und beachten Sie die Anleitung des Ventilmodells.
Warum brennt eine Spule durch?
Ein Defekt lässt sich nicht allein aus dem Fehlerbild ableiten. Mehrere gleichzeitig angesteuerte Ventile sind für sich genommen keine Schadensursache; entscheidend sind passende Spulen und die zulässige Anschlusslast des Steuergeräts.
Versandgewicht: 140 g
