Ritzel Stihl TS420, TS500i und TS700: Antriebsritzel GRP-90S für den GeoTrencher

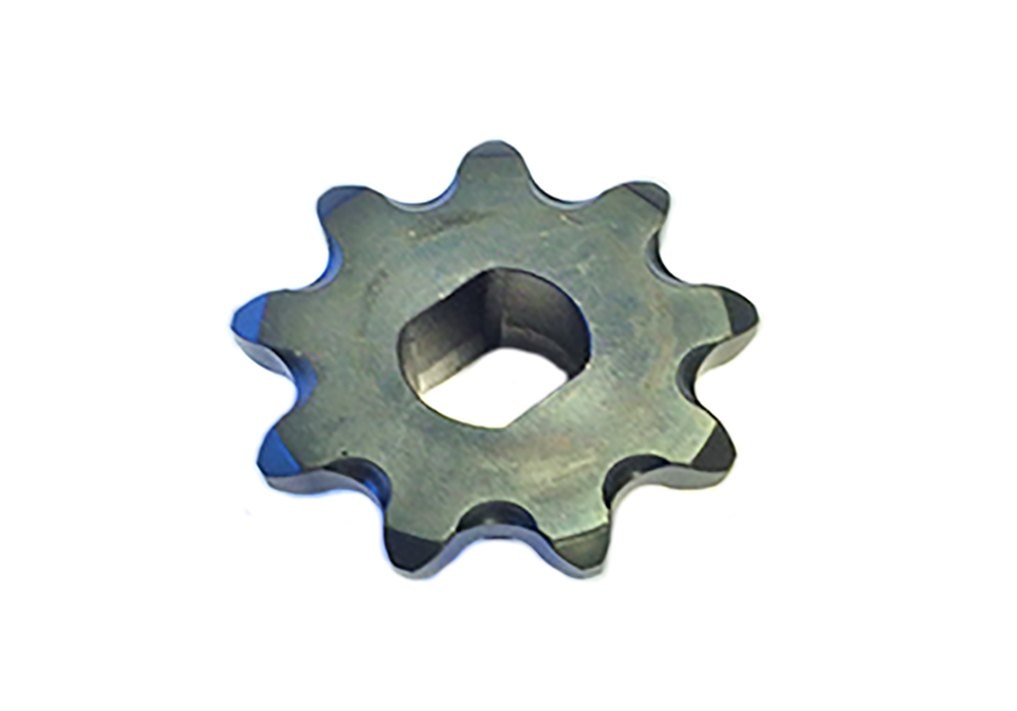

Ritzel Stihl TS420, TS500i und TS700: Das GeoTrencher Antriebsritzel GRP-90S mit 9 Zähnen treibt die Grabkette an GeoTrenchern mit Stihl-Trennschleifer an. Der Hersteller nennt die Modelle TS420 sowie TS700 bis TS800, der deutsche Vertrieb zusätzlich die TS500i mit Einspritzung.
Die Stihl-Version ist die einzige im Programm, die mit eigenen Messingbolzen (GRP-SD, 2 Stück) am Antrieb sitzt. Prüfen Sie die Bolzen bei jedem Ritzelwechsel und tauschen Sie sie, wenn sie eingelaufen oder verformt sind.
Das Ritzel passt an GT400, GT500 und GT700, also etwa an den GT400 mit Stihl TS420 und den GT700 mit Stihl TS700. Für die breiten 60-mm-Ketten am Stihl-Antrieb gibt es eigene Stihl-Varianten der Kette, das Ritzel bleibt dasselbe. Ein Ritzel für drei Schienenlängen vereinfacht die Ersatzteilhaltung.
Passt das Stihl-Ritzel auch an den TS710i?
Der Haken: Der Hersteller nennt beim GRP-90S die Reihe TS700 bis TS800 und die TS420, nicht ausdrücklich die TS710i. Wir verkaufen GeoTrencher mit TS710i und klären die Ritzelpassung vor dem Versand. Schicken Sie uns bei einer TS710i bitte eine kurze Nachricht mit Seriennummer der Fräse. Bei TS420, TS500i und TS700 ist die Passung belegt. Dann wissen Sie vor dem Einbau, woran Sie sind.
Welche Teile gehören bei einem Stihl-GeoTrencher zum Ritzelwechsel?
Messingbolzen, Kette und Umlenkstern. Faustregel aus der Kettentechnik: Ein Antriebsritzel hält etwa zwei Grabketten. Bei breiten Ketten am Stihl-Antrieb gibt es eigene Versionen, zum Beispiel die breite Kette 500 × 60 mm für Stihl. An der Schienenspitze prüfen Sie den Umlenkstern GR2-11 (GT700) bzw. GR2-6 (GT400/GT500) samt Lager. Motor aus und Zündkerzenstecker ab; bei der TS500i zusätzlich den Stoppschalter auf Stopp. Für Stihl-Akkutrennschleifer ist das Ritzel nicht vorgesehen.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Artikelnummer | GT-RITZEL9-TS420 |
Hersteller-Artikelnummer | GRP-90S |
Produkttyp | Antriebsritzel (Drive Sprocket) |
Zähnezahl | 9 |
Passend zu Motor | Stihl TS420, TS500i, TS700 (Hersteller zusätzlich: TS800) |
Passend zu GeoTrencher | GT400, GT500, GT700 |
Hersteller | GeoTrencher |
Versandgewicht | ca. 110 g |
Befestigung | Messingbolzen GRP-SD (separat, 2 Stück) |
Passende Produkte und Zubehör
GeoTrencher Messingbolzen Stihl (2 Stück) (GRP-SD)
GeoTrencher Umlenkstern 11 Zähne für GT700 (GR2-11)
GeoTrencher Umlenkstern 6 Zähne für GT400/GT500 (GR2-6)
GeoTrencher Grabkette breit 500 × 60 mm, 1 Stück für Stihl-Antrieb (GR4-500-WS)
GeoCart Gasbetätigung Stihl rot (GRPEZ-10S)
Häufige Fragen
Brauche ich für das Stihl-Ritzel neue Messingbolzen?
Nicht bei jedem Wechsel, aber die Bolzen gehören geprüft. Sind sie eingelaufen, verformt oder sitzen locker, tauschen Sie sie mit. Die Bolzen GRP-SD gibt es im Zweierpack. Lose Bolzen schlagen die Bohrungen aus.
Passt das Ritzel GRP-90S an einen Husqvarna-GeoTrencher?
Nein. Für Husqvarna K760, K770 und K970 gibt es das Ritzel GRP-7602H. Die Aufnahmen an der Antriebswelle der Trennschleifer sind je Marke verschieden. Bitte prüfen Sie vorher das Typenschild Ihres Trennschleifers.
Ist das Ritzel für GT400 und GT700 gleich?
Ja. Das Ritzel sitzt am Trennschleifer, nicht an der Schiene. Ob 400, 500 oder 700 mm Schienenlänge: Mit einem Stihl TS420, TS500i oder TS700 nehmen Sie das GRP-90S. Unterschiedlich sind Kette, Schiene und Umlenkstern.
