GeoTrencher Umlenkstern 11 Zähne für die 700-mm-Schiene des GT700

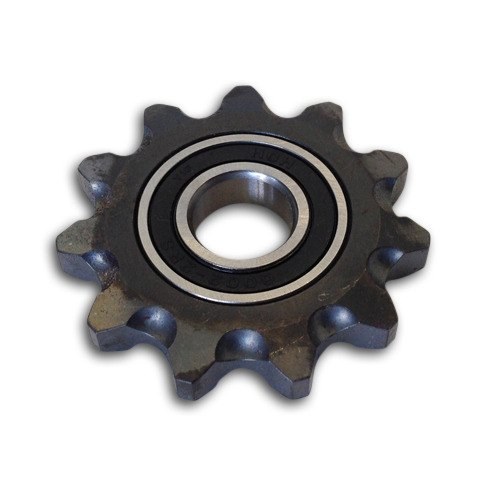

Der GeoTrencher Umlenkstern 11 Zähne (GR2-11) sitzt an der Spitze der 700-mm-Grabschiene des GT700 und lenkt die Grabkette um. Geliefert wird er mit eingebautem Umlenksternlager. Er passt zur Komplettschiene GR3C-700 und zur Einzelschiene GR3-700, also an den GT700 mit Husqvarna K970 oder Stihl TS700 und TS710i.
Der Stern arbeitet am tiefsten Punkt des Grabens, im Dreck, im Wasser und unter der vollen Kettenlast. Der Importeur schätzt seine Lebensdauer zusammen mit der Schienenspitze auf sechs bis acht Grabketten, in steinigem Boden, hartem Ton und Kies deutlich weniger. Das Lager verschleißt erfahrungsgemäß schneller und lässt sich einzeln tauschen.
Für die 400- und 500-mm-Schienen gibt es den Umlenkstern mit 6 Zähnen GR2-6. Das Ersatzlager allein ist das Umlenksternlager GRP-NB.
Wann ist der 11-Zahn-Umlenkstern fällig?
Wenn die Zähne spitz, hakig oder einseitig abgeschliffen sind, wenn die Kette am Stern klettert oder springt, oder wenn sich der Stern rau dreht und Spiel hat. Spiel kommt meist vom Lager. Ist nur das Lager defekt und der Stern sonst gut, reicht das Lager.
Der Haken: Ein neuer Stern mit einer stark gelängten Kette läuft nicht lange gut. Prüfen Sie die Kette mit – im Zweifel tauschen Sie beide zusammen.
Was tausche ich am GT700 zusammen mit dem Umlenkstern?
- Schienenspitze GR1, wenn die Nasenplatte verschlissen ist – sie wird ohnehin abgenommen
- Grabkette, wenn sie gelängt ist, etwa die GR4-700
- Antriebsritzel des Motors, wenn die Zahnflanken eingelaufen sind
Montage nach Anleitung: Schrauben mit 5-mm-Sechskant lösen, Nasenplatte und Stern abnehmen, neu einsetzen, Schrauben mit Loctite sichern und mit 24 Nm anziehen. Danach den Stern von Hand drehen: Er muss leicht und ohne Spiel laufen.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Artikelnummer | GT-ULSTERN-11-ZAHN |
Hersteller-Teilenummer | GR2-11 |
Zähne | 11 |
Lieferumfang | Umlenkstern mit Umlenksternlager |
Passend zu | Grabschiene 700 mm (GR3C-700, GR3-700), GT700 |
Lager | Rillenkugellager 6002 (einzeln: GRP-NB) |
Montage | 5-mm-Sechskant, Loctite, 24 Nm |
Versandgewicht | 120 g |
Passende Produkte und Zubehör
Häufige Fragen
Passt der 11-Zahn-Stern auch an die 500-mm-Schiene?
Nein. Die 400- und 500-mm-Schienen nutzen den Umlenkstern mit 6 Zähnen, GR2-6. Der 11-Zahn-Stern gehört zur 700-mm-Schiene. Bestellen Sie den Stern deshalb immer passend zur Schienenlänge.
Kann ich nur das Lager im Umlenkstern tauschen?
Ja. Das Umlenksternlager GRP-NB gibt es einzeln, ein Ersatzlager liegt jedem neuen GeoTrencher bei. Ist der Stern selbst noch gut, tauschen Sie nur das Lager. Prüfen Sie dabei auch die Schienenspitze.
Wie oft muss ich den Umlenkstern am GT700 wechseln?
Eine feste Zahl gibt es nicht. Der Importeur nennt sechs bis acht Grabketten für Stern und Spitze. In abrasiven oder steinigen Böden und bei voller Tiefe sind es weniger. Prüfen Sie den Stern bei jedem Kettenwechsel.
