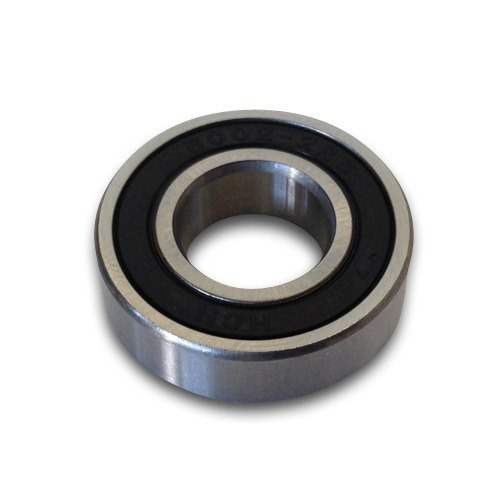

GeoTrencher Umlenksternlager GRP-NB: das Lager an der Schienenspitze
Das GeoTrencher Umlenksternlager (GRP-NB) ist das Kugellager, auf dem der Umlenkstern an der Spitze der Grabschiene läuft. Der Hersteller gibt es als Lager der Baugröße 6002 an, passend für die Umlenksterne aller Schienen von GT400, GT500 und GT700 und für alle Antriebe.
Das Lager arbeitet im Graben, also in Erde, Sand und Wasser. Wie lange es hält, hängt laut Importeur vor allem von Bodenart und Feuchtigkeit ab: Sandige und andere feine, abrasive Böden verkürzen die Lebensdauer deutlich, als Richtwert gelten drei bis vier Grabketten. Deshalb liegt jedem neuen GeoTrencher ein Ersatzlager bei – das viele Besitzer im Werkzeugkoffer vergessen.
Das Lager sitzt im Umlenkstern 6 Zähne GR2-6 bzw. im Umlenkstern 11 Zähne GR2-11. Beide werden mit Lager geliefert; das GRP-NB brauchen Sie, wenn nur das Lager verschlissen ist.
Woran erkenne ich ein defektes Umlenksternlager?
Der Umlenkstern dreht sich rau, knirscht, hat seitliches Spiel oder bleibt hängen. Im Betrieb zeigt sich das an einer Kette, die an der Spitze unruhig läuft, und an ungewöhnlicher Wärme an der Schienenspitze nach dem Einsatz. Ein blockiertes Lager zwingt die Kette, über den stehenden Stern zu schleifen – dann sind Stern, Kette und Spitze in kurzer Zeit mit hinüber.
Prüfen Sie das Lager nur bei abgestelltem Motor, indem Sie den Stern von Hand drehen.
Lager allein tauschen oder gleich den ganzen Umlenkstern?
Sind die Zähne des Sterns noch scharfkantig und gleichmäßig, reicht das Lager. Sind sie spitz oder hakig, nehmen Sie den kompletten Stern mit Lager. Da das Lager etwa halb so lange hält wie Stern und Spitze, ist der übliche Rhythmus: einmal Lager, beim nächsten Mal Stern komplett.
Für den Ausbau wird die Schienenspitze GR1 abgenommen; beim Zusammenbau Loctite auf die Schrauben und 24 Nm.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Artikelnummer | GT-ULLAGER |
Hersteller-Teilenummer | GRP-NB |
Bauart | Rillenkugellager, Baugröße 6002 |
Normmaße Baugröße 6002 | 15 × 32 × 9 mm (Innen-Ø × Außen-Ø × Breite) |
Passend zu | Umlenkstern GR2-6 und GR2-11, GT400, GT500, GT700 |
Lebensdauer (Richtwert) | ca. 3–4 Grabketten, in Sand weniger |
Versandgewicht | 100 g |
Passende Produkte und Zubehör
Häufige Fragen
Kann ich ein beliebiges 6002-Lager aus dem Fachhandel verwenden?
Die Baugröße ist genormt. Die Betriebsanleitung verlangt aber Original-Ersatzteile, und Abdichtung und Lagerluft eines Standardlagers sind nicht unbedingt für den Einsatz im Graben ausgelegt. Mit dem Original sind Sie auf der sicheren Seite.
Liegt beim GeoTrencher schon ein Ersatzlager bei?
Ja. Zum Lieferumfang jedes neuen GeoTrencher gehört ein Ersatzlager für den Umlenkstern, neben 18-mm-Kombischlüssel, zwei Grabketten und Betriebsanleitung. Schauen Sie in den Werkzeugkoffer, bevor Sie bestellen. Bestellen Sie ein neues, sobald Sie das mitgelieferte verbaut haben.
Wie verlängere ich die Lebensdauer des Lagers?
Kette nicht zu straff spannen, Schiene und Stern nach dem Einsatz von Erde befreien und die Kettendrehzahl im Rahmen halten. Bei sandigen Böden lieber früher tauschen als warten, bis der Stern blockiert.
