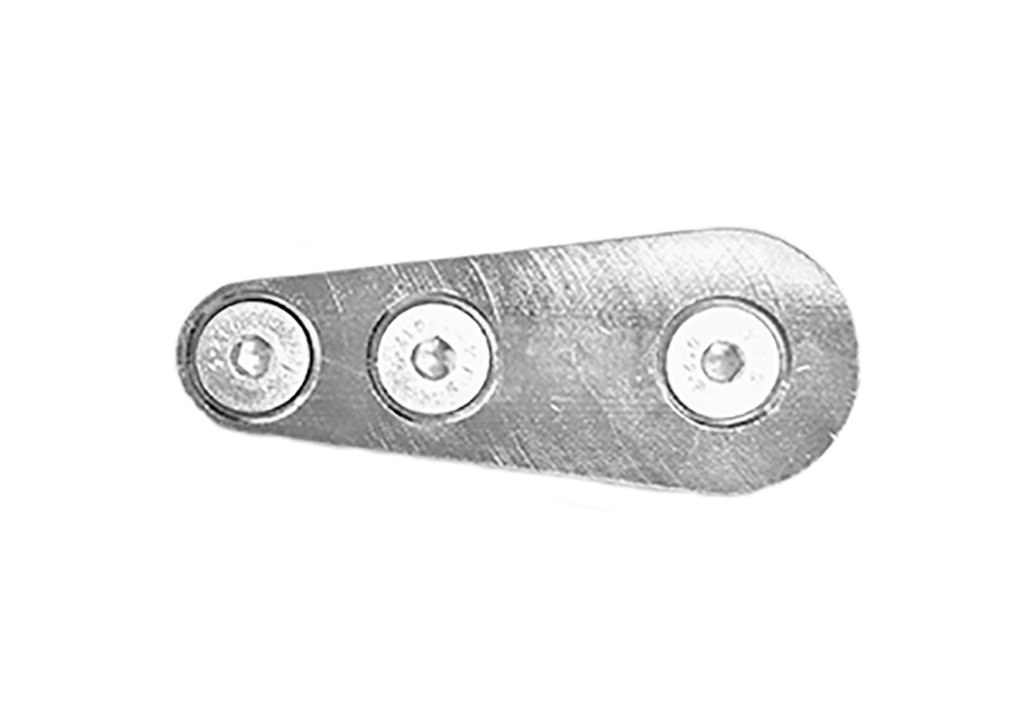

GeoTrencher Schienenspitze GR1: die Nase der Grabschiene
Die GeoTrencher Schienenspitze (GR1) ist die Nasenplatte am vorderen Ende der Grabschiene. Sie hält den Umlenkstern in Position und nimmt beim Einstechen die ersten Schläge von Steinen und Wurzeln auf. Geliefert wird sie mit drei Senkkopfschrauben, passend für die Schienen von GT400, GT500 und GT700. Sie ist ein Original-Ersatzteil von GeoTrencher. Die drei Senkkopfschrauben setzen Sie beim Einbau mit Schraubensicherung ein.
Spitze und Umlenkstern verschleißen gemeinsam. Der Importeur schätzt für beide sechs bis acht Grabketten; felsiger Boden, harter Ton und Kies verkürzen das deutlich. Wer beim Kettenwechsel ohnehin den Stern tauscht, sollte die Spitze gleich mit ansehen.
Zur Spitze gehört je nach Schiene der Umlenkstern 6 Zähne GR2-6 (400 und 500 mm) oder der Umlenkstern 11 Zähne GR2-11 (700 mm).
Wie wechsle ich Schienenspitze und Umlenkstern?
Nach Anleitung des Herstellers: Schrauben mit einem 5-mm-Sechskanteinsatz lösen, Nasenplatte und Umlenkstern abnehmen. Neuen Umlenkstern und neue Nasenplatte einsetzen, Schraubensicherung (Loctite) auf die Schrauben geben und mit 24 Nm anziehen.
Ohne Schraubensicherung lösen sich die Schrauben durch die Vibration. Eine verlorene Spitze bedeutet meist auch einen verlorenen Umlenkstern. Vor dem Einsetzen die Gewinde in der Schiene von Erde und alter Schraubensicherung reinigen.
Woran erkenne ich eine verschlissene Schienenspitze?
Die Kontur ist rundgeschliffen oder ungleichmäßig abgetragen, die Senkungen der Schrauben sind ausgewaschen, die Platte steht nicht mehr bündig zur Schiene. Häufig fällt das zusammen mit einem Umlenkstern, der Spiel hat oder dessen Zähne spitz geworden sind.
Ist die ganze Schiene am Ende, ist die Komplettschiene mit vormontierter Spitze die schnellere Lösung. Prüfen Sie den Umlenkstern deshalb immer mit, wenn die Spitze ab ist.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Artikelnummer | GT-SPITZE |
Hersteller-Teilenummer | GR1 |
Hersteller-Bezeichnung | Bar end set |
Lieferumfang | Schienenspitze mit 3 Senkkopfschrauben |
Passend zu | Grabschienen 400, 500 und 700 mm (GT400, GT500, GT700) |
Montage | 5-mm-Sechskant, Loctite, 24 Nm |
Lebensdauer (Richtwert) | 6–8 Grabketten, bei steinigem Boden weniger |
Versandgewicht | 280 g |
Passende Produkte und Zubehör
Häufige Fragen
Ist der Umlenkstern bei der Schienenspitze dabei?
Nein. Die GR1 ist die Nasenplatte mit drei Schrauben. Den Umlenkstern bestellen Sie passend zur Schiene: GR2-6 für 400 und 500 mm, GR2-11 für 700 mm. Beide kommen mit Lager.
Welche Schraubensicherung soll ich nehmen?
Die Anleitung nennt Loctite, ohne eine konkrete Ausführung anzugeben. Klären Sie die geeignete Schraubensicherung anhand der aktuellen Herstelleranleitung; eine Festigkeitsklasse lässt sich daraus nicht sicher ableiten.
