DBY Kabelverbinder: wasserdicht für dicke Erdkabel

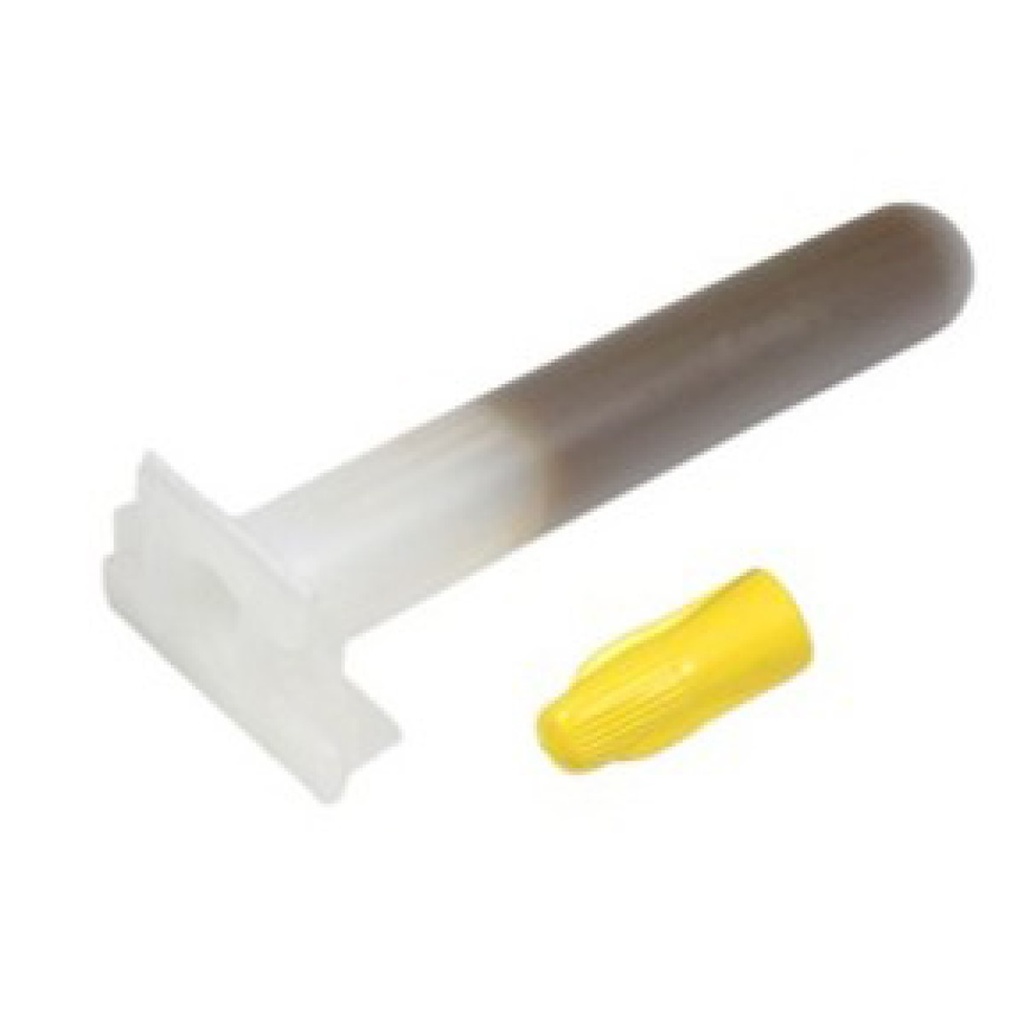

Der DBY Kabelverbinder verbindet Steuerleitungen dauerhaft wasserdicht, auch wenn die Verbindung in der Erde oder im Ventilkasten liegt. Die Bauart entspricht dem 3M-Direct-Bury-Kit: Sie verdrillen die abisolierten Adern mit einer Federklemme und stecken diese in ein mit Gel gefülltes Röhrchen, das sich mit einem Deckel verschließt.
Laut 3M ist der DBY für Leitungen bis 30 V gedacht, also genau für 24-V-Ventilkabel. Er nimmt nach Herstellerangabe zwei bis fünf Adern AWG 18 (ca. 0,8 mm²) bis zwei Adern AWG 12 (ca. 3,3 mm²) auf. Damit eignet er sich auch für die dickeren Querschnitte, die bei langen Kabelwegen zwischen Steuergerät und Ventilkasten nötig sind.
Spezialwerkzeug brauchen Sie nicht, eine Abisolierzange reicht. Pro Ventil verbinden Sie die Steuerader und die gemeinsame Ader, also zwei Verbinder je Spule. Für den Hausgarten mit kurzen Wegen genügt meist der kleinere Scotchlok DBM.
Wann der DBY statt des Scotchlok DBM?
Der Scotchlok DBM ist schneller, weil nicht abisoliert wird, nimmt aber nur 0,5 bis 1,5 mm². Der DBY ist die Wahl für dickere Adern, für die gemeinsame Leitung mehrerer Ventile und für Verbindungen, die direkt in der Erde liegen. Der Haken: Er baut größer, braucht mehr Platz im Ventilkasten, und die Adern müssen vorher abisoliert werden. In engen Ventilboxen mit vier Ventilen wird es damit schnell voll.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Produkttyp | wasserdichter Kabelverbinder (Direct Bury) |
Aufbau | Federklemme in gelgefülltem Röhrchen mit Deckel |
Adern / Querschnitt | 2–5 × AWG 18 bis 2 × AWG 12 (ca. 0,8–3,3 mm²) |
Spannung | bis 30 V |
Einsatz | erdverlegte Steuerleitungen, Ventilkästen |
Werkzeug | Abisolierzange, kein Spezialwerkzeug |
Artikelnummer | AN-KVERB-DBY |
Passende Produkte und Zubehör
24V AC Magnetspule für Hunter Ventile
Häufige Fragen
Ist eine Spezialzange für die Montage nötig?
Nein. Sie isolieren die Adern ab, drehen die Federklemme auf, schieben sie in das Gelröhrchen und schließen den Deckel. Eine Abisolierzange und ein Seitenschneider reichen, eine Presszange ist nicht nötig.
Für welche Kabelquerschnitte ist der DBY nicht geeignet?
Für sehr dünne Einzeladern unter AWG 18 (ca. 0,8 mm²) und für Querschnitte über AWG 12. Dünne Magnetspulen-Litzen verbinden Sie besser mit dem Scotchlok DBM, der für 0,5 bis 1,5 mm² ausgelegt ist.
Darf ich den DBY für 230-V-Leitungen nutzen?
Nein. Der Verbinder ist für Steuerspannungen bis 30 V vorgesehen, also für 24-V-Ventilkabel und Sensorleitungen. Netzspannung gehört in dafür zugelassene Verbindungen und in die Hände einer Elektrofachkraft, auch beim Anschluss einer Pumpe.
