Steuerkabel für Magnetventile: vom Steuergerät bis in die Ventilbox

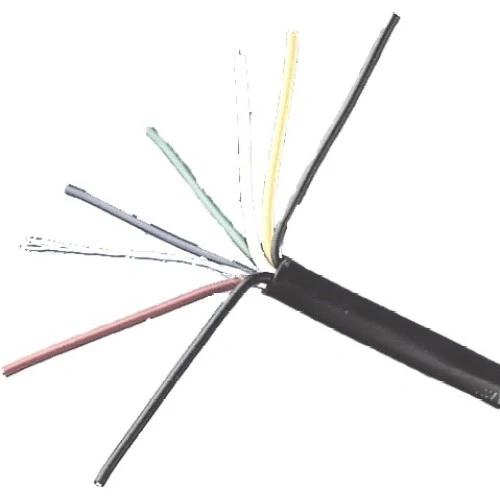

Das Steuerkabel für Magnetventile verbindet Ihr Steuergerät mit den 24-V-Magnetventilen in der Ventilbox. Es hat farbkodierte Adern mit je 0,8 mm² Querschnitt und einen schwarzen PE-Mantel, der direkt ins Erdreich gelegt werden darf.
Sie bekommen es mit 3, 5, 7, 9 oder 13 Adern. Eine Ader ist der gemeinsame Rückleiter (Common), jede weitere schaltet ein Ventil. Ein 5-adriges Kabel bedient also bis zu vier Ventile, ein 13-adriges bis zu zwölf.
Das Kabel ist Meterware: Die Bestellmenge ist die Länge in Metern. Wir schneiden es auf diese Länge zu und liefern es am Stück, ohne Verbindungsstelle. Rechnen Sie zur Grabenlänge etwas Reserve für die Anschlüsse im Steuergerät und in der Ventilbox hinzu. Für Strecken über 100 m sprechen Sie uns bitte vorher an.
Wir verlegen das Kabel im gleichen Graben wie die Zuleitung zur Ventilbox, seitlich neben dem Rohr. So finden Sie es bei späteren Arbeiten wieder. Für die Verbindung zur Ventilspule gehören wasserdichte Kabelverbinder dazu, etwa die DBM-Verbinder. Dokumentieren Sie, welche Aderfarbe zu welchem Ventil gehört. Dieser Aderplan hilft später bei der Fehlersuche.
Wie viele Adern brauche ich wirklich?
Zählen Sie die Ventile, addieren Sie eine Ader für den Common und mindestens eine Reserve. Bei vier Ventilen ist das 5-adrige Kabel rechnerisch genau richtig, aber ohne Spielraum: Kommt später ein Kreis für das Hochbeet dazu oder bricht eine Ader, müssen Sie neu verlegen. Wir nehmen deshalb in der Regel die nächste Größe. Ein Hauptventil oder Pumpenstartrelais braucht ebenfalls eine eigene Ader.
Wie lang darf die Leitung zum Ventil sein?
Die zulässige Kabellänge hängt von Leiterquerschnitt, Versorgungsspannung, Spulenstrom, Zahl gleichzeitig betriebener Ventile und der Belastung des gemeinsamen Rückleiters ab. Ein einzelner Tabellenwert ist keine allgemeine Längengrenze. Bei langen Strecken muss der Spannungsabfall für die konkrete Anlage berechnet werden. Decoderanlagen benötigen eine eigene, zum System passende Verkabelung.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Artikelnummern | AN-KABEL-3 / -5 / -7 / -9 / -13 |
Adernanzahl | 3, 5, 7, 9 oder 13 |
Aderquerschnitt | 0,8 mm² je Ader |
Spannung | Kleinspannung unter 30 V, typisch 24 V AC |
Mantel | Polyethylen (PE), schwarz |
Lieferform | Meterware, auf die bestellte Länge zugeschnitten, am Stück |
Verlegung | direkt im Erdreich |
Max. Leitungslänge | für die konkrete Anlage aus Querschnitt, Spannung und Spulenlast zu bestimmen |
Passende Produkte und Zubehör
Kabelverbinder DBM Scotchlok 3M
Häufige Fragen
Wie viele Adern benötige ich für meine Anlage?
Eine Ader pro Ventil plus eine gemeinsame Rückleiter-Ader. Bei vier Ventilen sind das fünf Adern. Wir empfehlen mindestens eine Reserveader, weil ein nachträglicher Kabelzug deutlich aufwendiger ist als ein etwas dickeres Kabel.
Wie wird das Steuerkabel geliefert?
Als Meterware. Sie bestellen die Länge in Metern, wir schneiden das Kabel zu und liefern es am Stück, ohne Verbindungsstelle. Planen Sie für die Anschlüsse im Steuergerät und in der Ventilbox etwas Reserve ein. Für Strecken über 100 m sprechen Sie uns bitte vorher an.
Muss ich das Kabel im Boden zusätzlich schützen?
Der PE-Mantel ist für die direkte Erdverlegung ausgelegt, ein Schutzrohr ist nicht vorgeschrieben. Unter Wegen, Einfahrten oder dort, wo später gegraben wird, legen wir trotzdem ein Leerrohr. Das spart bei einer Reparatur viel Arbeit.
Darf ich das Steuerkabel für 230 V verwenden?
Nein. Das Kabel ist für Kleinspannung unter 30 V gedacht, also die 24-V-Steuerleitung zwischen Steuergerät und Ventilspule. Netzspannung für Pumpe oder Steuergerät gehört in ein dafür zugelassenes Erdkabel und in die Hände einer Elektrofachkraft.
