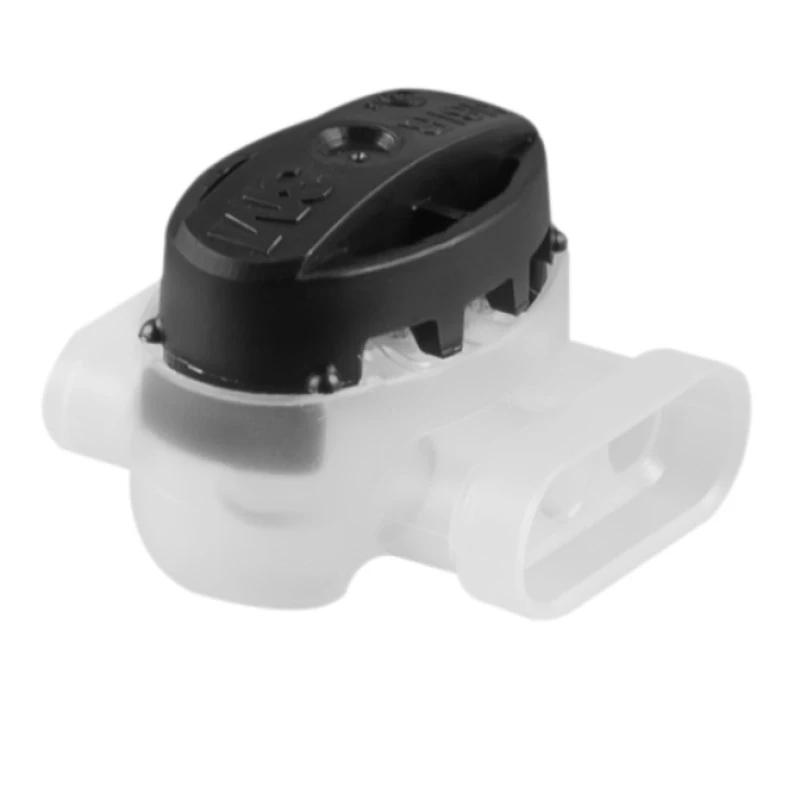

3M Scotchlok DBM Kabelverbinder: Ventilkabel wasserdicht verbinden
Der 3M Scotchlok DBM Kabelverbinder verbindet bis zu drei Adern mit 0,5 bis 1,5 mm² Querschnitt wasserdicht nach IPX8. Sie stecken die Adern ungeschnitten ein und drücken den Verbinder mit einer Zange zusammen. Ein Metallkontakt schneidet dabei durch die Isolierung, das Gel im Gehäuse schließt die Stelle gegen Wasser ab.
Im Ventilkasten ist das die Standardverbindung zwischen Steuerkabel und Magnetspule. Lüsterklemmen mit Isolierband halten dort nicht lange: Feuchtigkeit kriecht hinein, die Kontakte oxidieren, und irgendwann schaltet eine Zone nicht mehr. Der Verbinder ist für -40 °C bis +105 °C angegeben und bleibt auch im überfluteten Schacht dicht.
Pro Magnetventil brauchen Sie zwei Verbinder: einen für die Steuerader des Ventils, einen für die gemeinsame Ader. Wir legen bei jeder Anlage ein paar Stück zusätzlich in den Ventilkasten, denn bei der nächsten Reparatur fehlen sie sonst genau dort.
DBM oder DBY: Welcher Verbinder für welches Kabel?
Der DBM ist für Adern von 0,5 bis 1,5 mm² gedacht, also typische Magnetspulen-Litzen und Steuerkabel im Hausgarten. Bei dickeren Erdkabeln für lange Strecken oder für die gemeinsame Leitung mehrerer Ventile nehmen Sie den Kabelverbinder DBY. Wichtig: Der Verbinder nimmt Kupferlitze und Massivdraht auf, aber keine Adern außerhalb des angegebenen Bereichs, sonst sitzt der Kontakt nicht sicher. Für Netzspannung ist der Verbinder in der Bewässerung nicht gedacht, er gehört an die 24-V-Seite.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Produkttyp | selbstabisolierender Kabelverbinder, gelgefüllt |
Marke | 3M Scotchlok |
Adern | bis 3 |
Querschnitt | 0,5–1,5 mm² |
Dichtheit | IPX8 |
Temperaturbereich | -40 °C bis +105 °C |
Montage | Verpressen mit Zange, ohne Abisolieren |
Artikelnummer | AN-KVERB-DBM-SCOTCHLOK |
Passende Produkte und Zubehör
24V AC Magnetspule für Hunter Ventile
Häufige Fragen
Muss ich die Kabel vor der Verbindung abisolieren?
Nein. Die Kontakte schneiden beim Verpressen durch die Isolierung. Schieben Sie die Adern bis zum Anschlag ein und drücken Sie den Verbinder mit einer Zange gleichmäßig zu, bis er hörbar einrastet. Eine Wasserpumpenzange reicht dafür.
Ist der Verbinder auch für dauerhaft unter Wasser liegende Verbindungen geeignet?
Ja, er ist nach IPX8 dicht und für Ventilkästen gedacht, die nach Regen volllaufen. Trotzdem lohnt eine Kiesschicht im Kasten, damit Ventile, Spulen und Kabel nicht dauerhaft im Wasser stehen und der Kasten nach Regen abtrocknet.
Kann ich einen Verbinder nach dem Verpressen wieder öffnen?
Nein, das ist eine Einwegverbindung. Für eine Änderung schneiden Sie das Kabel hinter dem Verbinder ab und setzen einen neuen. Planen Sie deshalb etwas Kabelreserve im Ventilkasten ein, damit Sie bei einem Ventiltausch nicht stückeln müssen.
