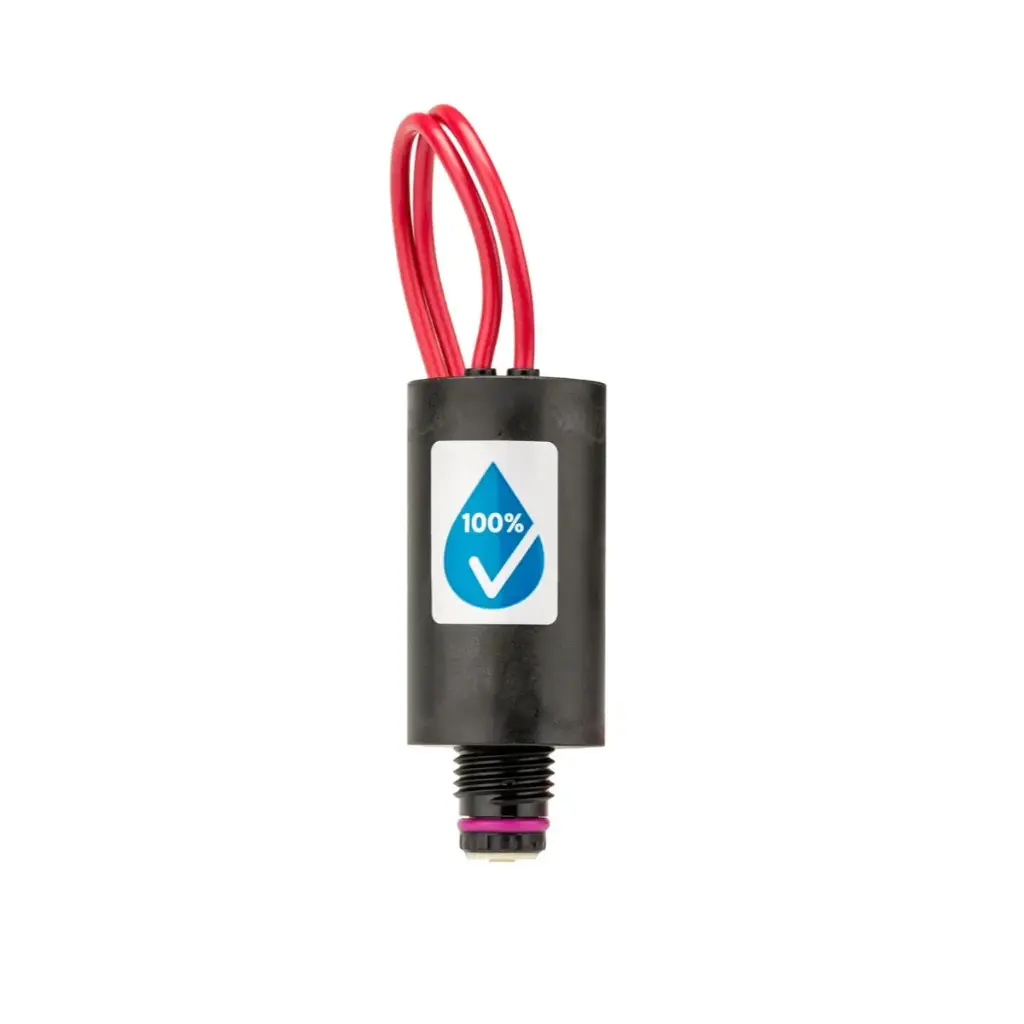

Hunter Magnetspule 24 V AC: Ersatzspule für PGV, ICV und Co.
Die Hunter Magnetspule 24 V AC (Hunter-Teilenummer 606800) ist die Spule, die auf jedem Hunter-Magnetventil an einem normalen Steuergerät sitzt. Sie wird vom Steuergerät mit 24 V Wechselstrom versorgt, zieht den Anker an und gibt damit den Steuerkanal der Membran frei. Das Ventil öffnet.
Laut Hunter passt sie an alle Hunter-Bewässerungsventile, also an das Hunter PGV, das Hunter ICV und die IBV-Messingventile. Die Spule ist gekapselt, damit kein Wasser in die Wicklung zieht, und der Anker ist unverlierbar: Beim Abschrauben fallen Feder und Kolben nicht heraus.
Elektrisch gibt Hunter für 50 Hz einen Anzugstrom von 370 mA und einen Haltestrom von 210 mA an, der Betriebsbereich liegt bei 19 bis 28 V AC. An Batteriesteuergeräten funktioniert sie dagegen nicht.
Spule defekt oder liegt es am Steuergerät?
Öffnet ein Ventil nicht, prüfen Sie zuerst, ob am Ventil Spannung ankommt. Mit einem Multimeter messen Sie während des Programmlaufs an den Spulenadern: Liegen dort rund 24 V AC an und das Ventil bleibt zu, ist die Spule oder der Steuerkanal das Problem. Kommt nichts an, liegt der Fehler im Kabel oder Steuergerät.
Schneller Gegentest ohne Messgerät: die Spule eines funktionierenden Ventils auf das streikende setzen. Öffnet es dann, ist die alte Spule hinüber. Mehr Fehlerbilder finden Sie unter Bewässerungszone läuft nicht.
Wie tausche ich die Magnetspule am Ventil?
- Steuergerät auf Aus, Wasser am Hauptventil schließen.
- Alte Spule gegen den Uhrzeigersinn abschrauben, Kabelverbinder öffnen oder abschneiden.
- Neue Spule handfest aufschrauben, nicht mit der Zange.
- Adern wasserdicht verbinden, etwa mit Kabelverbinder DBY. Normale Lüsterklemmen im Ventilkasten korrodieren.
Danach Wasser aufdrehen und die Zone am Steuergerät manuell starten. Schließt das Ventil nach dem Test nicht, liegt das Problem eher an Membran oder Schmutz.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Hunter-Teilenummer | 606800 |
Artikelnummer | HU-SPULE-24V-AC |
Spannung | 24 V AC (Betriebsbereich 19–28 V AC) |
Anzugstrom | 370 mA bei 50 Hz / 350 mA bei 60 Hz |
Haltestrom | 210 mA bei 50 Hz / 190 mA bei 60 Hz |
Max. Betriebsdruck | 220 psi (rund 15 bar) |
Passend zu | allen Hunter-Bewässerungsventilen, u. a. PGV, ICV, IBV |
Bauart | gekapselt, Anker unverlierbar |
Hersteller | Hunter Industries |
Passende Produkte und Zubehör
Häufige Fragen
Passt die Hunter-Spule auch an Ventile anderer Hersteller?
Hunter gibt sie für Hunter-Ventile an. Gewinde und Ankerlänge anderer Marken sind meist anders, dann schließt das Ventil nicht sauber oder öffnet gar nicht. Tauschen Sie bei Fremdventilen besser die Spule desselben Herstellers.
Wie viele Ventile kann ein Steuergerät gleichzeitig schalten?
Das hängt vom Steuergerät ab, nicht von der Spule. Rechnen Sie mit dem Haltestrom von 210 mA je Spule plus Hauptventil oder Pumpenrelais und vergleichen Sie mit der Ausgangsleistung im Handbuch des Steuergeräts.
Kann ich die Spule an ein batteriebetriebenes Steuergerät anschließen?
Nein. Batteriegeräte wie Hunter NODE oder XC Hybrid schalten mit einem kurzen Gleichstromimpuls. Die 24-V-AC-Spule braucht dauerhaft Wechselstrom, solange das Ventil offen sein soll. Dafür gibt es die 9-V-DC-Impulsspule. Beide sehen ähnlich aus.
Mehr zum Thema: Magnetventile · Magnetventil schließt nicht · Bewässerungszone läuft nicht
