Montagerahmen für die Ventilbox Jumbo: Platz, der sich nutzen lässt

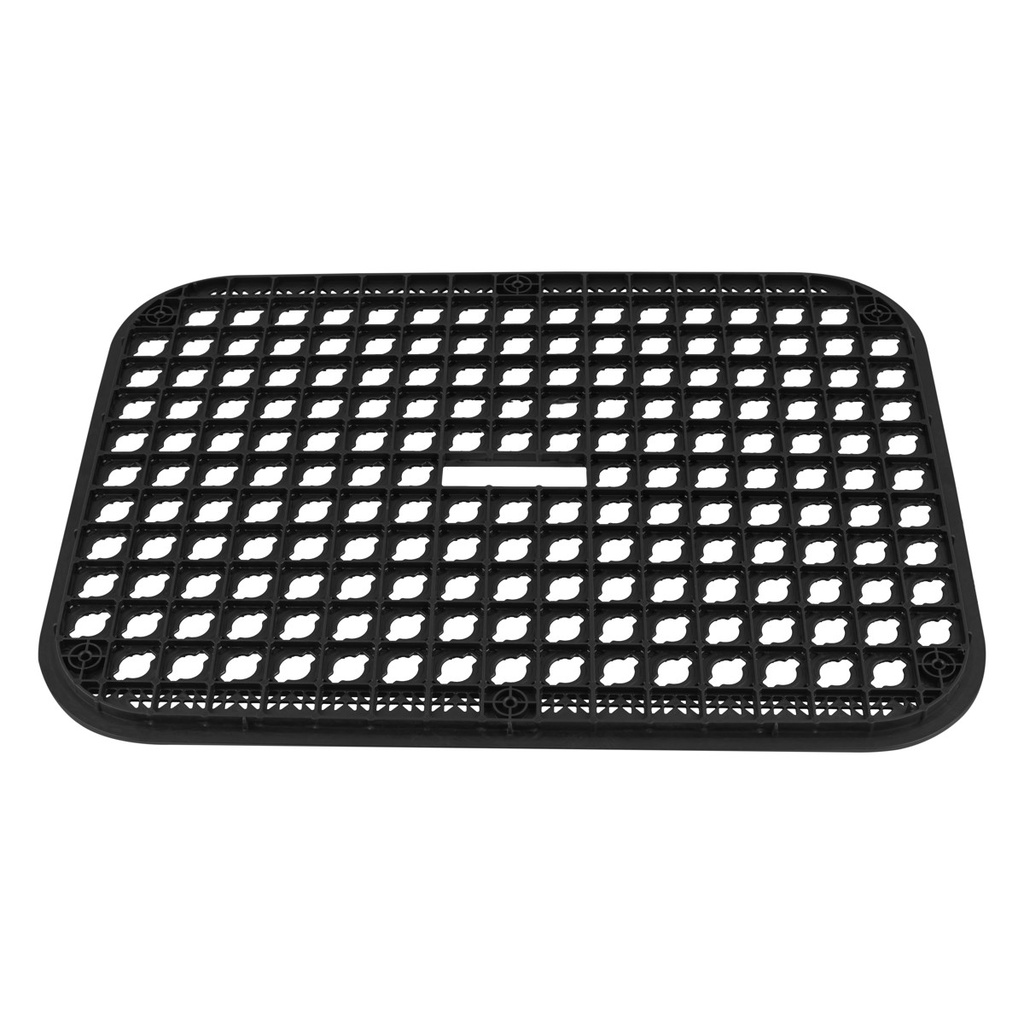

Der Montagerahmen für die Ventilbox Jumbo ist das große Gegenstück zum Standard-Rahmen. Er misst 495 × 660 mm und passt in die rechteckige Ventilbox 1220. Die Ventile hängen in den Haltern, der Verteiler liegt waagerecht und frei vom Kies, alles bleibt für die Wartung erreichbar.
Dabei sind vier Ventilhalter für 1"-Magnetventile. Den Mehrplatz gegenüber dem Montagerahmen Standard nutzen wir in der Praxis selten für zusätzliche Ventile, sondern für das, was in der kleinen Box nie Platz hat: einen Hauptabsperrhahn, einen Druckminderer, einen Filter vor der Ventilgruppe oder einfach genug Raum, um mit dem Schlüssel an die Verschraubungen zu kommen.
Der Rahmen ist aus Kunststoff, wiegt rund 0,6 kg und wird ohne Bodenplatte in die Box gelegt.
Das ist Platz, der später bei jeder Wartung Zeit spart.
Wann brauche ich die große Ventilbox mit Jumbo-Rahmen?
Immer dann, wenn neben den Ventilen noch Technik in den Schacht soll, oder wenn der Kasten in einer Fläche liegt, in der man ihn nicht zweimal aufgraben möchte. Bei Hausgärten mit vier Kreisen und einem Kugelhahn als Hauptabsperrung wird es in der Standardbox eng. In GaLaBau-Projekten planen wir die Jumbo-Box gern gleich mit Reserve für einen späteren fünften oder sechsten Kreis – der zusätzliche Ventilhalter muss dann allerdings separat geklärt werden.
Was ersetzt der Montagerahmen nicht?
Er ersetzt weder das Kiesbett unter der Box noch eine saubere Verrohrung. Wasser im Schacht muss nach unten abfließen können, sonst stehen die Spulen trotz Rahmen im Nassen. Und die Halter tragen die Ventile, nicht die Leitung – Zuleitung und Abgänge sollten mit einem flexiblen Ventilbox-Anschluss spannungsfrei angeschlossen werden, damit Bodensetzungen nicht an den Ventilen reißen. Für 3/4"-Ventile ist der Rahmen nicht ausgelegt.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Produkttyp | Montagerahmen für Ventilbox |
Passend für | Ventilbox Jumbo 1220 (67 × 49 cm) |
Rahmenmaß | 495 × 660 mm |
Ventilhalter im Lieferumfang | 4 Stück, für 1"-Ventile |
Material | Kunststoff |
Bodenplatte | nicht erforderlich |
Gewicht | ca. 0,6 kg |
Artikelnummer | PO-VBOX-RACK-JUMBO |
Passende Produkte und Zubehör
Ventilbox 1220, 67 × 49 × 33 cm
Häufige Fragen
Kann ich weitere Ventilhalter nachrüsten?
Ob und wie viele zusätzliche Halter der Jumbo-Rahmen aufnimmt, klären wir gerade. Wenn Sie mehr als vier Ventile in der Box planen, sprechen Sie uns vor der Bestellung an, dann sagen Sie uns die Ventilzahl und wir schlagen die Aufteilung vor.
Passt der Jumbo-Rahmen in die Ventilbox 1419?
Nein. Mit 495 × 660 mm ist er für die Box 1220 gemacht. Für die kleinere Box 1419 gibt es den Montagerahmen Standard mit 395 × 525 mm.
Welche Ventile empfehlen Sie für den Rahmen?
Für Hausgarten und GaLaBau bauen wir überwiegend Hunter PGV und Rain Bird 100-DV oder 100-HV in 1" ein. Beide passen in die Halter und lassen sich bei Bedarf mit Durchflussregelung ausstatten.
