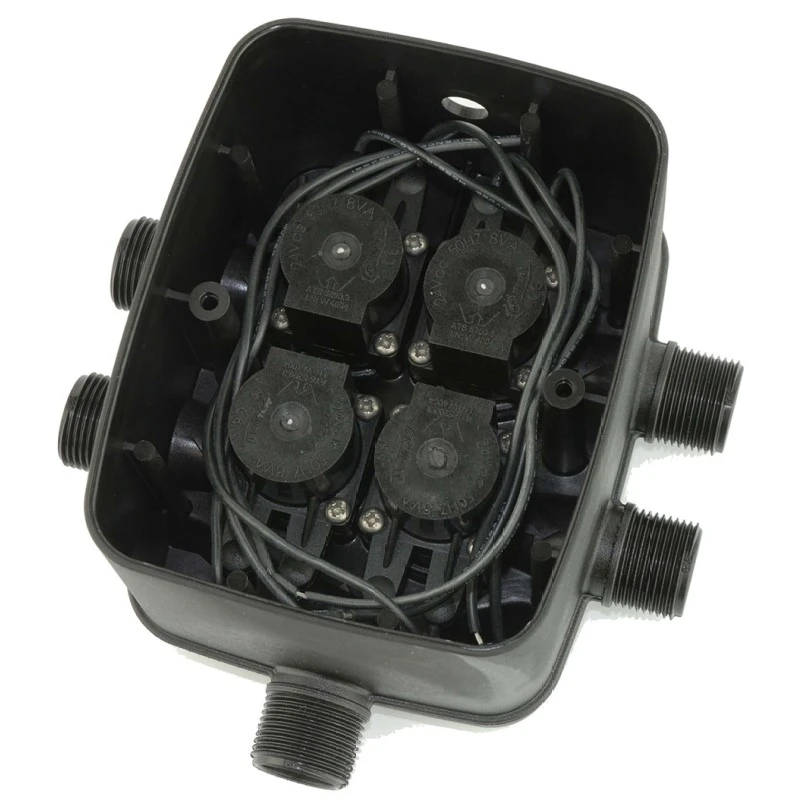

Ventilbox mit 4 Magnetventilen 24 V AC: vier Kreise auf Schuhkarton-Größe
Diese Ventilbox mit 4 Magnetventilen 24 V AC ist fertig verrohrt: Zulauf anschließen, vier Leitungen an die Abgänge, Ventilkabel ans Steuergerät – fertig. Alle Ein- und Ausgänge haben 3/4"-Außengewinde, die Box misst nur rund 18 × 17 × 10 cm.
Gedacht ist sie für Anlagen, bei denen wenig Platz ist und die Kreise klein sind: Dachterrasse mit Pflanzkübeln, Balkon, Innenhof, Reihenhausgarten mit Beet, Hecke und Hochbeet. Die 24-V-Ventile werden von jedem gängigen Bewässerungssteuergerät mit Netzteil geschaltet, zum Beispiel Hunter X-Core oder Rain Bird ESP-ME3.
Gibt es am Einbauort keinen Strom, ist die Schwester-Ausführung Ventilbox mit 4 Magnetventilen 9 V DC für batteriebetriebene Steuergeräte die richtige Wahl.
Weil alles vormontiert ist, entfällt das Zusammenschrauben von Verteiler und Ventilen auf engem Raum – die häufigste Fehlerquelle bei kleinen Anlagen sind undichte Gewinde.
Wie wird die 24-V-Ventilbox verkabelt?
Jedes der vier Ventile hat zwei Adern. Eine Ader jedes Ventils geht auf die gemeinsame Klemme (COM) des Steuergeräts, die zweite auf die jeweilige Station 1 bis 4. Für die Strecke zum Steuergerät nehmen Sie mehradriges Steuerkabel mit mindestens fünf Adern; die Verbindungen im Freien werden mit gelgefüllten Kabelverbindern DBY wasserdicht gemacht. Normale Lüsterklemmen korrodieren draußen in einer Saison.
Für welche Kreisgrößen reicht die kleine Ventilbox?
Die Box ist auf Tropfbewässerung, Mikrosprüher und kleine Sprühdüsen-Kreise ausgelegt – also auf das, was auf Balkon, Terrasse und im kleinen Garten tatsächlich läuft. Für Rasenflächen mit Getrieberegnern und mehreren Kubikmetern pro Stunde je Kreis ist sie nicht gedacht; dort bauen wir 1"-Ventile wie Hunter PGV in eine Ventilbox im Boden. Die Box selbst ist für die Aufstellung im Freien gebaut, aber nicht frostfest: Vor dem ersten Frost wird sie entleert oder abgebaut.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Produkttyp | Anschlussfertige Ventilbox, vormontiert |
Anzahl Magnetventile | 4 |
Spulenspannung | 24 V AC |
Anschlüsse | 3/4" Außengewinde, Ein- und Ausgänge |
Maße (L × B × H) | ca. 18 × 17 × 10 cm |
Steuerung | 24-V-AC-Steuergeräte (Netzbetrieb) |
Lieferumfang | inkl. Anschlussmaterial |
Artikelnummer | AN-4-MV-24-VAC |
Passende Produkte und Zubehör
Ventilbox 4 Magnetventile 9 V DC
Häufige Fragen
Kann ich die Ventilbox an einen Wasserhahn anschließen?
Ja. Zwischen Hahn und Box gehören ein Filter und, bei Trinkwasser, eine Sicherungseinrichtung gegen Rückfließen nach DIN EN 1717. Achtung: Der Hahn bleibt dann dauerhaft offen, die Box steht unter Leitungsdruck.
Welches Steuergerät brauche ich?
Jedes Bewässerungssteuergerät mit 24-V-AC-Ausgängen und mindestens vier Stationen, zum Beispiel Hunter X-Core, Hunter Pro-C oder Rain Bird ESP-ME3. Batterie- und Wasserhahn-Computer mit 9 V schalten diese Ventile nicht.
Kann ich weniger als vier Kreise nutzen?
Ja. Nicht benötigte Abgänge verschließen Sie mit einer Kappe mit 3/4"-Innengewinde, das Ventil wird im Steuergerät einfach nicht programmiert. So bleibt Reserve für einen späteren Kreis.
