Hunter EZDM (EZ-DM): aus ICC2 und HCC wird ein Zweidraht-System

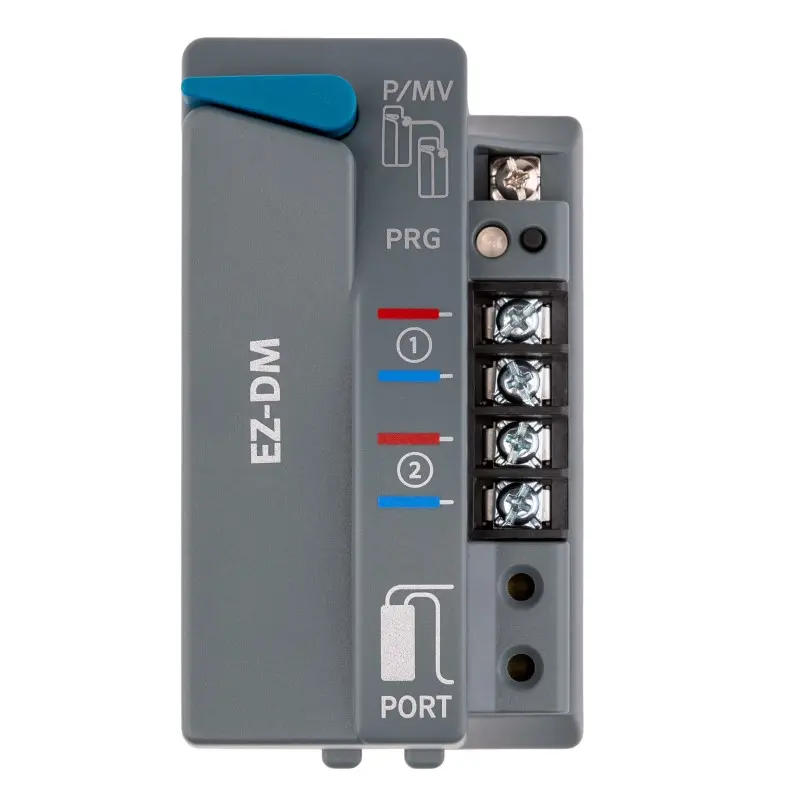

Das Hunter EZDM, bei Hunter als EZ-DM geführt, ist das Decoder-Ausgangsmodul für die Steuergeräte ICC2 und HCC. Eingesetzt in den Modulschacht macht es aus dem Steuergerät ein Zweidraht-System mit bis zu 54 Stationen plus Hauptventil, verteilt auf zwei unabhängige Zweidrahtpfade. Statt eines vieladrigen Steuerkabels zu jedem Ventilkasten läuft nur noch ein zweiadriges Kabel durchs Gelände, an dem die EZ-1-Decoder hängen.
Hinweis zum MCC: Enhanced-/MCC-kompatible EZDM ab Datumscode MAR 26 können auch im Hunter MCC verwendet werden. Ein Modul unterstützt bis zu 54 Decoderstationen; für bis zu 108 sind zwei geeignete Module erforderlich. Ältere EZDM sind nicht MCC-kompatibel.
Laut Hunter-Kabellängentabelle sind mit 4 mm² Querschnitt bis zu 1.160 m Leitungslänge möglich, mit 2,5 mm² 730 m und mit 1,5 mm² 458 m (eine aktive Spule am Zweidrahtpfad, nach aktueller metrischer Hunter-Tabelle). Eine Erdung der Zweidrahtpfade ist nicht vorgeschrieben. In gewitterreichen Lagen empfiehlt Hunter dennoch Überspannungsableiter mit Erdung.
Gedacht ist das Modul für weitläufige Anlagen mit verstreuten Ventilkästen: Parks, Wohnanlagen, Sportplätze, große Privatgrundstücke und Nachrüstungen, bei denen kein zusätzliches Kabel mehr verlegt werden soll.
Wie wird das EZDM eingebaut und mit konventionellen Modulen kombiniert?
Das Modul wird in das ausgeschaltete Steuergerät eingesetzt. Danach drücken Sie die Reset-Taste. Das ICC2 oder HCC erkennt das Modul und zeigt anschließend die erweiterte Stationszahl an. Mischbetrieb ist ausdrücklich vorgesehen: Konventionelle Ausgangsmodule ICM-400 oder ICM-800 bleiben nach Hunter-Anleitung in den niedrigeren Steckplätzen, die Decoder-Stationen kommen hinzu. Eine Stationsnummer darf dabei nicht doppelt vergeben werden, sonst schalten zwei Ventile gleichzeitig. Das ist bei Erweiterungen bestehender Anlagen praktisch: Die alten Kreise bleiben verdrahtet, neue Flächen hängen am Zweidraht.
Wann ist die klassische Einzelverdrahtung günstiger als Zweidraht?
Bei kleinen Anlagen mit wenigen, nah beieinander liegenden Ventilen. Jeder Decoder kostet extra, und ein vieladriges Steuerkabel zu einem einzigen Ventilkasten ist schnell verlegt. Zweidraht rechnet sich, wenn Ventilkästen weit auseinanderliegen, wenn Wege und Pflaster dazwischen liegen oder später erweitert werden soll. Der Haken liegt in der Fehlersuche: Ein Kurzschluss auf der Zweidrahtleitung legt alle Decoder dieses Pfads lahm. Wer Zweidraht-Anlagen betreut, sollte sie sauber dokumentieren. Mehr dazu im Ratgeber Bewässerungssteuerung.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Artikelnummer | HU-EZ-DM |
Hersteller | Hunter Industries |
Kompatibel mit | Hunter ICC2 und HCC; MCC nur mit geeigneter Modulversion ab MAR 26 |
Stationen | bis 54 plus Hauptventil |
Zweidrahtpfade | 2 |
Ausgang | 24 VAC, 50/60 Hz |
Leitungslänge (1 aktive Spule am Pfad) | 1.160 m bei 4 mm², 730 m bei 2,5 mm², 458 m bei 1,5 mm² |
Mischbetrieb | mit ICM-400/ICM-800 möglich |
Erdung | nicht vorgeschrieben, Überspannungsschutz optional |
Maße | 115 × 64 × 42 mm |
Passende Produkte und Zubehör
Häufige Fragen
Ab welcher Anlagengröße lohnt sich das EZDM?
Weniger die Zahl der Stationen entscheidet als die Entfernungen. Liegen Ventilkästen weit verstreut oder hinter Wegen und Pflasterflächen, spart der Zweidraht viel Grabarbeit. Bei wenigen Ventilen in einem Kasten neben dem Steuergerät ist die konventionelle Verdrahtung meist einfacher.
Funktioniert das EZDM auch mit dem Hunter Pro-C?
Nein. Das EZDM ist für ICC2 und HCC sowie in neuer, gekennzeichneter Ausführung für MCC vorgesehen. Für das Pro-C gibt es das eigene PC-DM-Decodermodul, an dem dieselben EZ-1-Decoder arbeiten. Die Decoder sind also nicht an ein Steuergerät gebunden, das Modul schon.
Welches Kabel brauche ich für die Zweidrahtleitung?
Hunter verlangt kein Spezialkabel, ein erdverlegbares Niederspannungskabel reicht. Den Querschnitt wählen Sie nach Länge: 1,5 mm² bis 458 m, 2,5 mm² bis 730 m, 4 mm² bis 1.160 m. Verbindungen im Erdreich gehören in wasserdichte Kabelverbinder.
