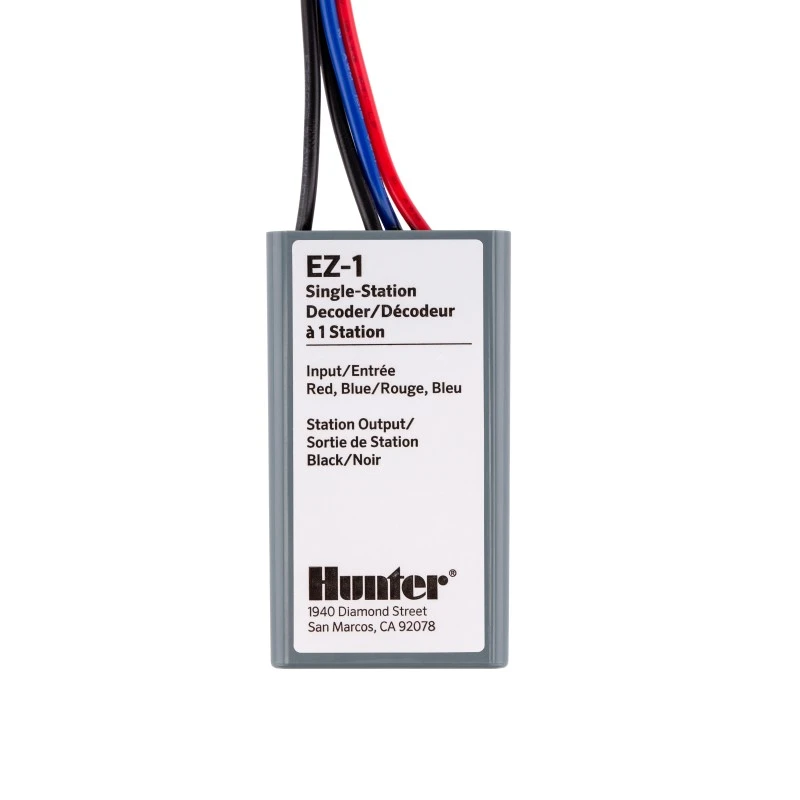

Hunter EZ1 (EZ-1): Ein-Stationen-Decoder für das Zweidraht-System
Der Hunter EZ1, bei Hunter EZ-1 genannt, ist der Decoder für eine Station im EZ-Zweidraht-System. Er sitzt im Ventilkasten zwischen der Zweidrahtleitung und dem Magnetventil und schaltet auf Befehl des Steuergeräts bis zu zwei 24-VAC-Magnetspulen derselben Station. Das Gehäuse ist nach IP68 dicht und darf dauerhaft unter Wasser stehen, eine Status-LED zeigt, ob der Decoder arbeitet.
Allein funktioniert er nicht. Im Steuergerät braucht es ein Decodermodul: beim ICC2 und HCC das EZDM mit bis zu 54 Stationen, beim Pro-C das PC-DM. Jede Decoder-Station bekommt einen eigenen EZ-1 mit eigener Stationsadresse.
Die mögliche Leitungslänge hängt vom Querschnitt ab: Mit 4 mm² sind es laut Hunter bis zu 1.160 m bei einer aktiven Spule am gesamten Zweidrahtpfad, mit 1,5 mm² 458 m. Bei zwei gleichzeitig aktiven Spulen am Pfad halbieren sich diese Werte. Ein über EZ-1 geschaltetes Hauptventil zählt mit. Maßgeblich sind Anzahl aktiver Spulen, Querschnitt und die passende Hunter-Tabelle.
Wie viele Ventile kann ein EZ-1 gleichzeitig schalten?
Bis zu zwei Magnetventile, die dann immer gemeinsam als eine Station laufen. Das ist praktisch, wenn zwei Ventile in einem Kasten dieselbe Fläche versorgen, etwa weil die Wassermenge für ein Ventil zu groß ist. Der Preis dafür: Die maximale Leitungslänge halbiert sich, mit 4 mm² von 1.160 auf 580 m, mit 1,5 mm² von 458 auf 229 m. Sollen zwei Ventile getrennt laufen, braucht jedes seinen eigenen Decoder. Mehr zu Ventilkästen und Ventilen finden Sie unter Ventilbox und Magnetventil.
Worauf achten Sie beim Anschluss im Ventilkasten?
Jede Verbindung im Kasten gehört in einen gelgefüllten, wasserdichten Kabelverbinder wie den DBY. Lassen Sie an Decoder und Zweidrahtleitung rund einen halben Meter Reserve, damit der Decoder zum Adressieren oder Prüfen aus dem Kasten gehoben werden kann. Notieren Sie im Plan, welche Stationsnummer in welchem Kasten sitzt. Ohne diese Liste wird jede spätere Fehlersuche zur Schatzsuche. Eine Erdung der Zweidrahtleitung ist nach Hunter nicht vorgeschrieben, Überspannungsableiter sind als Option vorgesehen.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Artikelnummer | HU-EZ-1 |
Hersteller | Hunter Industries |
Stationen | 1 |
Magnetspulen | bis 2 × 24 VAC je Decoder |
Betriebsspannung | 24 VAC, 50/60 Hz |
Schutzart | IP68, untertauchbar |
Anzeige | Status-LED |
Leitungslänge 4 mm² | 1.160 m (1 Spule) / 580 m (2 Spulen) |
Leitungslänge 1,5 mm² | 458 m (1 Spule) / 229 m (2 Spulen) |
Kompatibel mit | ICC2, HCC (mit EZDM), Pro-C (mit PC-DM) |
Maße | 73 × 42 × 16 mm |
Passende Produkte und Zubehör
Häufige Fragen
Kann ich den EZ-1 direkt an ein normales Steuergerät anschließen?
Nein. Im Steuergerät ist immer ein Decodermodul nötig, beim ICC2 und HCC das EZDM, beim Pro-C das PC-DM. Ohne dieses Modul erkennt das Steuergerät den Decoder nicht. Rein konventionelle Steuergeräte wie das X-Core lassen sich nicht auf EZ-Decoder umrüsten.
Wie viele EZ-1-Decoder passen an eine Zweidrahtleitung?
Mit dem EZDM im ICC2 oder HCC sind bis zu 54 Decoder-Stationen plus Hauptventil möglich, verteilt auf zwei Zweidrahtpfade. Das reicht für die meisten Projekte im Garten- und Landschaftsbau. Beim Pro-C mit PC-DM gilt die Stationszahl des Pro-C-Moduls.
Lässt sich ein EZ-1 später einer anderen Station zuweisen?
Ja. Die Stationsadresse kann neu programmiert werden, etwa über eine Kabelverbindung mit dem Diagnosetool EZ-DT. Das ist praktisch, wenn Zonen umgeplant werden oder ein defekter Decoder durch einen neuen ersetzt wird.
