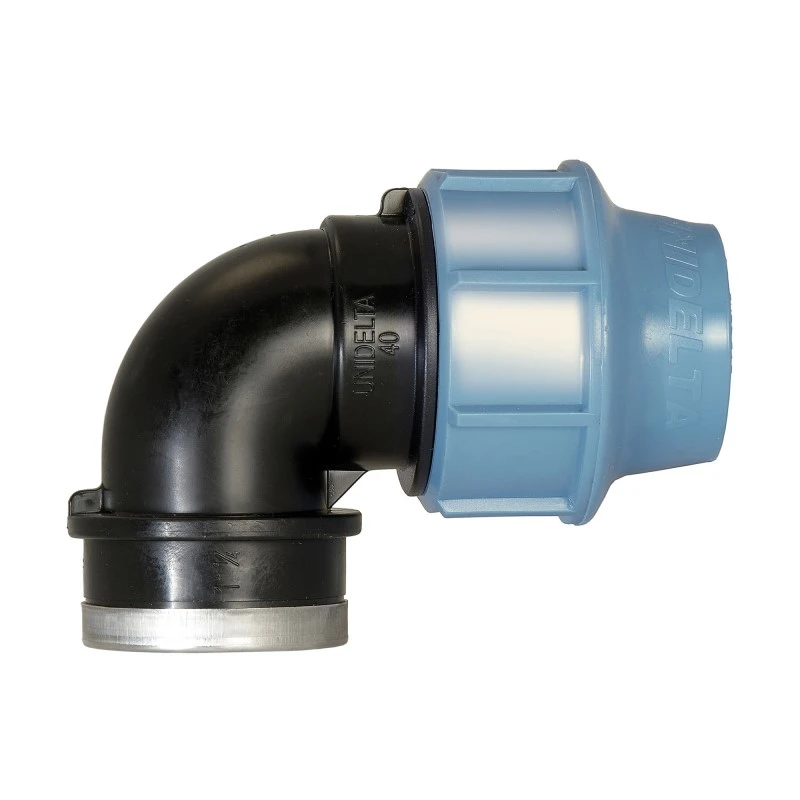

PE-Winkelkupplung mit Innengewinde: Leitungsende mit Gewindeanschluss
Die PE-Winkelkupplung mit Innengewinde von Unidelta schließt eine PE-Leitung unter 90° an ein Bauteil mit Außengewinde an. Typisch am Leitungsende: Das Rohr kommt im Graben an, das Innengewinde zeigt nach oben, und dort wird ein Standrohr, Nippel oder Regneranschluss eingeschraubt.
Wir führen 28 Kombinationen von 16 mm × 1/2" bis 110 mm × 4". Bei 40 mm gibt es zusätzlich eine 3/4"-Ausführung, praktisch für eine dicke Leitung mit kleinem Endgerät. Körper aus PP, Klemmring aus POM, O-Ring als Dichtung, laut Unidelta bis 16 bar.
Für Bauteile mit Innengewinde nehmen Sie die Winkelkupplung mit Außengewinde, für eine Ecke mit zusätzlichem Abgang die T-Winkelkupplung. Die Größe richtet sich nach dem Außendurchmesser des Rohrs und dem Gewinde des Bauteils, das Sie aufschrauben.
Welche Innengewinde gibt es bei welchem Rohr?
- 16 und 20 mm: 1/2", 3/4"
- 25 mm: 1/2", 3/4", 1"
- 32 mm: 1/2", 3/4", 1", 1 1/4"
- 40 mm: 3/4", 1", 1 1/4", 1 1/2"
- 50 mm: 1 1/4", 1 1/2", 2"
- 63 mm: 1 1/2", 2", 2 1/2"
- 75 mm: 2", 2 1/2", 3"; 90 mm: 3", 4"; 110 mm: 3", 4"
Fehlt eine Kombination, hilft ein Reduziernippel. Der ist aber eine Dichtstelle mehr.
Wie baue ich einen Überflur-Regner auf dem Winkel auf?
Winkel ans Leitungsende, Innengewinde nach oben. Hinein kommt ein Standrohr oder Nippel in passender Länge, darauf der Regner. Für Beetregner über Stauden nehmen wir Standrohre, die den Regner über die Pflanzenhöhe heben, etwa aus den PE-Sonderformen.
Der Haken: Ein hohes Standrohr ist ein langer Hebel. Wird es angestoßen, wirkt die Kraft auf das Gewinde im Winkel. Stützen Sie hohe Standrohre mit einem Pflock ab.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Hersteller | Unidelta |
Produkttyp | Klemmverbinder Winkel 90°, Klemm x Innengewinde |
Rohr-Außendurchmesser | 16, 20, 25, 32, 40, 50, 63, 75, 90, 110 mm |
Gewinde | Innengewinde 1/2" bis 4" (je nach Rohr) |
Körper / Überwurfmutter | Polypropylen (PP-B) |
Klemmring / Dichtung | POM / O-Ring NBR |
Nenndruck | bis 16 bar (PN 16 bei 20 °C) |
Passende Rohre | PE-Rohr hoher und niedriger Dichte, metrisch |
Artikelnummern | UD-WIG-16-1-2 bis UD-WIG-110-4 |
Anzahl Ausführungen | 28 |
Passende Produkte und Zubehör
PE-Winkelkupplung mit Außengewinde
PE-T-Winkelkupplung mit Innengewinde
Häufige Fragen
Passt der Winkel an ein Hunter PGV mit Außengewinde?
Ja, an die MMB-Ausführung mit 1" Außengewinde. Bei 32-mm-Leitung nehmen Sie die 32 mm × 1". Gewinde des Ventils mit Teflonband eindichten und gerade eindrehen, damit das Ventil nicht verspannt im Kasten sitzt.
Kann ich einen Messingnippel in das Kunststoff-Innengewinde schrauben?
Ja, das ist üblich. Achten Sie auf ein sauberes Gewinde ohne Grat und ziehen Sie nur handfest plus ein kurzes Stück an. Messing ist härter als PP und kann das Innengewinde beim Überdrehen aufweiten.
Warum tropft der Winkel am Klemmanschluss, nicht am Gewinde?
Meist steckt das Rohr nicht bis zum Anschlag, oder es wurde schräg abgeschnitten. Mutter lösen, Rohr nachschieben bzw. rechtwinklig neu abschneiden, Mutter wieder anziehen. Den O-Ring dabei auf Beschädigung prüfen.
Mehr zum Thema: Klemmverbinder · Beetbewässerung · Unidelta Klemmverbinder
