PE-Winkelkupplung mit Außengewinde: aus dem Graben direkt ins Bauteil

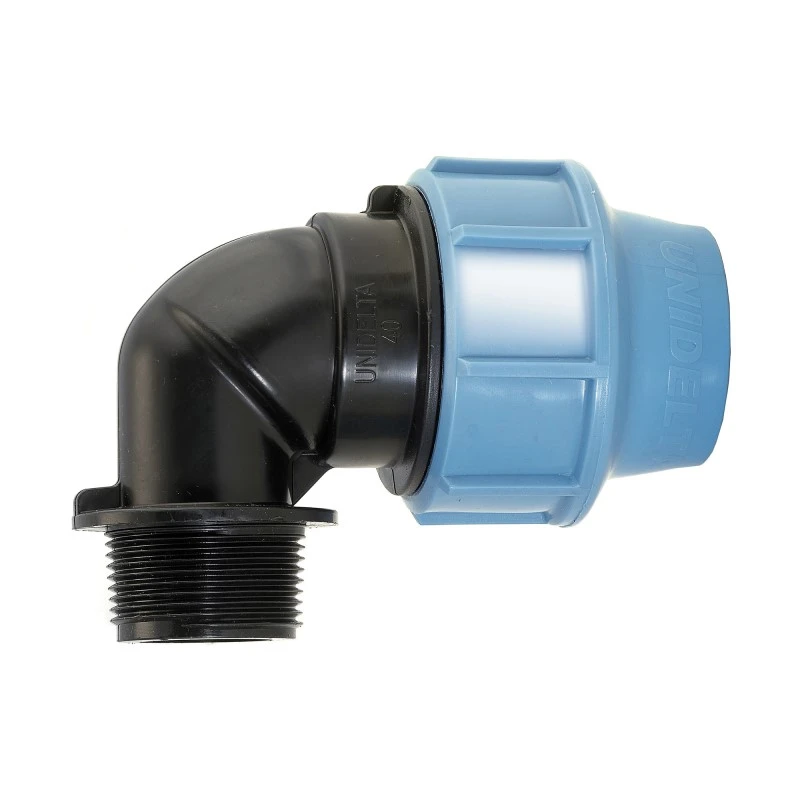

Die PE-Winkelkupplung mit Außengewinde von Unidelta verbindet ein PE-Rohr unter 90° mit einem Bauteil, das Innengewinde hat. Die Leitung kommt waagerecht im Graben an, das Gewinde zeigt nach oben oder zur Seite. So steigt sie ohne zusätzliches Formteil zum Ventil, zur Wassersteckdose oder zum Pumpenanschluss.
Wir führen 25 Kombinationen von 16 mm × 1/2" bis 110 mm × 4". Körper aus PP, Klemmring aus POM, Dichtung als O-Ring. Laut Unidelta ist die Serie bis 16 bar freigegeben.
Hat das Gegenstück Außengewinde, nehmen Sie die Winkelkupplung mit Innengewinde. Für den geraden Übergang gibt es die PE Kupplung mit Außengewinde.
Die passende Gewindegröße wählen Sie nach dem Bauteil, nicht nach dem Rohr. Bei 32 mm sind 1/2" bis 1 1/4" lieferbar, bei 50 mm 1 1/4" bis 2".
Welche Kombinationen aus Rohr und Außengewinde gibt es?
- 16 und 20 mm: 1/2", 3/4"
- 25 mm: 1/2", 3/4", 1"
- 32 mm: 1/2", 3/4", 1", 1 1/4"
- 40 mm: 1", 1 1/4", 1 1/2"
- 50 mm: 1 1/4", 1 1/2", 2"
- 63 mm: 1 1/2", 2", 2 1/2"
- 75 mm: 2 1/2", 3"; 90 mm: 3", 4"; 110 mm: 4"
Fehlt eine Kombination, hilft ein Reduziernippel auf der Gewindeseite. Das ist aber eine Dichtstelle mehr.
Wann ist ein Winkel mit Gewinde besser als Rohr biegen?
PE-Rohr lässt sich biegen, aber nur in großen Radien. Unmittelbar vor einem Ventil im Ventilkasten reicht der Platz dafür nicht. Ein geknicktes Rohr verengt den Querschnitt und bricht später an dieser Stelle. Der Winkel schafft die 90° auf wenigen Zentimetern.
Die Einschränkung: Der Winkel ist starr. Setzt sich der Boden oder wird am Ventil gezogen, wirkt die Kraft direkt aufs Gewinde. Im Ventilkasten lassen wir deshalb etwas Rohrbogen vor dem Winkel, damit die Leitung nachgeben kann.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Hersteller | Unidelta |
Produkttyp | Klemmverbinder Winkel 90°, Klemm x Außengewinde |
Rohr-Außendurchmesser | 16, 20, 25, 32, 40, 50, 63, 75, 90, 110 mm |
Gewinde | Außengewinde 1/2" bis 4" (je nach Rohr) |
Körper / Überwurfmutter | Polypropylen (PP-B) |
Klemmring / Dichtung | POM / O-Ring NBR |
Nenndruck | bis 16 bar (PN 16 bei 20 °C) |
Passende Rohre | PE-Rohr hoher und niedriger Dichte, metrisch |
Artikelnummern | UD-WAG-16-1-2 bis UD-WAG-110-4 |
Anzahl Ausführungen | 25 |
Passende Produkte und Zubehör
PE-Winkelkupplung mit Innengewinde
Montageschlüssel PE-Fittings 16–40
Häufige Fragen
Passt der Winkel an ein Magnetventil mit Innengewinde?
Ja. Beim Hunter PGV-100G mit 1" Innengewinde nehmen Sie bei 32-mm-Rohr die 32 mm × 1", bei 25-mm-Rohr die 25 mm × 1". Der Winkel ist praktisch, wenn die Leitung von unten in den Ventilkasten kommt.
Wie fest ziehe ich das Außengewinde an?
Handfest plus ein kurzes Stück mit dem Schlüssel, nach dem Eindichten mit Teflonband oder Dichtfaden. Kunststoffgewinde reißen, wenn sie überdreht werden. Undicht? Lieber neu eindichten als nachziehen. Kunststoff gegen Messing erst recht vorsichtig.
Kann ich den Winkel nach oben und nach unten einbauen?
Ja, die Einbaulage ist frei. Zeigt das Gewinde nach unten, etwa an einem Pumpenanschluss, achten Sie darauf, dass die Leitung zum Entleeren nicht in einer Senke liegt. Im Ventilkasten zeigt das Gewinde meist nach oben.
