PE Kupplung Winkel 90°: Richtungswechsel ohne Rohrbiegen

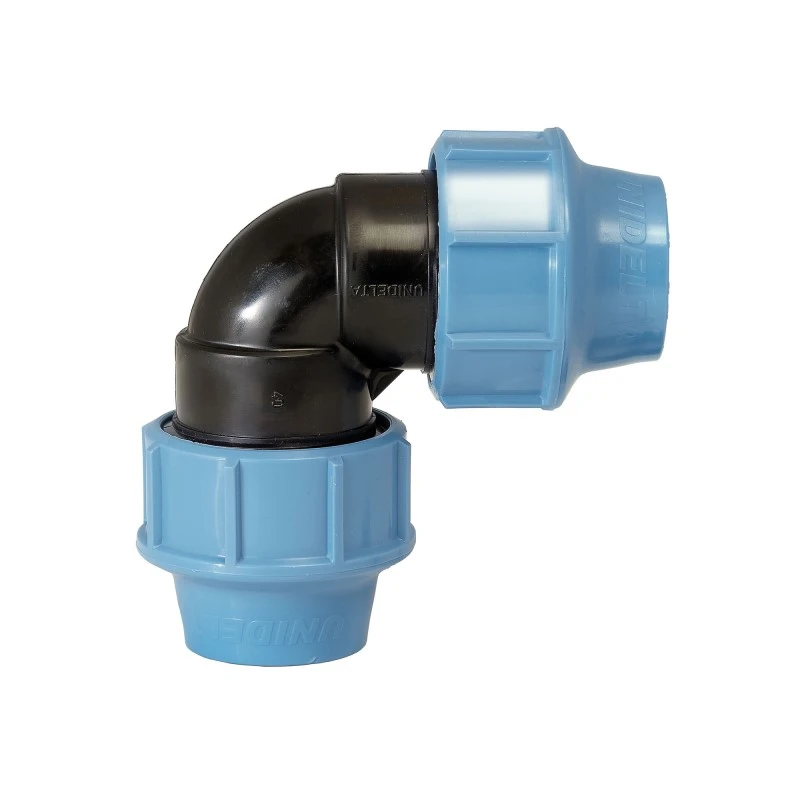

Die PE Kupplung Winkel von Unidelta ist ein Klemmverbinder, der zwei PE-Rohre gleichen Durchmessers im rechten Winkel verbindet. Sie brauchen keinen Schweißautomaten und keine Pressmaschine: Rohr einschieben, Überwurfmutter anziehen, fertig. Wir führen den Winkel für Rohre von 16 bis 110 mm.
Körper und Überwurfmutter bestehen aus Polypropylen, der Klemmring aus Polyacetal (POM), die Dichtung ist ein O-Ring aus NBR. Unidelta gibt PN 16 bei 20 °C an. Für Hausgarten-Anlagen mit 3 bis 6 bar ist das reichlich Reserve.
Ein Winkel ist dort sinnvoll, wo das Rohr um eine Hausecke, an einer Mauer entlang oder senkrecht aus dem Graben nach oben geführt wird. PE-Rohr lässt sich zwar biegen, aber nur in großen Radien. Eine scharfe Ecke knickt es. Alle Formteile der Serie finden Sie in der Kategorie Klemmverbinder.
Welche Winkel-Größe für welche Leitung?
Die Größe richtet sich nach dem Außendurchmesser des Rohrs, er steht auf dem Rohr aufgedruckt. Grobe Einsatzbereiche aus unseren Anlagen:
- 16 und 20 mm: Zuleitungen zu Tropfzonen und Einzelregnern
- 25 und 32 mm: Hauptleitung im Hausgarten, bis etwa 2–3 m³/h
- 40 und 50 mm: große Gärten, Sportanlagen, Pumpenleitungen
- 63 bis 110 mm: Hauptleitungen in Landwirtschaft und Gartenbau
Für Übergänge zwischen zwei Durchmessern nehmen Sie Reduzierstücke, für Abgänge auf Gewinde die Winkelkupplung mit Innengewinde oder mit Außengewinde.
Wie wird der Klemmverbinder dicht montiert?
- Rohr rechtwinklig mit einer Rohrschere abschneiden, Grat entfernen.
- Ab 40 mm die Kante leicht anfasen, damit der O-Ring beim Einschieben nicht verrutscht. Ein Anfasgerät erledigt das sauber.
- Überwurfmutter lockern, Rohr bis zum Anschlag einschieben, Mutter von Hand und dann mit dem Montageschlüssel anziehen.
Der häufigste Fehler: Das Rohr steckt nicht bis zum Anschlag. Dann hält der Klemmring nur auf wenigen Millimetern, und unter Druck zieht es das Rohr heraus.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Hersteller | Unidelta |
Produkttyp | Klemmverbinder Winkel 90°, Klemm x Klemm |
Rohr-Außendurchmesser | 16, 20, 25, 32, 40, 50, 63, 75, 90, 110 mm |
Körper / Mutter | Polypropylen (PP) |
Klemmring | Polyacetal (POM) |
Dichtung | O-Ring NBR |
Nenndruck | PN 16 bei 20 °C (Angabe für d20) |
Passende Rohre | PE-Druckrohr (PE80/PE100) mit Außendurchmesser in mm |
Artikelnummern | UD-W-16 bis UD-W-110 |
Passende Produkte und Zubehör
PE-Winkelkupplung mit Innengewinde
Montageschlüssel PE-Fittings 16–40
Häufige Fragen
Muss ich das PE-Rohr vor der Montage anschrägen?
Bei kleinen Durchmessern bis 32 mm reicht ein sauberer, rechtwinkliger Schnitt ohne Grat. Ab 40 mm erleichtert eine leichte Fase das Einschieben durch den O-Ring und verhindert, dass er verrutscht.
Kann ich den Verbinder nach der Montage wieder lösen?
Ja, die Überwurfmutter lässt sich aufdrehen und das Rohr herausziehen. Der Klemmring hat sich dabei aber in die Rohroberfläche gedrückt. Schneiden Sie das Rohrende vor der erneuten Montage ab. Den O-Ring vorher prüfen.
Passt der Winkel auch auf Rohr in Zoll-Maßen?
Nein. Die Kupplungen sind für metrische PE-Rohre ausgelegt. Ein ¾"-Schlauch oder Rohr mit Zollmaß hat einen anderen Außendurchmesser und dichtet nicht sicher. Für den Übergang auf ein Zollgewinde gibt es Winkelkupplungen mit Innen- oder Außengewinde in derselben Serie.
Kann der Winkel im Boden bleiben?
Ja, Klemmverbinder aus PP werden direkt im Erdreich verlegt. Legen Sie die Verbindung spannungsfrei und verfüllen Sie mit steinfreiem Material. Vor dem Verfüllen machen wir eine Druckprobe, damit eine undichte Verbindung nicht erst nach dem Rasensäen auffällt.
