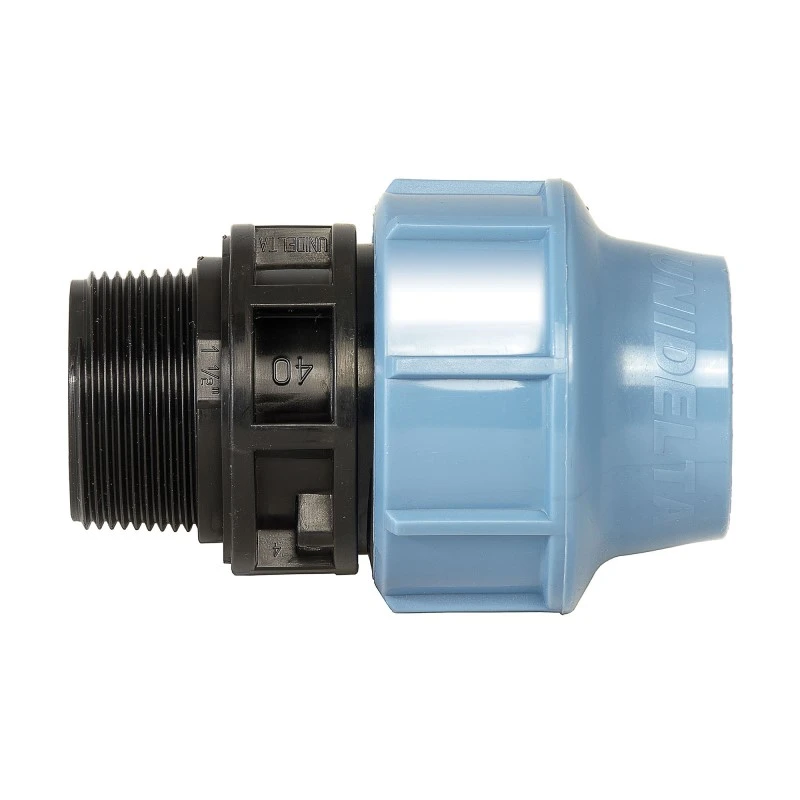

PE Kupplung mit Außengewinde: vom Rohr direkt ins Gewinde
Die PE Kupplung mit Außengewinde von Unidelta ist das Übergangsstück vom PE-Rohr auf ein Bauteil mit Innengewinde. Auf der einen Seite Klemmverschraubung für das Rohr, auf der anderen ein Außengewinde in Zoll. Ein Zwischenstück brauchen Sie nicht.
Wir führen 35 Kombinationen von 16 mm × 1/2" bis 110 mm × 4". Zu jedem Rohrdurchmesser gibt es mehrere Gewindegrößen, das ist der eigentliche Vorteil: Sie wählen das Gewinde nach dem Bauteil, nicht nach dem Rohr. Ein 32er-Rohr gibt es etwa mit 1/2", 3/4", 1", 1 1/4" und 1 1/2".
Typische Gegenstücke mit Innengewinde: das Hunter PGV Magnetventil in der IG-Ausführung, Kugelhähne, Verteiler, Filtergehäuse. Körper aus PP, Klemmring aus POM, O-Ring aus NBR, laut Unidelta bis 16 bar. Das spart Formteile und Dichtstellen.
Welche Gewindegröße passt zu welchem Rohrdurchmesser?
Lieferbar sind bei uns:
- 16 mm: 1/2", 3/4"
- 20 und 25 mm: 1/2", 3/4", 1"
- 32 mm: 1/2" bis 1 1/2"
- 40 mm: 1" bis 2"
- 50 mm: 1" bis 2"
- 63 mm: 1 1/4" bis 2 1/2"
- 75 und 90 mm: 2" bis 3" bzw. 4"
- 110 mm: 2", 3", 4"
Zur Orientierung: Ein Gewinde kleiner als der Rohrquerschnitt bremst den Durchfluss. 32 mm auf 1/2" ist für einen Tropfkreis in Ordnung, für eine Regnerhauptleitung nicht.
Wie dichte ich das Außengewinde ab?
Das Außengewinde wird mit Teflonband oder Gewindedichtfaden eingedichtet. Gegen Kunststoff-Innengewinde genügen wenige Lagen. Ziehen Sie mit Gefühl an: Kunststoffgewinde lassen sich überdrehen, und ein gerissenes Innengewinde am Ventil ist teurer als die Kupplung.
Reihenfolge auf der Baustelle: erst das Gewinde ins Bauteil drehen, dann das Rohr in die Klemmseite schieben und die Mutter anziehen. So verdrehen Sie das Rohr nicht beim Eindrehen.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Hersteller | Unidelta |
Produkttyp | Klemmverbinder gerade, Klemm x Außengewinde |
Rohr-Außendurchmesser | 16, 20, 25, 32, 40, 50, 63, 75, 90, 110 mm |
Gewinde | Außengewinde 1/2" bis 4" (je nach Rohr) |
Körper / Überwurfmutter | Polypropylen (PP-B) |
Klemmring / Dichtung | POM / O-Ring NBR |
Nenndruck | bis 16 bar (PN 16 bei 20 °C) |
Passende Rohre | PE-Rohr hoher und niedriger Dichte, metrisch |
Artikelnummern | UD-KAG-16-1-2 bis UD-KAG-110-4 |
Anzahl Ausführungen | 35 |
Passende Produkte und Zubehör
PE-Winkelkupplung mit Außengewinde
PE-T-Kupplung mit Außengewinde
Montageschlüssel PE-Fittings 16–40
Häufige Fragen
Welche Kupplung brauche ich für ein Hunter PGV mit 1" Innengewinde?
Bei einer 32er-Hauptleitung die Ausführung 32 mm × 1", bei 25-mm-Rohr die 25 mm × 1". Für jede Ventilseite eine Kupplung. Hat das Ventil Außengewinde (MMB-Ausführung), nehmen Sie stattdessen die Kupplung mit Innengewinde.
Kann ich die Kupplung an ein Metallgewinde schrauben?
Ja, an Messing- oder verzinkte Innengewinde funktioniert das. Ziehen Sie das Kunststoffgewinde nicht mit langen Zangen an. Bei häufig bewegten Anschlüssen, etwa an Pumpen mit Vibration, prüfen wir die Verbindung nach den ersten Betriebsstunden.
Was ist der Unterschied zur Kupplung mit Innengewinde?
Nur das Gewinde: Außengewinde schraubt in ein Bauteil mit Innengewinde, Innengewinde nimmt ein Bauteil mit Außengewinde auf. Rohrseite und Material sind gleich. Schauen Sie vor der Bestellung auf das Gegenstück.
Mehr zum Thema: Klemmverbinder · Unidelta Klemmverbinder · Ventilbox & Magnetventil im Garten
