PE Kupplung mit Innengewinde: das Rohr auf ein Außengewinde bringen

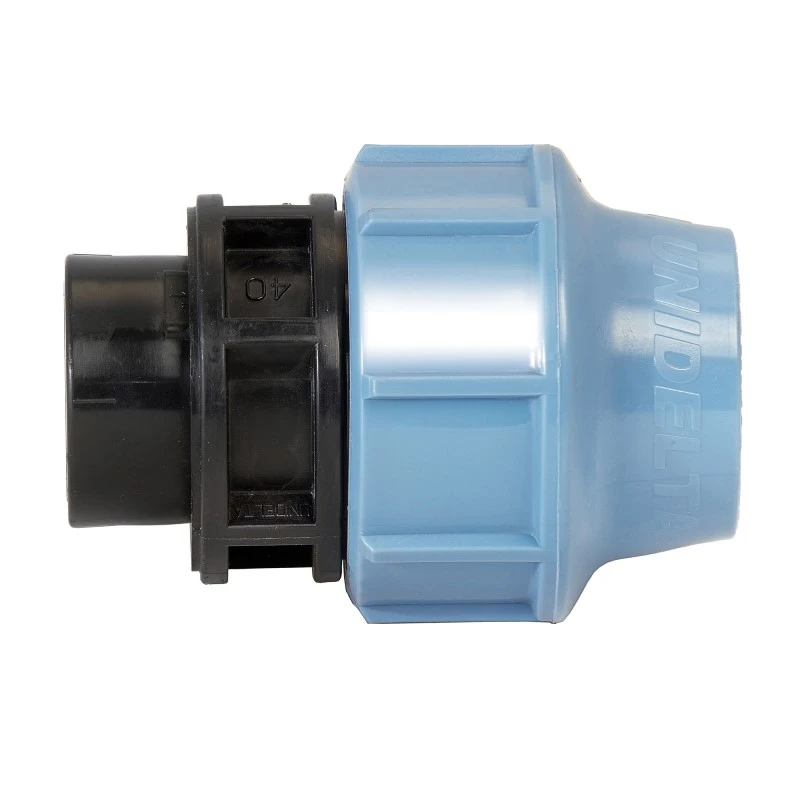

Die PE Kupplung mit Innengewinde von Unidelta nimmt auf der Gewindeseite ein Bauteil mit Außengewinde auf, auf der anderen Seite klemmt sie das PE-Rohr. Damit schließen Sie Rohre direkt an Filter, Ventile, Wasserzähler oder Doppelnippel an.
Wir haben 31 Kombinationen von 16 mm × 1/2" bis 110 mm × 4". Das Innengewinde ist laut unseren Lieferantendaten mit einem Verstärkungsring aus verzinktem Stahl versehen. Der Ring nimmt die Spreizkraft auf, wenn ein Außengewinde eingedreht wird, und schützt das Kunststoffgewinde vor dem Aufreißen.
Typische Gegenstücke mit Außengewinde: der Arkal 1" Scheibenfilter mit 1" AG, das Hunter PGV in der MMB-Ausführung mit 1" AG oder ein Doppelnippel aus dem Fittingsortiment. Unidelta gibt die Serie bis 16 bar frei. Hängt die Leitung am Trinkwassernetz, gehört eine Sicherungsarmatur nach DIN EN 1717 davor.
Welche Innengewinde-Größen gibt es je Rohrdurchmesser?
- 16 mm: 1/2", 3/4"
- 20 und 25 mm: 1/2", 3/4", 1"
- 32 mm: 1/2", 3/4", 1", 1 1/4"
- 40 mm: 1", 1 1/4", 1 1/2"
- 50 mm: 1 1/4", 1 1/2", 2"
- 63 mm: 1 1/4" bis 2 1/2"
- 75 und 90 mm: 2" bis 3" bzw. 4"
- 110 mm: 3", 4"
Fehlt die Kombination, die Sie brauchen, hilft ein PP-Reduziernippel auf der Gewindeseite. Das kostet aber eine weitere Dichtstelle.
Warum tropft das Innengewinde nach der Montage?
Meist aus einem von drei Gründen: Das Außengewinde ist nicht eingedichtet, es ist zu kurz und greift nur zwei, drei Gänge, oder die Kupplung wurde verkantet eingedreht. Dichten Sie das Außengewinde mit Teflonband oder Dichtfaden ein und drehen Sie gerade ein.
Der Haken bei Metallgewinden: Messing- oder Stahlnippel mit scharfem Gewindeauslauf schneiden sich in Kunststoff. Nicht mit Gewalt nachziehen, sondern Gewinde prüfen und neu eindichten.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Hersteller | Unidelta |
Produkttyp | Klemmverbinder gerade, Klemm x Innengewinde |
Rohr-Außendurchmesser | 16, 20, 25, 32, 40, 50, 63, 75, 90, 110 mm |
Gewinde | Innengewinde 1/2" bis 4" (je nach Rohr) |
Gewindeverstärkung | Ring aus verzinktem Stahl (lt. Lieferant) |
Körper / Überwurfmutter | Polypropylen (PP-B) |
Klemmring / Dichtung | POM / O-Ring NBR |
Nenndruck | bis 16 bar (PN 16 bei 20 °C) |
Passende Rohre | PE-Rohr hoher und niedriger Dichte, metrisch |
Artikelnummern | UD-KIG-16-1-2 bis UD-KIG-110-4 |
Anzahl Ausführungen | 31 |
Passende Produkte und Zubehör
PE-Winkelkupplung mit Innengewinde
PE-T-Kupplung mit Innengewinde
Häufige Fragen
Passt die Kupplung an einen Gartenwasserhahn?
An das Außengewinde eines Auslaufhahns ja, sofern die Größe stimmt, meist 1/2" oder 3/4". Bei Anschluss an das Trinkwassernetz gehört zwischen Hausinstallation und Bewässerung eine Sicherungsarmatur nach DIN EN 1717, etwa ein Rückflussverhinderer oder Systemtrenner.
Welche Kupplung nehme ich für den Arkal 1" Scheibenfilter?
Der Filter hat 1" Außengewinde. Bei 32-mm-Rohr nehmen Sie also die 32 mm × 1", bei 40-mm-Rohr die 40 mm × 1". Je Filterseite eine Kupplung. Das Filtergewinde vorher mit Teflonband eindichten.
Kann ich die Kupplung bei Frost im Boden lassen?
Die Kupplung selbst ja, das Wasser darin nicht. Vor dem Winter muss die Leitung entleert werden. Gefriert stehendes Wasser im Gewindebereich, kann der Kunststoff reißen, auch mit Verstärkungsring. Nach dem Entleeren können sie im Boden bleiben.
