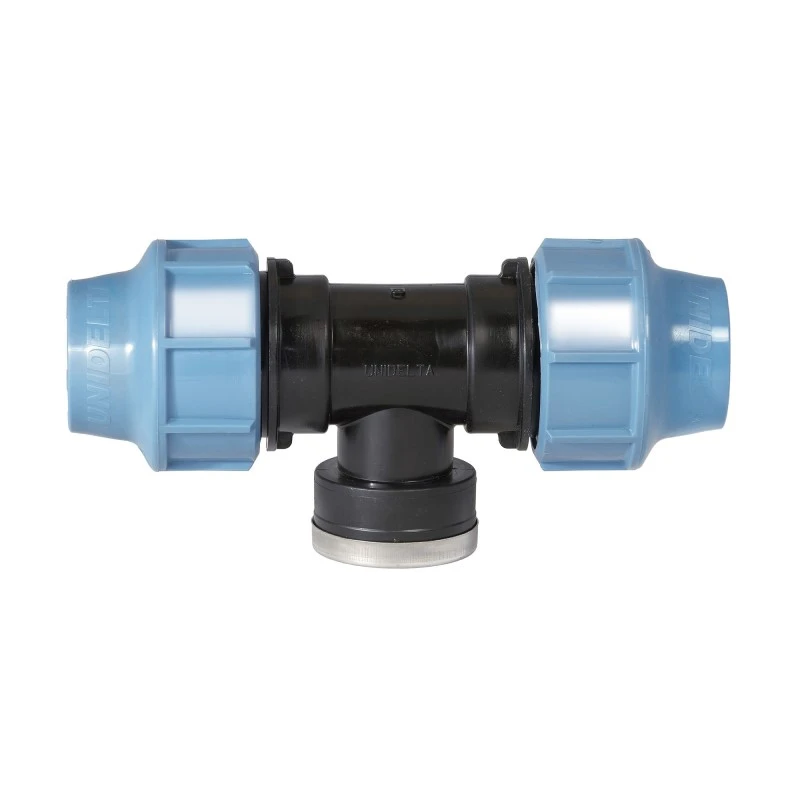

PE-T-Kupplung mit Innengewinde: der Gewindeabgang mitten in der Leitung
Die PE-T-Kupplung mit Innengewinde von Unidelta hat zwei Klemmanschlüsse für den Durchgang und einen Abgang mit Innengewinde. Damit setzen Sie direkt in die Leitung einen Anschluss für Bauteile mit Außengewinde: Regner-Gelenkanschluss, Kugelhahn, Manometer über einen Nippel, Entleerungsventil.
Wir haben 30 Kombinationen von 16 mm × 1/2" bis 110 mm × 4". Das Rohr läuft auf beiden Seiten im gleichen Durchmesser durch, nur der Abgang hat Gewinde. Laut Unidelta ist die Serie bis 16 bar freigegeben.
Soll am Abgang ein Rohr weiterlaufen, nehmen Sie die normale PE-T-Kupplung oder die T-Reduzierkupplung. Für ein Bauteil mit Innengewinde gibt es die T-Kupplung mit Außengewinde.
Welche Gewindegröße zu Ihrem Rohr lieferbar ist, sehen Sie im Variantenfeld. Bei 32 mm gibt es zum Beispiel 1/2", 3/4", 1" und 1 1/4", bei 63 mm 1 1/4" bis 2 1/2".
Wie baue ich mit dem T-Stück einen Regneranschluss?
In die Hauptleitung kommt das T-Stück mit 1/2" oder 3/4" Innengewinde, je nach Regner. Ins Gewinde schrauben Sie einen Nippel oder Gelenkanschluss, darauf den Regner. Für Versenkregner im Rasen nehmen wir statt eines starren Nippels ein Flexrohr, damit der Regner bündig mit der Rasenkante sitzt und ein Rasenmäher-Rad nicht die Leitung abschert.
Das Gewinde des Gelenkanschlusses vorher mit Teflonband eindichten.
Wo setze ich ein T-Stück mit Gewinde zum Entleeren?
Am tiefsten Punkt der Leitung. Dort kommt ein Kugelventil ins Innengewinde. Im Herbst öffnen Sie es, und die Leitung läuft leer. Ein Kies- oder Splittpaket unter der Entleerung nimmt das Wasser auf.
Die Einschränkung: Liegt die Leitung nicht mit Gefälle zu diesem Punkt, bleibt in Senken Wasser stehen. Dann ist Ausblasen mit Druckluft die sicherere Methode. Mehr dazu in der Einwinterungs-Checkliste.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Hersteller | Unidelta |
Produkttyp | Klemmverbinder T 90°, Klemm x Innengewinde x Klemm |
Rohr-Außendurchmesser | 16, 20, 25, 32, 40, 50, 63, 75, 90, 110 mm |
Gewinde Abgang | Innengewinde 1/2" bis 4" (je nach Rohr) |
Körper / Überwurfmutter | Polypropylen (PP-B) |
Klemmring / Dichtung | POM / O-Ring NBR |
Nenndruck | bis 16 bar (PN 16 bei 20 °C) |
Passende Rohre | PE-Rohr hoher und niedriger Dichte, metrisch |
Artikelnummern | UD-TIG-16-1-2 bis UD-TIG-110-4 |
Anzahl Ausführungen | 30 |
Passende Produkte und Zubehör
PE-T-Kupplung mit Außengewinde
Häufige Fragen
Welche Gewindegrößen gibt es am 32-mm-T-Stück?
Bei 32 mm Rohr führen wir 1/2", 3/4", 1" und 1 1/4" Innengewinde. 1/2" und 3/4" passen zu den meisten Regnern im Garten, 1" zu Ventilen und größeren Kugelhähnen. Wählen Sie das Gewinde nach dem Regner, nicht nach dem Rohr.
Kann ich ein Manometer ins T-Stück schrauben?
Ja, über einen Reduziernippel auf das Manometergewinde. Ein Manometer an der Hauptleitung hilft bei der Fehlersuche, wenn der Druck am letzten Regner fehlt. Das Manometergewinde vorher prüfen, oft ist es 1/4".
Wie dicht ist das Innengewinde im Kunststoff?
Dicht, wenn das Außengewinde des Gegenstücks mit Teflonband oder Dichtfaden eingedichtet und nicht überdreht wird. Kunststoffgewinde verzeihen kein Nachziehen mit der Rohrzange. Undicht? Lieber neu eindichten als stärker anziehen, sonst reißt das Gewinde.
Mehr zum Thema: Klemmverbinder · Versenkregner: Typen und Einbau · Unidelta Klemmverbinder
