Rain Bird 3504-PC-SAM: Getrieberegner mit Auslaufstopp für Rasen am Hang

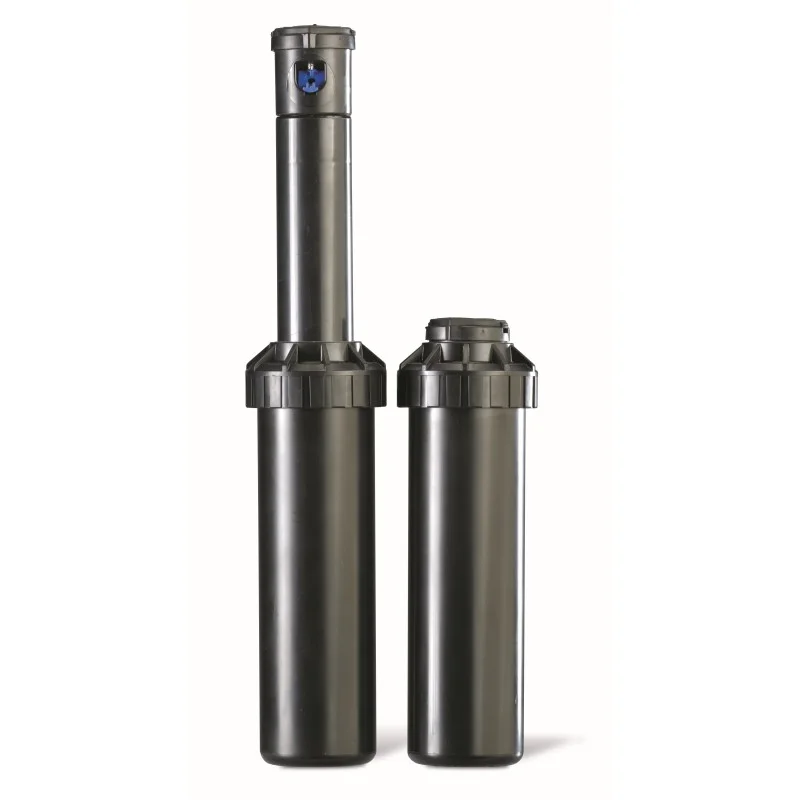

Der Rain Bird 3504-PC-SAM ist ein Getrieberegner mit 10 cm Aufsteiger für Rasenflächen mit Wurfweiten von 4,6 bis 10,7 m. Er entspricht dem 3504-PC, hat aber zusätzlich das Auslaufstoppventil Seal-A-Matic (SAM), das laut Rain Bird bis zu 2,1 m Höhenunterschied im Leitungsnetz zurückhält. Der Sektor wird von oben zwischen 40° und 360° eingestellt, angeschlossen wird über ½" Innengewinde unten.

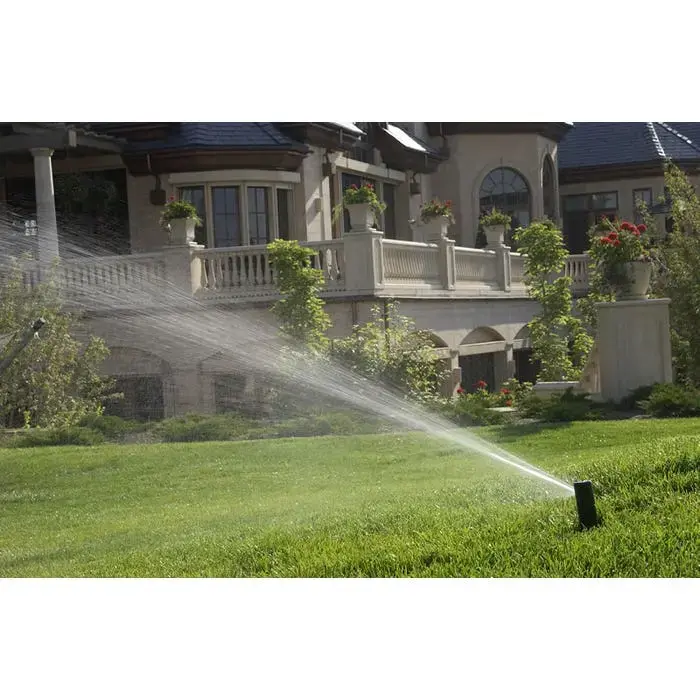

Der typische Einsatz: Hausgärten mit Rasenflächen, bei denen ein Teil tiefer liegt, etwa eine Böschung, eine Senke oder ein Rasen, der zur Einfahrt abfällt. Ohne Auslaufstopp läuft nach jedem Bewässerungsende das Wasser aus der Leitung über den tiefsten Regner aus. Dort steht dann die Pfütze, oben wird es trocken.
Zur Einordnung: Der 3504-PC-SAM ist nicht druckreguliert. Er arbeitet mit 1,7 bis 3,8 bar. Liegt der Druck an Ihrer Zone dauerhaft darüber, gehört ein Druckminderer vor das Ventil, sonst nebelt die Düse und die Wurfweite leidet.
Wann lohnt sich SAM gegenüber dem einfachen 3504-PC?
Immer dann, wenn innerhalb einer Zone ein Höhenunterschied besteht und nach dem Abschalten am tiefsten Regner Wasser austritt. Das SAM-Ventil schließt, sobald der Druck abfällt, und hält die Wassersäule in der Leitung. Auf einer komplett ebenen Fläche bringt es keinen messbaren Vorteil, dort reicht der 3504-PC. Liegt der Höhenunterschied in einer Zone über 2,1 m, kommt auch SAM an seine Grenze: Dann teilen wir die Fläche nach Höhenlage in getrennte Zonen auf. Mehr dazu unter Bewässerung am Hang und Regner tropft nach der Bewässerung.
Welche Wurfweite und welcher Durchfluss bei 2 oder 3 bar?
Laut Rain-Bird-Tabelle erreicht der 3504 bei 2 bar 4,8 bis 9,7 m und verbraucht dabei 0,13 bis 0,73 m³/h, bei 3 bar sind es 5,2 bis 10,6 m mit 0,17 bis 0,92 m³/h, jeweils abhängig von der Rain-Curtain-Düse. Über die Reduzierschraube lässt sich die Wurfweite um bis zu 25 % kürzen. Wichtig für eine gleichmäßige Fläche: Ein Halbkreisregner deckt nur die halbe Fläche ab und bekommt deshalb ungefähr die halbe Düse eines Vollkreisregners. Wie viele Regner Ihre Zone verträgt, rechnet unser Regnerkreis-Rechner aus.
3504 oder 5004: Ab welcher Rasenbreite lohnt der größere Regner?
Der 3504 deckt mit bis zu 10,7 m Wurfweite die meisten Hausgärten ab und hat einen ½"-Anschluss. Der 5004 Plus PC beginnt bei 7,6 m und reicht bis 15,2 m, braucht dafür ¾" und mehr Wasser. Für schmale Rasenstreifen unter etwa 4,5 m ist keiner von beiden die richtige Wahl, dort arbeiten Rotationsdüsen auf Sprühgehäusen sauberer. Einen ausführlichen Vergleich finden Sie im Beitrag Rain Bird Versenkregner: 1800, 3504 und 5004.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Artikelnummer | RB-3504-PC-SAM |
Hersteller | Rain Bird |
Wurfweite | 4,6–10,7 m, per Reduzierschraube bis 25 % kürzbar |
Durchfluss | 0,13–0,73 m³/h (2 bar), 0,17–0,92 m³/h (3 bar), je nach Düse |
Betriebsdruck | 1,7–3,8 bar |
Aufsteigerhöhe | 10 cm |
Anschluss | ½" Innengewinde unten |
Sektor | 40–360°, von oben einstellbar |
Düsen | Rain Curtain, Wurfwinkel 25° |
Auslaufstopp | Seal-A-Matic (SAM), hält bis 2,1 m Höhenunterschied |
Druckregulierung | nein |
Versandgewicht | 160 g |
Passende Produkte und Zubehör
Rain Bird 3504-PC ohne Auslaufstopp
Rain Bird 5004 Plus PCR, druckreguliert
Häufige Fragen
Wie viel Höhenunterschied gleicht das SAM-Ventil aus?
Laut Rain Bird hält das Seal-A-Matic-Ventil bis zu 2,1 m Höhenunterschied innerhalb einer Zone. Bei größeren Unterschieden läuft trotzdem Wasser am tiefsten Regner aus. Dann hilft nur, die Fläche nach Höhenlage auf mehrere Zonen zu verteilen.
Ersetzt SAM ein zentrales Rückschlagventil an der Zuleitung?
Nein. SAM wirkt nur lokal am einzelnen Regner gegen das Leerlaufen der Leitung. <strong>Wird die Anlage aus dem Trinkwassernetz versorgt, ist ein Rückflussverhinderer bzw. Systemtrenner nach DIN EN 1717 an der Zuleitung vorgeschrieben</strong> – unabhängig davon, welche Regner verbaut sind.
Ist der 3504-PC-SAM druckreguliert?
Nein. Der 3504-PC-SAM hat einen Auslaufstopp, aber keinen Druckregler im Aufsteiger. Er arbeitet zwischen 1,7 und 3,8 bar. Ist Ihr Druck höher, setzen Sie einen Druckminderer vor die Zone oder wählen einen druckregulierten Regner wie den 5004 Plus PCR.
Kann ich 3504-PC und 3504-PC-SAM in einer Zone mischen?
Ja. Beide haben dieselben Düsen und dieselbe Wurfweite. In der Praxis reicht es oft, nur die tiefer liegenden Regner als SAM-Version zu setzen, weil dort das Wasser ausläuft. Am höchsten Punkt der Zone bringt SAM keinen Vorteil.
