Flachschlauch Anschluss 3 Zoll: Pumpe, Filter und Feldleitung verbinden

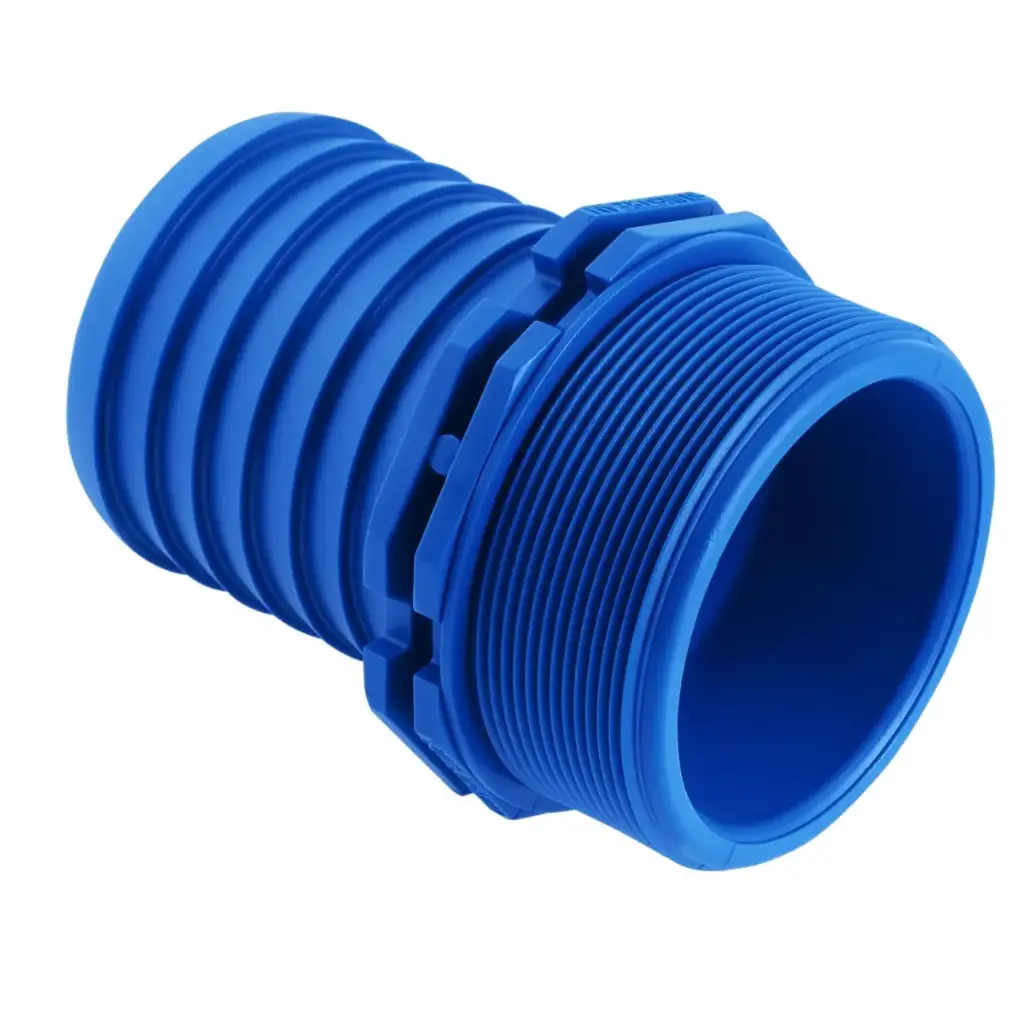

Die Anschlussverschraubung 78 × 3" ist der Flachschlauch Anschluss 3 Zoll zwischen festem Gewinde und mobiler Feldleitung. Ein 3"-Außengewinde auf der einen Seite, eine Tülle für 78-mm-Agrar-Flachschlauch auf der anderen; gesichert wird der Schlauch mit einer Schelle 3".
Bei uns sitzt sie meist am Pumpenausgang oder hinter dem Hydro-Zyklonfilter 3", wenn Brunnenwasser mit Sand gefördert wird. Von dort geht die 3"-Zuleitung zum Feld, wird mit Kupplungen 3" gestückelt und am Verteiler wieder auf Gewinde gebracht – mit einer zweiten Verschraubung.
Rechnerisch trägt 78 mm Innen-Ø bei 1,5 m/s rund 26 m³/h. Damit lässt sich ein größerer Tropfblock oder eine Überkopfberegnung abschnittsweise versorgen.
Mit drei Stück in der VE sind Anfang, Ende und ein Zwischenübergang abgedeckt.
Wie schließe ich 3-Zoll-Flachschlauch an einen Hydranten an?
Feldhydranten haben je nach Netz unterschiedliche Abgänge, oft mit Kupplungssystem statt Gewinde. Zwischen Hydrant und Verschraubung braucht es dann ein Übergangsstück auf 3"-Innengewinde. Bei Entnahme aus dem öffentlichen Trinkwassernetz schreibt die DIN EN 1717 einen Systemtrenner vor; Standrohre der Versorger haben ihn meist schon eingebaut. Klären Sie das vorher mit Ihrem Wasserversorger. Mehr dazu im Ratgeber Systemtrenner.
Warum liegt die Verschraubung nicht auf der Saugseite?
Weil Flachschlauch unter Unterdruck flach wird. Die Verschraubung selbst wäre stabil, der Schlauch dahinter nicht. Saugseitig gehört formstabiler Saugschlauch mit Fußventil oder Rohr an die Pumpe, die Verschraubung mit Flachschlauch an den Druckstutzen. Wer das umdreht, merkt es nach wenigen Sekunden am Pumpengeräusch. Auf der Druckseite kommt eine Rückschlagklappe zwischen Pumpe und Verschraubung, damit die volle Leitung beim Abschalten nicht zurückläuft.
Wie viele 3-Zoll-Verschraubungen braucht eine Feldleitung?
Mindestens zwei: eine am Anfang an Pumpe oder Filter, eine am Ende für Verteiler, Kugelhahn oder den Übergang auf kleinere Leitungen. Eine dritte lohnt sich an Feldwegen, wo die Leitung zum Überfahren getrennt wird: Dort sitzt ein Kugelhahn zwischen zwei Verschraubungen, und der hintere Teil bleibt beim Trennen gefüllt. Die VE mit 3 Stück ist darauf zugeschnitten.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Artikelnummer | AN-VERSCHR-78-3 |
Bauteil | Anschlussverschraubung Gewinde × Schlauch |
Gewinde | 3" Außengewinde (AG) |
Schlauchseite | Tülle für 78 mm Innen-Ø |
Material | Polypropylen (PP) |
Sicherung | Schelle 3" (separat) |
Verpackungseinheit | 3 Stück |
Versandgewicht je VE | ca. 0,35 kg |
Marke | aqua.naturale |
Passende Produkte und Zubehör
Anschlussverschraubung 53 × 2"
Anschlussverschraubung 103 × 4"
Häufige Fragen
Welche Verschraubung passt an eine Pumpe mit 3-Zoll-Druckstutzen?
Hat der Druckstutzen Innengewinde, schrauben Sie die Verschraubung 78 × 3" direkt ein. Bei Außengewinde brauchen Sie eine Muffe mit 3"-Innengewinde dazwischen. Eine Rückschlagklappe am Pumpenausgang verhindert, dass die Leitung beim Abschalten zurückläuft.
Wofür sind drei Stück in der Verpackung?
Eine 3"-Feldleitung hat meist mindestens zwei Gewindeübergänge: am Pumpenausgang und am Verteiler. Das dritte Stück dient als Spülanschluss am Leitungsende oder als Reserve.
Wie gehe ich von 3 auf 2 Zoll über?
Verschraubung 78 × 3" am Ende der 3"-Leitung, ein Gewinde-Reduzierstück von 3" auf 2" und dahinter die Verschraubung 53 × 2". Mit einem Kugelhahn an dieser Stelle lässt sich die 2"-Leitung getrennt absperren.
