Flachschlauch Anschluss 4 Zoll für den Pumpenausgang der Hauptleitung

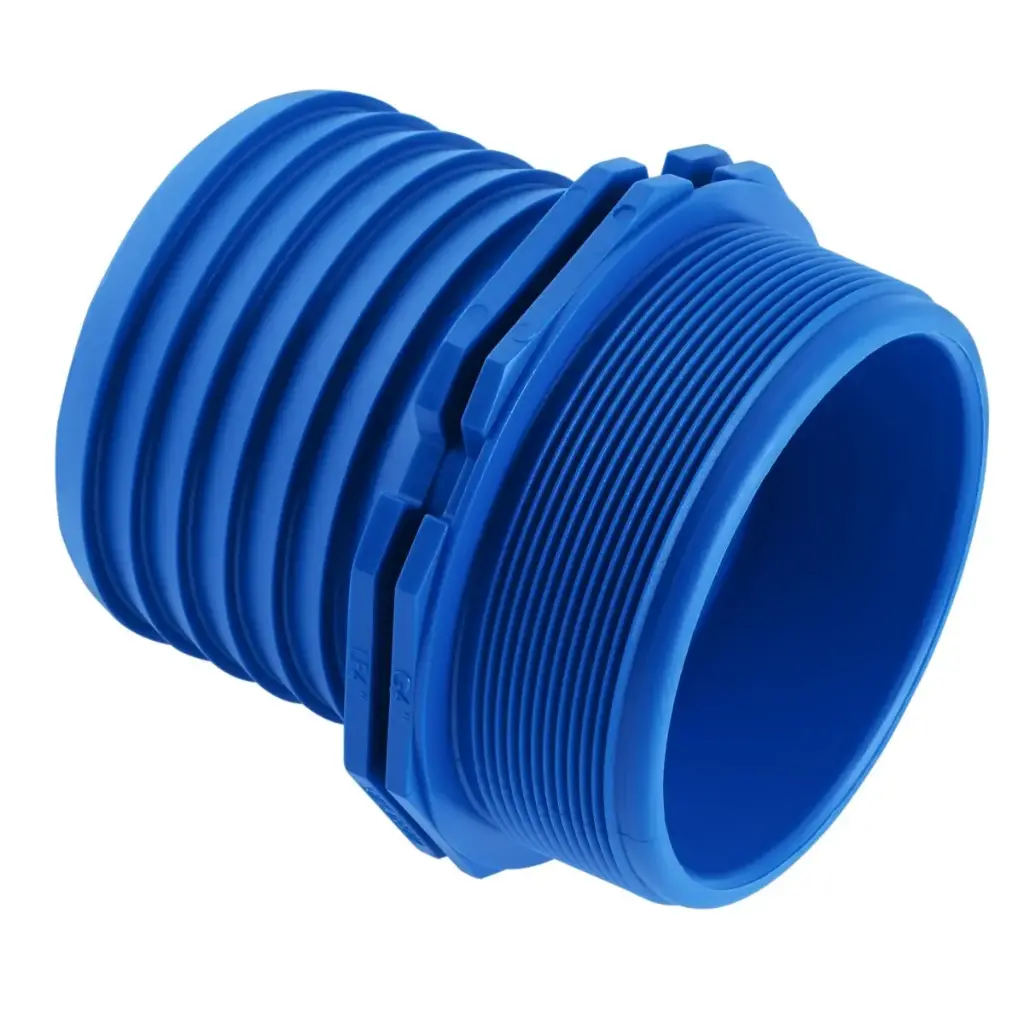

Die Anschlussverschraubung 103 × 4" ist der Flachschlauch Anschluss 4 Zoll für Hauptleitungen. Sie hat ein 4"-Außengewinde und eine Tülle für Agrar-Flachschlauch mit 103 mm Innendurchmesser, gesichert mit einer Schelle 4".
Ihr Platz ist der Druckstutzen großer Pumpen am Teich, Fluss oder Brunnen und der Verteiler am anderen Ende, wo die Hauptleitung auf mehrere 3"- oder 2"-Feldleitungen aufgeteilt wird. Rechnerisch trägt 103 mm Innen-Ø bei 1,5 m/s rund 45 m³/h.
Die VE mit 4 Stück deckt eine typische Hauptleitung ab: Pumpe, Verteiler und zwei Übergänge an Feldwegen, an denen auf Gewinde mit Absperrhahn gewechselt wird.
Gesichert wird jeder Schlauch mit der passenden Schelle, gedichtet wird das Gewinde mit Teflonband.
Wie dimensioniere ich Pumpe und 4-Zoll-Hauptleitung zusammen?
Erst den Wasserbedarf der größten gleichzeitig laufenden Fläche ermitteln, dann den Druckverlust über die Leitungslänge, dann die Pumpe. Wer andersherum vorgeht, kauft eine Pumpe, deren Druck in der Leitung verpufft. Unsere Faustgröße für 4" liegt bei 30 bis 45 m³/h. Darunter ist 3" wirtschaftlicher, darüber wird die Strömung so schnell, dass Reibungsverluste steigen. Wie Sie Leistung und Druck messen, steht im Ratgeber Wasserleistung messen.
Ist ein 4-Zoll-Gewinde aus PP stabil genug?
Für den vorgesehenen Einsatz an Flachschlauch ja – das Bauteil trägt Druck, aber keine Biegelast. Der Haken: An einer schweren Pumpe, die auf dem Feld vibriert, oder als Halterung für frei hängende Armaturen ist PP überfordert. Stützen Sie Verteiler und Kugelhähne ab und lassen Sie die volle Leitung nicht am Gewinde hängen. Gewinde mit Teflonband dichten und nur handfest plus etwas nachziehen.
Wie wird die 4-Zoll-Leitung am Verteiler aufgeteilt?
Am Ende der Hauptleitung schraubt man die Verschraubung 103 × 4" in ein 4"-Verteilstück mit mehreren Abgängen. Jeder Abgang bekommt einen Absperrhahn und danach eine Verschraubung 78 × 3" oder 53 × 2" für die Feldleitung. Mit einem Filter vor dem Verteiler schützen Sie alle Tropfstränge gleichzeitig. Wir zeichnen solche Verteiler vorab auf – die Kosten für einen falschen Gewindeübergang sind klein, der Zeitverlust auf dem Feld nicht.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Artikelnummer | AN-VERSCHR-103-4 |
Bauteil | Anschlussverschraubung Gewinde × Schlauch |
Gewinde | 4" Außengewinde (AG) |
Schlauchseite | Tülle für 103 mm Innen-Ø |
Material | Polypropylen (PP) |
Sicherung | Schelle 4" (separat) |
Verpackungseinheit | 4 Stück |
Versandgewicht je VE | ca. 0,5 kg |
Marke | aqua.naturale |
Passende Produkte und Zubehör
Anschlussverschraubung 78 × 3"
PE Kupplung gerade mit Innengewinde
Häufige Fragen
Was heißt 103 × 4" bei der Anschlussverschraubung?
103 mm ist der Innendurchmesser des passenden Agrar-Flachschlauchs, 4" das Außengewinde. Die Verschraubung gehört damit zu Schelle, Kupplung und Endstück der 4"-Reihe.
Brauche ich an der Pumpe zusätzlich eine Rückschlagklappe?
Empfehlenswert. Beim Abschalten läuft eine volle 4"-Leitung sonst zurück, die Pumpe dreht rückwärts und die Leitung zieht Luft. Die Rückschlagklappe sitzt zwischen Pumpe und Verschraubung.
Kann ich mit der Verschraubung von PE-Rohr auf Flachschlauch wechseln?
Ja, über Gewinde: PE-Rohr mit einem Klemmverbinder mit 4"-Innengewinde abschließen, Verschraubung einschrauben, Flachschlauch aufschieben. So kombinieren Sie eine fest verlegte Hauptleitung mit mobilen Feldleitungen.
