Ventilbox mit Kugelventil: Wasserentnahme im Rasen statt Schlauch quer durch den Garten

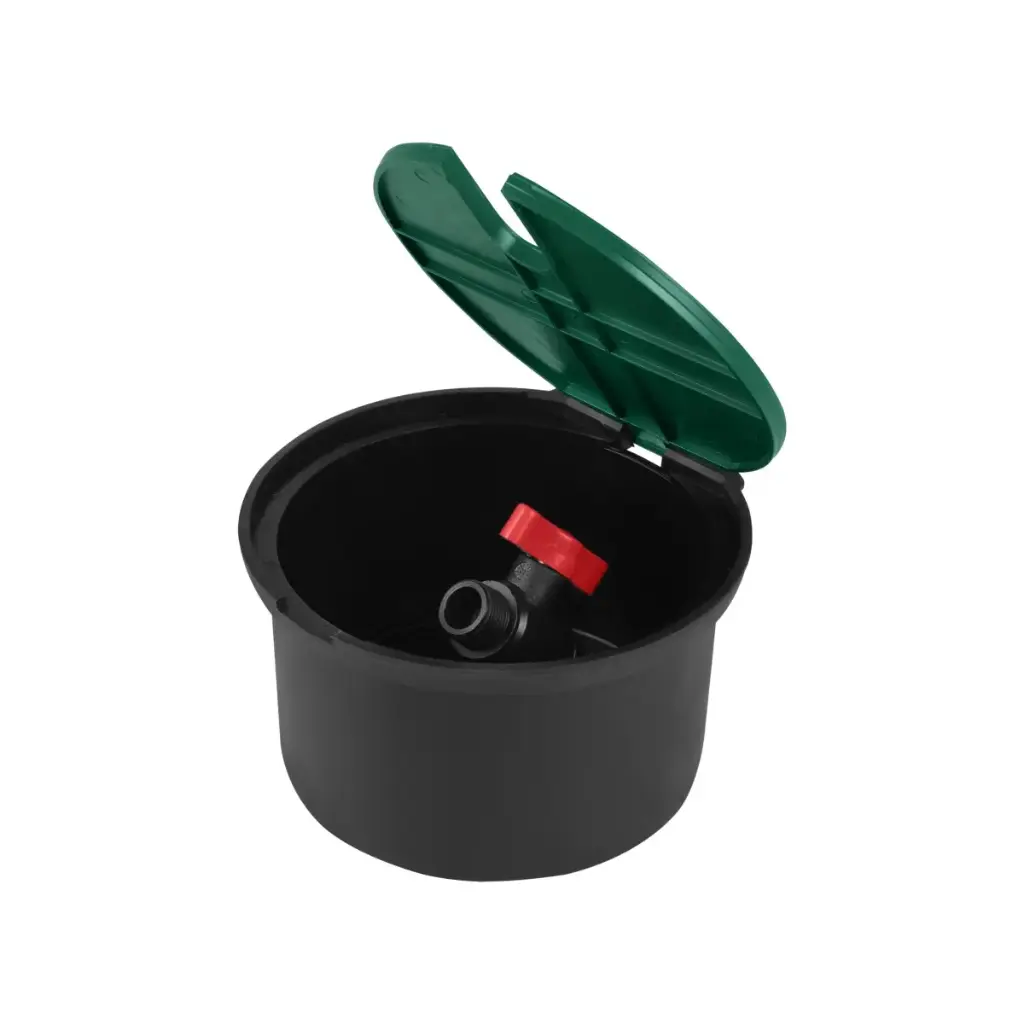

Die Ventilbox mit Kugelventil ist eine Unterflur-Entnahmestelle: eine Box aus Polypropylen, die bündig im Rasen oder Beet sitzt, darin ein verchromter Messing-Kugelhahn. Der Zulauf erfolgt über ein 3/4"-Innengewinde aus Messing, am Kugelhahn sitzt ein 3/4"-Außengewinde für die Schlauchkupplung. Die Armatur ist für 10 bis 16 bar und -20 °C bis +90 °C angegeben.
Wir setzen solche Boxen dort ein, wo regelmäßig ein Schlauch gebraucht wird, aber kein Wasserhahn an der Hauswand erreichbar ist: am Gemüsegarten, am hinteren Ende des Grundstücks, neben dem Gewächshaus. Die Zuleitung läuft als PE-Rohr unterirdisch von der Hauptleitung zur Box. Geschlossen ist nur der Deckel zu sehen.
Wie Wasserentnahmestellen im Garten geplant werden, zeigt der Ratgeber Wassersteckdose und Unterflurhydrant.
Wie schließe ich die Box an und was gehört davor?
An die Hauptleitung kommt ein T-Stück oder eine Anbohrschelle, von dort führt ein PE-Rohr zur Box. Am Rohrende sitzt ein Klemmverbinder mit 3/4"-Außengewinde, der in das Innengewinde der Box geschraubt wird. Unter die Box gehört eine Kiesschicht, damit Tropfwasser versickert. Hängt die Leitung am Trinkwassernetz, ist eine zur Anlage passende Sicherungseinrichtung nach DIN EN 1717 vor der Gartenleitung Pflicht. Gerade an Schlauchentnahmen kann sonst über einen Schlauch im Teich oder Düngerfass Wasser zurückgesaugt werden.
Ist die Box frostsicher?
Nicht von selbst. Die Armatur verträgt laut Angabe bis -20 °C, aber nur ohne Wasser im Ventilkörper. Die Box sitzt flach unter der Oberfläche und damit im Frostbereich. Vor dem ersten Frost muss die Zuleitung entleert werden, am besten über ein Entleerungsventil am tiefsten Punkt, und der Kugelhahn bleibt danach halb offen. Wer Wasser auch im Winter braucht, ist mit einem frostsicheren Unterflurhydranten besser bedient. Mehr dazu unter Einwinterung.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Artikelnummer | AN-VBOX-KV |
Produkttyp | Unterflur-Ventilbox mit Kugelhahn |
Material Box | Polypropylen (PP) |
Material Kugelhahn | Messing, verchromt |
Zulauf | 3/4" Innengewinde (Messing) |
Abgang | 3/4" Außengewinde |
Betriebsdruck | 10–16 bar |
Temperaturbereich | -20 °C bis +90 °C |
Versandgewicht | 800 g |
Passende Produkte und Zubehör
Hahnanschluss für Schlauchkupplungen
PE Kupplung gerade mit Außengewinde
Häufige Fragen
Kann die Box als Hauptabsperrventil für die gesamte Anlage dienen?
Für kleine Anlagen bis 3/4" ja, der Messing-Kugelhahn ist dafür ausgelegt. Für Anlagen mit 1"-Hauptleitung empfehlen wir ein eigenes 1"-Kugelventil in einem Schacht vor der Ventilbox, damit die Hauptleitung nicht auf 3/4" eingeschnürt wird.
Was schließe ich an den Kugelhahn an?
Am 3/4"-Außengewinde sitzt üblicherweise ein Hahnanschluss für Schlauchkupplungen, etwa ein GEKA- oder Klick-Anschluss. Daran stecken Sie den Gartenschlauch an. Auch ein Bewässerungscomputer lässt sich aufschrauben, wenn die Box groß genug ist.
Wie tief setze ich die Box?
So, dass der Deckel bündig mit der Rasen- oder Beetoberfläche abschließt und der Mäher darüber fährt. Darunter eine Kiesschicht für Tropfwasser. Frostsicher wird sie dadurch nicht, die Zuleitung muss im Winter entleert werden.
