Steuerkabel für Magnetventile: vom Steuergerät bis in die Ventilbox

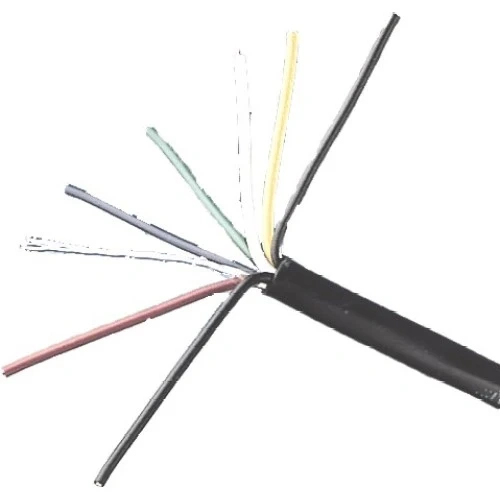

Das Steuerkabel für Magnetventile verbindet Ihr Steuergerät mit den 24-V-Magnetventilen in der Ventilbox. Es hat farbkodierte Adern mit je 0,8 mm² Querschnitt und einen schwarzen PE-Mantel, der direkt ins Erdreich gelegt werden darf. Notieren Sie ihn und legen Sie ihn in die Ventilbox.
Sie bekommen es mit 3, 5, 7, 9 oder 13 Adern. Eine Ader ist der gemeinsame Rückleiter (Common), jede weitere schaltet ein Ventil. Ein 5-adriges Kabel bedient also bis zu vier Ventile, ein 13-adriges bis zu zwölf.
Wir verlegen das Kabel im gleichen Graben wie die Zuleitung zur Ventilbox, seitlich neben dem Rohr. So finden Sie es bei späteren Arbeiten wieder. Für die Verbindung zur Ventilspule gehören wasserdichte Kabelverbinder dazu, etwa die DBM-Verbinder. Zur Fehlersuche hilft ein einfacher Plan, welche Aderfarbe zu welchem Ventil gehört.
Wie viele Adern brauche ich wirklich?
Zählen Sie die Ventile, addieren Sie eine Ader für den Common und mindestens eine Reserve. Bei vier Ventilen ist das 5-adrige Kabel rechnerisch genau richtig, aber ohne Spielraum: Kommt später ein Kreis für das Hochbeet dazu oder bricht eine Ader, müssen Sie neu verlegen. Wir nehmen deshalb in der Regel die nächste Größe. Ein Hauptventil oder Pumpenstartrelais braucht ebenfalls eine eigene Ader.
Wie lang darf die Leitung zum Ventil sein?
Hunters Kabeltabelle nennt schon für Adern mit 1,0 mm² höchstens rund 259 m bis zur Spule; mit den 0,8-mm²-Adern dieses Kabels ist es entsprechend weniger. Je länger die Leitung und je mehr Spulen gleichzeitig schalten, desto größer der Spannungsabfall auf den 0,8-mm²-Adern. Kommt an der Spule zu wenig Spannung an, zieht das Ventil nicht sicher an. Bei langen Strecken und mehreren gleichzeitig laufenden Ventilen rechnen wir den Querschnitt vorher durch. Für sehr große Anlagen ist ein Zwei-Draht-System mit Decodern oft die bessere Wahl.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Artikelnummern | AN-KABEL-3 / -5 / -7 / -9 / -13 |
Adernanzahl | 3, 5, 7, 9 oder 13 |
Aderquerschnitt | 0,8 mm² je Ader |
Spannung | Kleinspannung unter 30 V, typisch 24 V AC |
Mantel | Polyethylen (PE), schwarz |
Verlegung | direkt im Erdreich |
Max. Leitungslänge | unter ca. 259 m (Hunter-Wert für 1,0 mm²), abhängig von Last und Adernzahl |
Passende Produkte und Zubehör
Kabelverbinder DBM Scotchlok 3M
Häufige Fragen
Wie viele Adern benötige ich für meine Anlage?
Eine Ader pro Ventil plus eine gemeinsame Rückleiter-Ader. Bei vier Ventilen sind das fünf Adern. Wir empfehlen mindestens eine Reserveader, weil ein nachträglicher Kabelzug deutlich aufwendiger ist als ein etwas dickeres Kabel.
Muss ich das Kabel im Boden zusätzlich schützen?
Der PE-Mantel ist für die direkte Erdverlegung ausgelegt, ein Schutzrohr ist nicht vorgeschrieben. Unter Wegen, Einfahrten oder dort, wo später gegraben wird, legen wir trotzdem ein Leerrohr. Das spart bei einer Reparatur viel Arbeit.
Darf ich das Steuerkabel für 230 V verwenden?
Nein. Das Kabel ist für Kleinspannung unter 30 V gedacht, also die 24-V-Steuerleitung zwischen Steuergerät und Ventilspule. Netzspannung für Pumpe oder Steuergerät gehört in ein dafür zugelassenes Erdkabel und in die Hände einer Elektrofachkraft.
