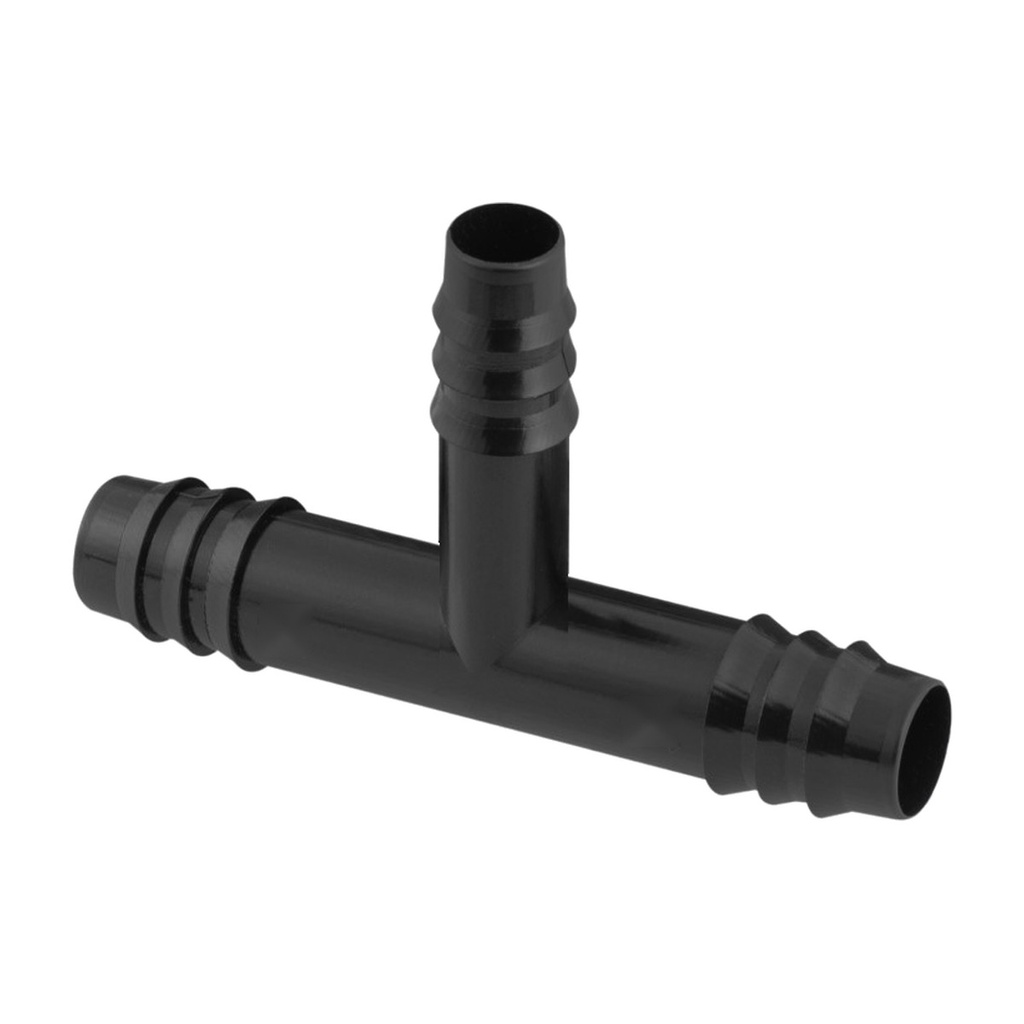

T-Steckverbinder 20 x 16 x 20 mm: Abzweig von der Sammelleitung
Der Netafim T-Steckverbinder 20 x 16 x 20 mm sitzt in einer durchgehenden 20-mm-Leitung und zweigt seitlich ein 16-mm-Tropfrohr ab. Er ist selbstdichtend und braucht keine zusätzliche Schelle.
So bauen wir zum Beispiel Anlagen mit mehreren parallelen Tropfrohren: Eine 20-mm-Sammelleitung läuft quer vor den Beeten oder Reihen entlang, an jedem Beet sitzt ein T-Stück, von dem aus das 16-mm-Tropfrohr startet. Die dickere Sammelleitung hält den Druckverlust klein, die Tropfrohre bleiben schlank.
Gegenüber dem T-Steckverbinder 20 x 20 x 20 ist der 20-16-20 die Wahl, wenn der Abgang direkt ins Tropfrohr geht. Für Anlagen ganz in 16 mm gibt es den T-Steckverbinder 16 x 16 x 16.
Der Verbinder ist selbstdichtend, eine Schelle brauchen Sie nicht. Das spart bei Anlagen mit vielen Abzweigen Zeit und vermeidet eine typische Fehlerquelle: falsch angezogene Schellen.
Wie viele Tropfrohre verträgt eine 20-mm-Sammelleitung?
Das hängt am Gesamtdurchfluss, nicht an der Anzahl der T-Stücke. Rechnen Sie die Tropfermengen aller angeschlossenen Rohre zusammen: 10 Rohre mit je 25 m und 2 l/(m·h) ergeben 500 l/h. Je größer der Durchfluss und je länger die Sammelleitung, desto eher wird 20 mm knapp und das letzte Beet bekommt weniger Druck. Ab etwa dieser Größenordnung rechnen wir die Anlage konkret durch.
Wo setzt man ein T-Stück besser nicht ein?
Nicht in Leitungen mit vollem Netzdruck vor dem Druckminderer und nicht dort, wo die Verbindung dauerhaft auf Zug liegt. Die Steckverbindung gehört in den Niederdruckteil der Tropfbewässerung. Am Ende der Sammelleitung empfehlen wir einen Spülpunkt, damit Schmutz nicht dauerhaft in den Abzweigen landet.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Artikelnummer | NF-T-STV-20-16-20 |
Hersteller | Netafim |
Bauform | T-Stück, reduzierend |
Durchgang | 20 mm x 20 mm |
Abgang | 16 mm |
Dichtung | selbstdichtend, ohne Schelle |
Material/Farbe | Kunststoff, schwarz |
EAN | 3665398154376 |
Passende Produkte und Zubehör
T-Steckverbinder 20 x 20 x 20 mm
T-Steckverbinder 16 x 16 x 16 mm
Häufige Fragen
Kann ich den Abgang verschließen, wenn ich ihn nicht brauche?
Ja, mit einem 16-mm-Endverschluss auf einem kurzen Rohrstück. Wer dauerhaft keinen Abzweig braucht, nimmt besser gleich einen geraden Verbinder.
Passt 20-mm-Tropfrohr in den Durchgang?
Der Durchgang ist für 20 mm Außendurchmesser ausgelegt, das kann eine 20-mm-Zuleitung oder ein 20-mm-Tropfrohr sein. Entscheidend ist der Außendurchmesser.
Brauche ich Werkzeug?
Nein. Rohre gerade abschneiden und bis zum Anschlag aufschieben. Ein Rohrabschneider sorgt für saubere Schnitte.
