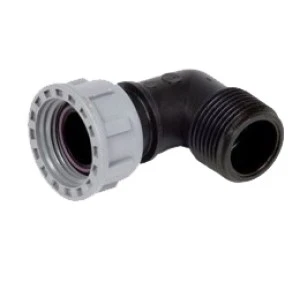

Tavlit Winkel mit Überwurf: 90° und trotzdem frei ausrichtbar
Der Tavlit Winkel 90° mit Überwurf und Dichtung löst das Problem starrer Winkel: Er lässt sich nach dem Anschrauben noch in jede Richtung drehen. Die Überwurfmutter mit Innengewinde dreht sich frei, der Körper zeigt dahin, wo die Leitung hin soll. Abgedichtet wird über einen EPDM-O-Ring in der Mutter.
Wir führen sieben Ausführungen: 1", 1 1/2" und 2" jeweils IG x IG und IG x AG, dazu einen Übergang 1" IG x 3/4" AG. Tavlit gibt für den Swivel-Winkel 10 bar an.
Typische Einsätze sind der Pumpenausgang, an dem die Leitung nach unten in den Boden geht, der Anschluss eines Filters an der Wand und die Ventilbox, wo das Ventil nach der Montage noch ausgerichtet werden muss. Für Stellen, an denen nichts mehr ausgerichtet werden muss, reicht der günstigere starre PP-Winkel.
Wann braucht der Winkel ein Außengewinde?
Die IG x AG-Ausführung schrauben Sie direkt in ein Innengewinde, etwa in einen Pumpenausgang, einen Kugelhahn oder eine weitere Tavlit-Mutter. Das spart einen Nippel. IG x IG nehmen Sie, wenn an beiden Enden Bauteile mit Außengewinde sitzen, zum Beispiel ein Ventil auf der einen und eine PE-Kupplung mit Außengewinde auf der anderen Seite. Der Übergang 1" IG x 3/4" AG reduziert gleich mit, etwa vom Ventil auf einen 3/4"-Druckminderer.
Wie richte ich den Swivel-Winkel richtig aus?
Erst das Außengewinde-Ende oder die festen Teile montieren, dann die Überwurfmutter lose aufsetzen, den Winkel in Richtung drehen und erst jetzt die Mutter handfest anziehen. So sitzt der O-Ring plan und die Richtung stimmt. Beim nachträglichen Korrigieren die Mutter kurz lösen, drehen und wieder anziehen. Mit dem Körper gegen die angezogene Mutter zu drehen, schert den O-Ring. Nach dem ersten Befüllen prüfen Sie alle Muttern noch einmal auf Tropfen.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Artikelnummern | NF-TV-W-1-IG, NF-TV-W-1-IGAG, NF-TV-W-1-IG-3-4-AG, NF-TV-W-1-1-2-IG, NF-TV-W-1-1-2-IGAG, NF-TV-W-2-IG, NF-TV-W-2-IGAG |
Marke | Tavlit |
Bauform | Winkel 90° mit drehbarer Überwurfmutter |
Größen | 1", 1 1/2", 2" (IG x IG oder IG x AG); 1" IG x 3/4" AG |
Material | Polypropylen (PP) |
Dichtung | EPDM-O-Ring |
Betriebsdruck | bis 10 bar |
Passende Produkte und Zubehör
Tavlit Kupplung gerade mit Überwurf
Tavlit T-Verbinder mit Überwurf
PE Kupplung gerade mit Außengewinde
Häufige Fragen
Kann ich den Swivel-Winkel an einer Wand befestigen?
Der Winkel selbst hat keine Befestigungslasche. Befestigen Sie stattdessen die anschließende Leitung oder das Gerät an der Wand, damit der Winkel nicht das Gewicht trägt. Kunststoffgewinde nehmen dauerhafte Biegekräfte schlecht auf.
Ist der Winkel für Trinkwasser geeignet?
Eine Trinkwasserzulassung liegt uns für diese Fittings nicht vor. Sie sind für die Bewässerung hinter der Sicherungsarmatur gedacht. Im Haus und vor dem Rückflussverhinderer verwenden Sie zugelassene Trinkwasserfittings. <strong>Am Trinkwasseranschluss gehört nach DIN EN 1717 eine Sicherungsarmatur wie ein Rückflussverhinderer oder Systemtrenner vor die Bewässerung.</strong>
Wie lange hält der O-Ring in der Mutter?
EPDM altert in Wasser und Erde langsam. Kritisch ist mechanische Belastung: häufiges Lösen, schiefes Ansetzen, zu viel Kraft. Ein O-Ring, der nach dem Lösen platt oder rissig aussieht, gehört getauscht, bevor die Mutter wieder angezogen wird.
