Winkel 16 mm x 3/4" AG: Startwinkel für Tropfrohr

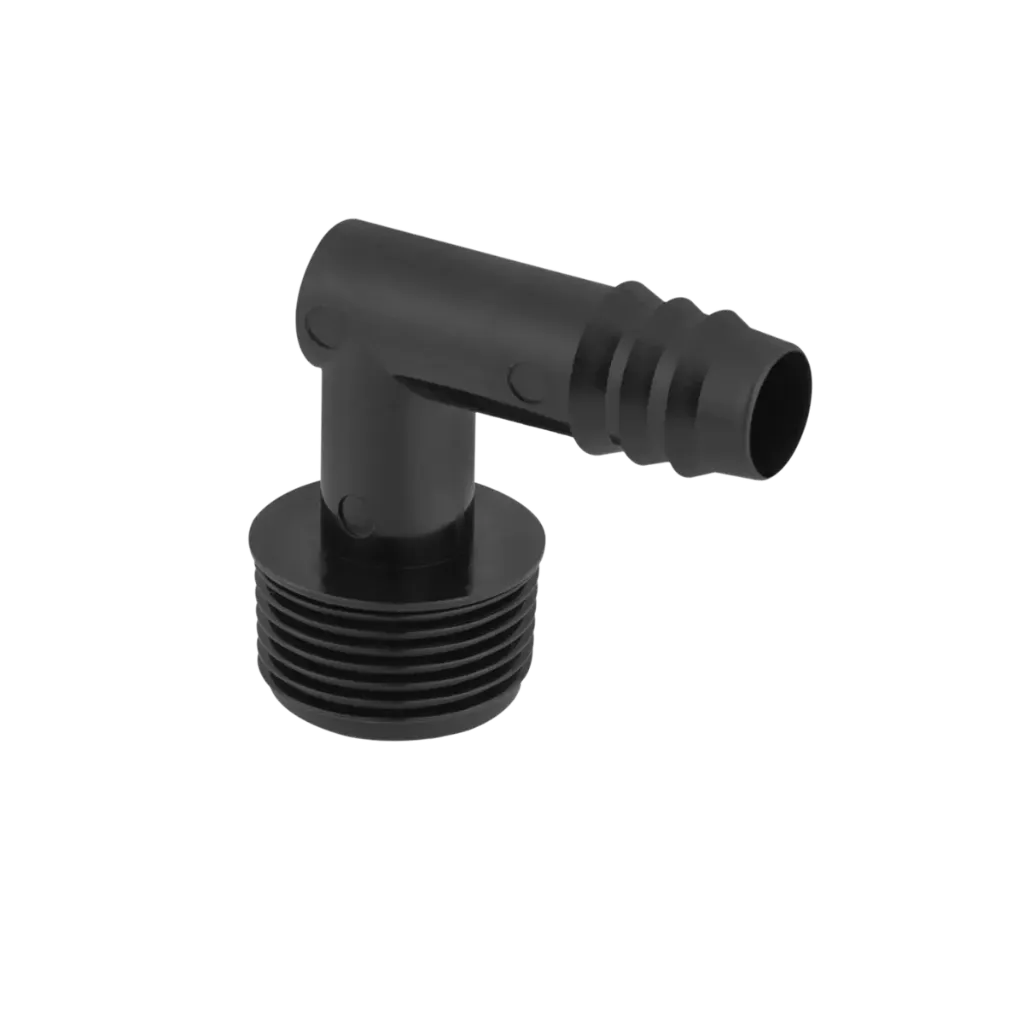

Der Winkel 16 mm x 3/4" AG ist ein Startwinkel: Er verbindet ein 16-mm-Tropfrohr oder PE-LD-Rohr im 90-Grad-Winkel mit einem Bauteil, das ein 3/4"-Innengewinde hat. Auf der einen Seite sitzt das 3/4"-Außengewinde, auf der anderen der Steckanschluss für das Rohr.
Das 3/4"-Innengewinde, in das der Winkel geschraubt wird, findet sich an Kugelhähnen, Verteilern, PE-Kupplungen mit Innengewinde und an manchen Druckminderern. Der Winkel lenkt das Rohr direkt am Anschluss um 90 Grad, also zum Beispiel aus einem senkrecht stehenden Kugelhahn waagerecht in das Beet oder an der Mauerkante entlang. Damit liegt das Tropfrohr ohne Spannung an und knickt nicht hinter dem Anschluss ab.
Typische Einsatzorte sind der Start einer Tropfleitung an der Hecke, die Zuleitung in ein Hochbeet und der Abgang aus einer Ventilbox, aus der das Rohr seitlich herausgeführt wird. Für den geraden Abgang führen wir den Steckverbinder 16 mm x 3/4" AG.
AG oder IG: Welcher Winkel passt an meinen Anschluss?
Schauen Sie auf das Bauteil, an das der Winkel soll. Hat es ein Innengewinde, etwa ein Kugelhahn oder ein Verteilerabgang mit Muffe, ist dieser Winkel mit 3/4"-Außengewinde richtig. Hat das Bauteil ein Außengewinde, wie die meisten Gartenhähne, Magnetventile oder Druckregler, nehmen Sie den Winkel 16 mm x 3/4" IG. Ein Gewinde mit rund 26,5 mm Außendurchmesser ist ein 3/4"-Gewinde.
Der Haken: Der Winkel ist fest auf 90 Grad. Für flachere Richtungswechsel reicht meist die Eigenflexibilität des Tropfrohrs.
Wie wird der Winkel am Gewinde dicht?
Wickeln Sie Teflonband im Uhrzeigersinn auf das Außengewinde des Winkels, zwei bis drei Lagen genügen. Dann von Hand einschrauben und am Schluss so ausrichten, dass der Rohrabgang in die gewünschte Richtung zeigt. Zurückdrehen zum Ausrichten öffnet das Gewinde wieder, also lieber etwas weiter drehen als zurück. Die Steckseite braucht keine Dichtung; das Rohr wird gerade abgeschnitten und bis zum Anschlag aufgeschoben. Ein schräger Schnitt ist die häufigste Ursache für eine tropfende Steckverbindung.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Artikelnummer | PO-TV-1620-W-AG |
Produkttyp | Winkel-Steckverbinder 90° |
Anschluss 1 | Steckanschluss für Rohr 16 mm |
Anschluss 2 | 3/4" Außengewinde |
Passend für | Tropfrohr 16 mm, PE-LD-Rohr 16 mm |
Gegenstück | Bauteil mit 3/4" Innengewinde |
Abdichtung Gewinde | Teflonband |
Versandgewicht | 7 g |
Marke | aqua.naturale |
Passende Produkte und Zubehör
Steckverbinder 16 mm x 3/4" AG
Winkel-Steckverbinder 90° 16 x 16 mm
Häufige Fragen
Ist eine zusätzliche Dichtung für den Gewindeanschluss nötig?
Ja, das Außengewinde des Winkels wird mit Teflonband abgedichtet, zwei bis drei Lagen im Uhrzeigersinn. Die Steckseite für das 16-mm-Rohr braucht keine weitere Dichtung, solange das Rohr gerade abgeschnitten und bis zum Anschlag aufgeschoben ist.
Was mache ich, wenn mein Anschluss ein Außengewinde hat?
Dafür gibt es den baugleichen Winkel 16 mm x 3/4" IG mit Innengewinde. Er passt direkt auf Gartenhähne, Magnetventile oder Druckregler mit 3/4"-Außengewinde. Alternativ setzen Sie eine Muffe dazwischen, das ist aber ein Teil und eine Dichtstelle mehr.
Passt der Winkel auch auf 20-mm-Rohr?
Nein, die Steckseite ist für 16 mm Außendurchmesser gemacht. Für 20-mm-Leitungen gibt es eigene Winkel-Steckverbinder 20 x 20 mm. Wer von 20 auf 16 mm wechseln will, macht das mit einem Reduzierstück vor dem Start der Tropfleitung.
