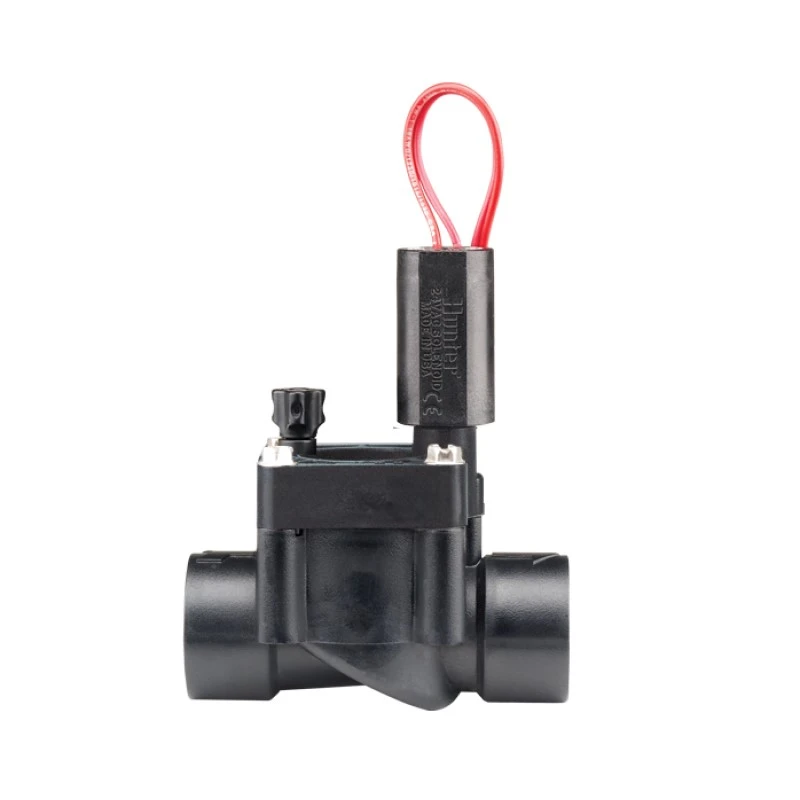

Hunter PGV Magnetventil: das Arbeitspferd für Gartenzonen
Das Hunter PGV Magnetventil ist das Ventil, das wir in Hausgärten und Grünanlagen am häufigsten einbauen. Es öffnet und schließt eine Bewässerungszone auf Befehl des Steuergeräts, über eine 24-V-AC-Spule. Die Membran hat einen doppelten Dichtwulst, das Ventil lässt sich extern und intern von Hand entlüften, und die Deckelschrauben sind unverlierbar.
Wir führen sechs Ausführungen: 1" mit Außengewinde (PGV-100-MM-B, PGV-101-MM-B), 1" mit Innengewinde (PGV-100-G-B, PGV-101-G-B), 1 1/2" (PGV-151-B) und 2" (PGV-201-B). Die 101-, 151- und 201-Modelle haben eine Durchflussregelung, die 100er nicht. Alle Gewinde sind BSP.
Hunter empfiehlt einen Betriebsdruck von 1,5 bis 10 bar und gibt eine Temperatur bis 66 °C an. Für höhere Drücke oder Brauchwasser ist das Hunter ICV gedacht. Für batteriebetriebene Steuergeräte tauschen Sie die Spule gegen die 9-V-DC-Impulsspule.
Welche PGV-Größe für welche Zone?
- 1" (PGV-100/101): 0,05–9 m³/h. Das deckt praktisch jede Gartenzone ab, von der Tropfleitung bis zum Getrieberegner-Kreis.
- 1 1/2" (PGV-151): 5–27 m³/h, für große Regnerzonen und Sportflächen
- 2" (PGV-201): 5–34 m³/h, für Hauptventile und Großflächen
Die Einschränkung: Die großen Ventile brauchen mindestens 5 m³/h, um sauber zu schließen. Eine kleine Tropfzone an einem 2"-Ventil ist ein klassischer Planungsfehler.
Im Zweifel messen Sie die Wasserleistung vorher mit dem Eimertest.
Brauche ich die Ausführung mit Durchflussregelung?
Mit der Durchflussregelung drosseln Sie die Zone am Ventil oder schließen sie ganz, etwa für Wartungsarbeiten. Das ist praktisch, wenn eine Zone zu viel Druck hat oder Leitungsschläge auftreten. Beim Einregeln großer Anlagen nutzen wir sie regelmäßig. Als Druckregelung ersetzt sie aber keinen Accu-Sync: Gedrosselt wird der Durchfluss, nicht der Druck auf einen festen Wert.
Im Hausgarten mit wenigen Zonen reicht oft das PGV-100. Bei Sprühdüsen-Zonen bauen wir trotzdem gern die 101-Version ein, weil sich die Zone damit nachträglich feinjustieren lässt.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Modelle | PGV-100-MM-B, PGV-101-MM-B, PGV-100-G-B, PGV-101-G-B, PGV-151-B, PGV-201-B (BSP) |
Anschlüsse | 1" AG oder IG; 1 1/2" und 2" IG |
Durchfluss 1" | 0,05–9 m³/h |
Durchfluss 1 1/2" | 5–27 m³/h |
Durchfluss 2" | 5–34 m³/h |
Empfohlener Druck | 1,5–10 bar |
Temperatur | bis 66 °C |
Spule | 24 V AC, Anzug 370 mA / Halten 210 mA (50 Hz) |
Durchflussregelung | PGV-101, -151, -201 |
Handentlüftung | extern und intern |
Hersteller | Hunter Industries |
Passende Produkte und Zubehör
Ventilbox rechteckig 67 × 49 cm
Häufige Fragen
Ist das PGV für Tropfbewässerung geeignet?
Das 1"-PGV ja, Hunter gibt einen Mindestdurchfluss von 0,05 m³/h an, das sind rund 50 Liter pro Stunde. Davor gehören ein Filter und meist ein Druckregler, denn Tropfrohr verträgt deutlich weniger Druck als Regner.
Was bedeuten G, MM und B in der Bezeichnung?
G steht beim 1"-PGV für Innengewinde, MM für Außengewinde auf beiden Seiten. B kennzeichnet BSP-Gewinde, also das in Europa übliche Rohrgewinde. Die Ziffer 101 statt 100 bedeutet: mit Durchflussregelung. Hunter liefert alle drei Größen.
Wie baue ich das PGV in die Ventilbox ein?
Ventil in Fließrichtung einbauen, der Pfeil am Gehäuse zeigt sie an. Darunter eine Kiesschicht, damit Wasser abläuft und die Box nicht im Schlamm steht. Lassen Sie Platz zum Arbeiten: Spule, Durchflussregelung und Deckel müssen sich später ohne Ausbau öffnen lassen.
