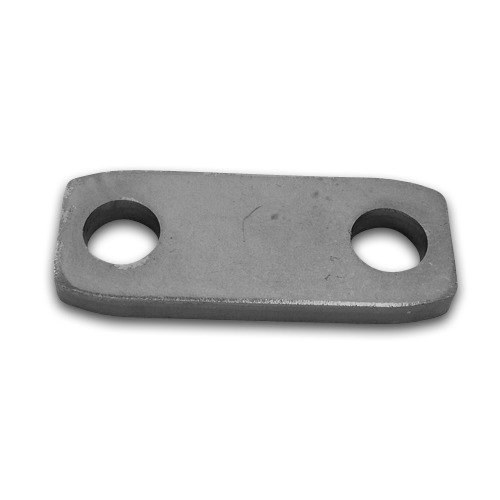

GeoTrencher Klemmplatte GR6: hält die Grabschiene am Antrieb
Die GeoTrencher Klemmplatte (GR6) presst die Grabschiene gegen den Montagebock am Antrieb. Zusammen mit den zwei großen Klemmschrauben und den Sicherungsscheiben hält sie die Schiene in Position und damit die Kettenspannung. Der Hersteller führt sie als gemeinsames Teil für alle Antriebe – Husqvarna, Stihl, Echo, Makita – und alle Schienenlängen. Sie ist ein Original-Ersatzteil von GeoTrencher.
Bei jedem Kettenwechsel wird die Platte gelöst und wieder angezogen. Mit der Zeit drückt sich ihre Auflagefläche ein oder sie verzieht sich, vor allem wenn sie bei laufendem Einsatz locker war. Dann rutscht die Schiene unter Last nach hinten, die Kette wird locker und springt im ungünstigsten Fall vom Umlenkstern.
Die passenden Schrauben und Scheiben gibt es im Schraubensatz GR7. Wer das Spannen vereinfachen will, rüstet den Kettenspanner GRP-CT nach.
Woran merke ich, dass die Klemmplatte nicht mehr hält?
Die Kette verliert nach kurzer Zeit ihre Spannung, obwohl Sie die Klemmschrauben fest angezogen haben. Bei näherem Hinsehen zeigt die Platte Eindrücke, ist nicht mehr plan oder hat Grate an den Bohrungen. Auch eine gerissene Platte nach einem Sturz der Maschine ist ein Austauschfall.
Prüfen Sie vor jedem Einsatz den festen Sitz von Schiene und Klemmschrauben. Eine lose Schiene ist ein Sicherheitsrisiko.
Wie wird die Klemmplatte richtig montiert?
Schiene mit dem Montageschlitz über den Montagebock schieben, Kette leicht vorspannen. Dann Klemmplatte, Sicherungsscheiben und die zwei großen Klemmschrauben ansetzen und mit dem 18-mm-Schlüssel leicht anziehen. Schiene auf Spannung bringen und beide Klemmschrauben fest anziehen.
Den 18-mm-Kombischlüssel liefert der Hersteller mit jedem GeoTrencher mit. Nach den ersten Metern die Spannung kontrollieren und bei Bedarf nachziehen. Bewahren Sie ihn beim Gerät auf.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Artikelnummer | GT-KLEMMPL-SCH |
Hersteller-Teilenummer | GR6 |
Hersteller-Bezeichnung | Bar Holding Plate |
Passend zu | GeoTrencher GT400, GT500, GT700 |
Antriebe | alle (Husqvarna, Stihl, Echo, Makita) |
Werkzeug | 18-mm-Schlüssel für die Klemmschrauben |
Versandgewicht | 150 g |
Passende Produkte und Zubehör
Häufige Fragen
Ist die Klemmplatte für alle Schienenlängen gleich?
Ja. Die Klemmplatte sitzt am Schienenhalter, nicht an der Schiene selbst. Der Hersteller führt sie als ein Teil für GT400, GT500 und GT700 und alle Antriebe. Beim Wechsel auf eine andere Schienenlänge bleibt sie also an der Maschine.
Sind die Klemmschrauben bei der Klemmplatte dabei?
Nein, die Klemmplatte GR6 ist das einzelne Teil. Schrauben und Federscheiben gibt es im Schraubensatz GR7. Ist die Platte in Ordnung, die Schrauben aber verschlissen, reicht der GR7 allein. Beides zusammen ergibt die komplette Befestigung.
Kann ich eine verzogene Klemmplatte richten?
Davon raten wir ab. Sie muss die Schiene unter Last sicher halten, und eine gerichtete Platte liegt selten wieder plan auf. Bei einem so kleinen Teil lohnt das Risiko nicht.
