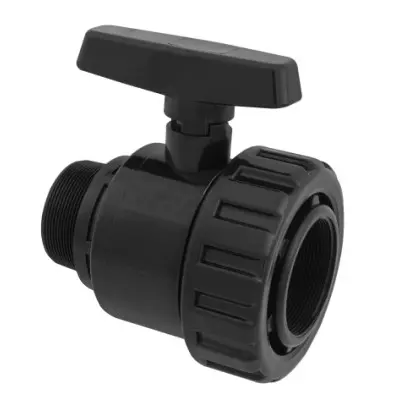

Kugelventil PP IG × AG: von 3/4" für die Tropfzone bis 2" für die Feldleitung
Das Kugelventil PP IG × AG hat auf der einen Seite ein Innengewinde und auf der anderen ein Außengewinde. Es wird also direkt in einen Abgang mit Innengewinde geschraubt und bietet hinten gleich wieder ein Innengewinde. Gehäuse aus Polypropylen, Metallkern, Hebelgriff, voller Durchgang.
Wir führen vier Größen: 3/4" für Tropfzonen und Filteranschlüsse, 1" für Hauptleitungen im Hausgarten und die Zuleitung zur Ventilbox, 1 1/2" für größere Anlagen in Wohnanlagen und GaLaBau-Projekten und 2" für Feld- und Verteilerleitungen in Gartenbau und Landwirtschaft. Die Größe richtet sich nach dem Gewinde am Abgang.
Bei 20 °C ist das Ventil für PN10 ausgelegt. Für den Dauerbetrieb planen wir mit höchstens 6 bar. Einen Überblick über Absperr- und Verteilerteile gibt Zubehör und Ersatzteile.
Warum sinkt die Druckfestigkeit bei Wärme?
Kunststoff wird mit steigender Temperatur weicher. Bei 60 °C liegt die zulässige Belastung nur noch bei etwa 50 % des Nenndrucks PN10, also rund 5 bar. In der Bewässerung mit Kaltwasser spielt das selten eine Rolle, wohl aber bei Leitungen, die im Sommer in der Sonne liegen, oder an dunklen Wänden. Setzen Sie das Ventil dort in eine Ventilbox oder schattig. Der Temperaturbereich liegt bei +5 °C bis +80 °C. Frost verträgt es nur entleert.
Welche Größe brauche ich?
Messen Sie das Innengewinde am Abgang, an den das Ventil soll. 3/4" und 1" sind die Hausgartengrößen. Bei 1 1/2" und 2" geht es um Durchflüsse, wie sie Feldleitungen, Hydranten oder Scheibenfilter in 1 1/2" und 2" mit sich bringen. Wer zwischen zwei Größen schwankt, nimmt die größere, damit das Ventil kein Engpass wird. Ein Kugelventil regelt keine Menge, es ist eine reine Auf/Zu-Armatur.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Artikelnummern | AN-POLI-KV-3-4-IG-AG, -1-IG-AG, -1-1-2-IG-AG, -2-IG-AG |
Größen | 3/4", 1", 1 1/2", 2" |
Anschluss | Innengewinde × Außengewinde |
Bauart | 2-Wege-Kugelhahn, voller Durchgang, 90° |
Gehäuse | Polypropylen mit Metallkern |
Nenndruck | PN10 bei 20 °C, ca. 50 % bei 60 °C |
Betriebsdruck | bis 6 bar |
Temperaturbereich | +5 °C bis +80 °C |
Dichtungen | PTFE / FKM |
Passende Produkte und Zubehör
Kugelventil 1" IG-IG mit Metallkern
PE Kupplung gerade mit Innengewinde
Häufige Fragen
Kann ich mit diesem Kugelventil den Durchfluss dosieren?
Nein, es ist ein reines Auf/Zu-Ventil. In Zwischenstellung verschleißt die Dichtung schneller. Für eine Druckbegrenzung setzen Sie einen Druckminderer ein, für die Mengenaufteilung die passenden Düsen oder Tropfer.
Wie stark sinkt die Druckbeständigkeit bei Wärme?
Bei 60 °C liegt die zulässige Druckbelastung nur noch bei etwa 50 % des Nenndrucks PN10, also rund 5 bar statt 10 bar. Für Bewässerung mit Kaltwasser ist das unkritisch, für Leitungen in praller Sonne sollten Sie es einplanen.
Gibt es das Ventil auch mit beidseitigem Innengewinde?
In 1" ja, als Kugelventil 1" IG-IG mit Metallkern. In den übrigen Größen kombinieren Sie das IG × AG-Ventil bei Bedarf mit einer Muffe. Für kleine Leitungen in 1/2" und 3/4" gibt es zusätzlich die reinen PP-Kugelventile.
