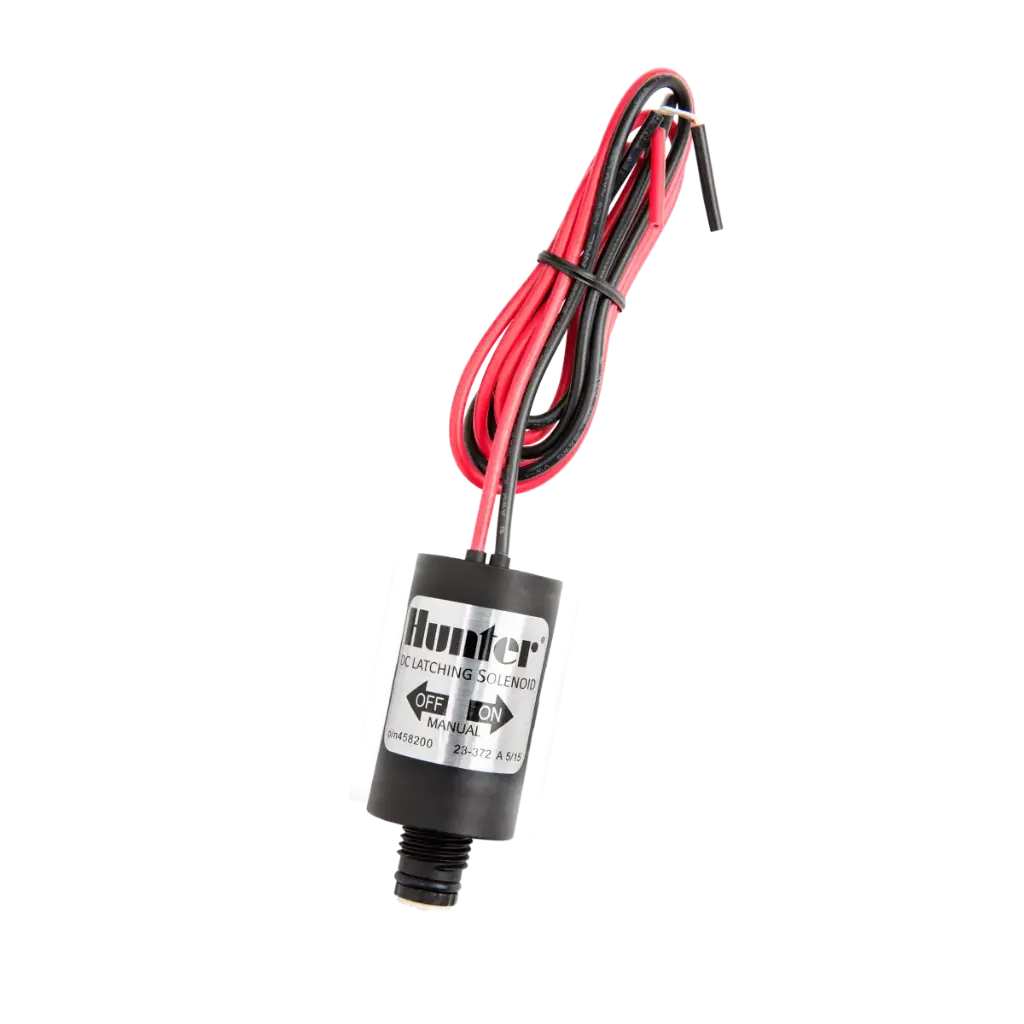

Hunter 9V DC Impulsmagnet-Spule: Ventile schalten ohne Netzstrom
Die Hunter 9V DC Impulsmagnet-Spule (Hunter-Teilenummer 458200) ist eine bistabile Spule, auf Englisch DC-Latching. Sie bekommt vom Steuergerät einen kurzen Gleichstromimpuls zum Öffnen und einen zweiten zum Schließen. Dazwischen hält ein Dauermagnet den Anker, und es fließt kein Strom. Erst das macht batteriebetriebene Steuergeräte im Ventilkasten möglich.
Hunter nennt als passende Steuergeräte NODE, NODE-BT und XC Hybrid. Die Spule passt an alle Hunter-Bewässerungsventile, etwa das PGV oder das ICV. Typischer Einsatz: Zonen ohne Stromanschluss, etwa am Ende des Grundstücks, in Kleingärten oder an Zisternen.
Technisch: Betriebsbereich 6 bis 9 V DC, Spulenwiderstand nominal 4,8 Ohm, zwei Adern in Rot und Schwarz. Die Spule ist gekapselt, der Anker unverlierbar. Am Ventil wird sie genauso aufgeschraubt wie die normale 24-V-AC-Spule von Hunter.
Funktioniert die Impulsspule an einem normalen 24-V-Steuergerät?
Nein. Ein 24-V-AC-Steuergerät liefert Wechselstrom, solange die Station läuft. Die Impulsspule erwartet einen kurzen Gleichstromimpuls mit wechselnder Polung. Am falschen Gerät öffnet sie nicht zuverlässig oder schließt nicht mehr, und die Spule kann Schaden nehmen.
Für netzbetriebene Steuergeräte wie Hunter X-Core oder Pro-C nehmen Sie die 24-V-AC-Magnetspule. Beide Spulen sehen ähnlich aus. Schauen Sie vor dem Einbau auf die Beschriftung.
Worauf muss ich beim Anschluss der zwei Adern achten?
Anders als bei der AC-Spule spielt die Polung eine Rolle, denn das Steuergerät schaltet über die Richtung des Impulses auf und zu. Schließen Sie Rot und Schwarz so an, wie es die Anleitung des Steuergeräts vorgibt. Vertauschte Adern sind der häufigste Grund, warum ein Ventil nach dem Programm offen bleibt.
Die Verbindungen im Ventilkasten wasserdicht machen, etwa mit Kabelverbinder DBM.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Hunter-Teilenummer | 458200 |
Artikelnummer | HU-SPULE-9V-DC-458200 |
Bauart | Impulsspule (DC-Latching), bistabil |
Betriebsspannung | 6–9 V DC |
Spulenwiderstand | 4,8 Ohm (nominal) |
Max. Betriebsdruck | 200 psi (rund 13,8 bar) |
Anschluss | 2 Adern, rot und schwarz |
Steuergeräte | Hunter NODE, NODE-BT, XC Hybrid |
Passend zu | allen Hunter-Bewässerungsventilen |
Hersteller | Hunter Industries |
Passende Produkte und Zubehör
Ventilbox mit 4 Ventilen 9 V DC
Häufige Fragen
Wie lange hält die Batterie mit der Impulsspule?
Das hängt vom Steuergerät, der Zahl der Schaltvorgänge und der Batterie ab. Hunter macht dazu Angaben im Handbuch des jeweiligen Steuergeräts, nicht bei der Spule. Weil zwischen den Impulsen kein Strom fließt, ist der Verbrauch sehr gering.
Kann ich das Ventil mit Impulsspule auch von Hand öffnen?
Ja. Die Handentlüftung am Ventil funktioniert unabhängig von der Spule. Beim PGV öffnen Sie über die externe Entlüftung oder eine Vierteldrehung der Spule. Danach wieder schließen, sonst läuft die Zone weiter.
Ist eine Ventilbox mit 9-V-Ventilen fertig erhältlich?
Ja, wir führen eine anschlussfertige Ventilbox mit vier 9-V-DC-Ventilen. Für Einzelzonen nehmen Sie ein PGV und tauschen die serienmäßige 24-V-Spule gegen diese Impulsspule. Die Impulsspule passt auf alle Hunter-Ventile, also auch auf größere Modelle.
