Schlauchschellen nach DIN 3017: Schlauch sicher auf der Tülle

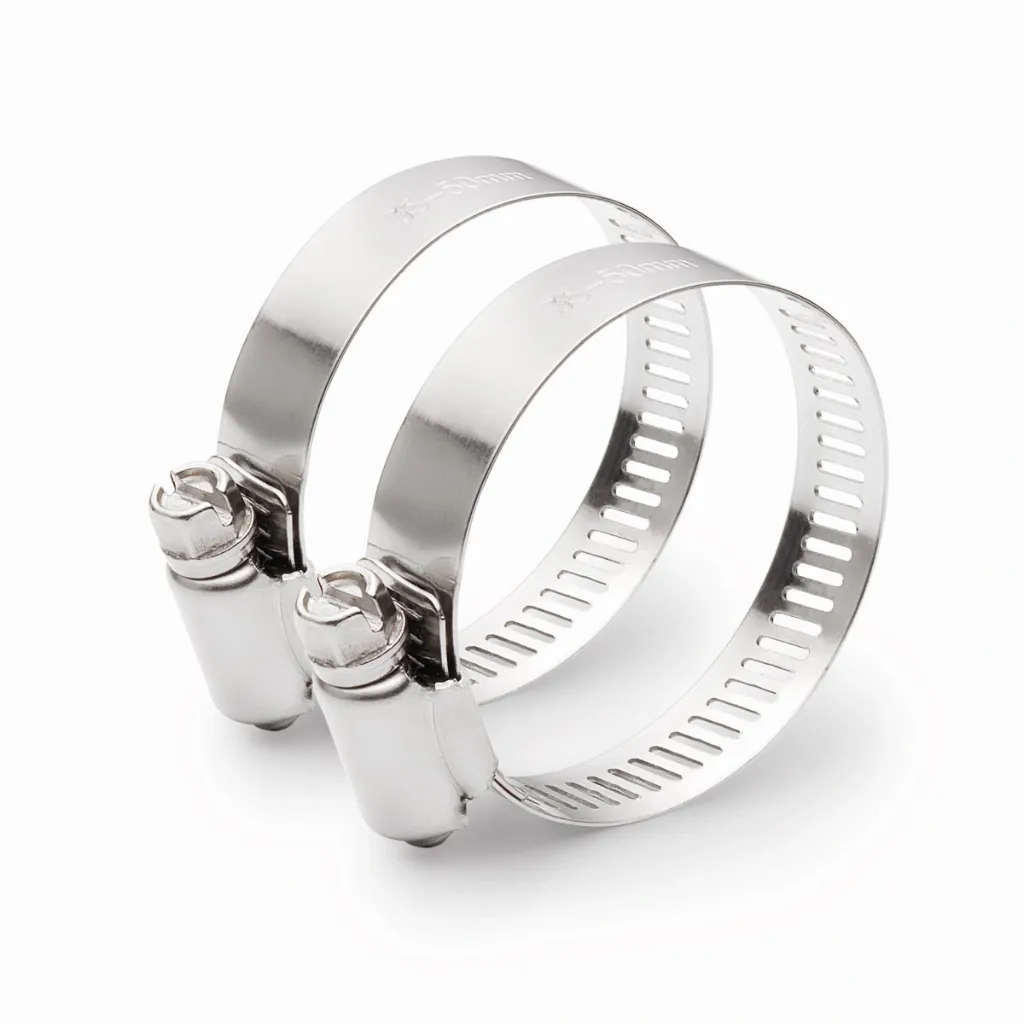

Schlauchschellen mit Schneckengewinde spannen einen Schlauch auf eine Tülle, einen Verbinder oder ein Rohrende. Ein gelochtes Stahlband wird über eine Schraube zusammengezogen, stufenlos, bis der Schlauch fest auf der Tülle sitzt. Bauart und Maße folgen der DIN 3017.
Wir führen 14 Spannbereiche, von 8–16 mm für dünne Schläuche bis 110–130 mm für Saug- und Flachschläuche, mit 9 oder 12 mm Bandbreite. Typische Größen in der Bewässerung sind 16–27 mm und 20–32 mm für Gartenschläuche auf Messingtüllen, 25–40 und 40–60 mm für Pumpen- und Saugschläuche.
Die Einschränkung: Eine Schelle hält den Schlauch, sie macht aus einer schlechten Verbindung keine gute. Passt die Tülle nicht zum Schlauchinnendurchmesser, bleibt die Verbindung undicht. Für Leitungen mit dauerhaft hohem Druck sind Pressfittings oder Klemmverschraubungen die sicherere Wahl.
Welchen Spannbereich brauche ich für meinen Schlauch?
Gemessen wird der Außendurchmesser des Schlauchs auf der Tülle, nicht der Innendurchmesser. Ein 3/4"-Gartenschlauch hat außen je nach Wandstärke rund 24 bis 27 mm, auf der Tülle etwas mehr. Wählen Sie den Bereich so, dass Ihr Maß in der Mitte liegt: Am oberen Ende hat das Band kaum Überstand, am unteren Ende steht viel Band über und kann scheuern. Liegt Ihr Maß genau zwischen zwei Bereichen, nehmen Sie den kleineren.
Wie montiere ich die Schelle richtig?
Schlauch ganz auf die Tülle schieben, die Schelle 3 bis 5 mm hinter dem Schlauchende über dem Tüllenwulst ansetzen und anziehen, bis der Schlauch sichtbar eingeschnürt ist. Nicht so fest, dass das Band in den Schlauch schneidet. Bei Tüllen über 25 mm Länge setzen wir zwei Schellen, Schrauben um 180° versetzt. Prüfen Sie die Schellen nach dem ersten Warmlauf, weil sich Schlauchmaterial setzt. Passende Tüllen bieten die GEKA-Schlauchstücke.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Bauart | Schneckengewindeschelle |
Norm | DIN 3017 |
Bandbreite | 9 oder 12 mm (je nach Größe) |
Spannbereiche | 8–16, 12–22, 16–27, 20–32, 25–40, 32–50, 40–60, 50–70, 60–80, 70–90, 80–100, 90–110, 100–120, 110–130 mm |
Anzahl Varianten | 14 |
Artikelnummern | AN-V2A-8-16 bis AN-V2A-110-130 |
Einsatz | Schlauch auf Tülle, Verbinder oder Rohrende |
Passende Produkte und Zubehör
Flachschlauch-Anschlussverschraubung 53 x 2"
Häufige Fragen
Kann ich eine Schelle mehrmals verwenden?
Ja, solange Band und Gewinde unbeschädigt sind. Eine Schelle, die schon einmal stark angezogen war, hat oft ein verformtes Band. Ist das Band an der Schraube eingerissen oder rostig, nehmen Sie eine neue, sie hält sonst nicht mehr dicht.
Reicht eine Schelle für eine Saugleitung?
Für eine Saugleitung, die Luft ziehen kann, setzen Sie zwei Schellen hintereinander. Schon eine kleine Undichtigkeit lässt die Pumpe Luft ziehen statt Wasser, und sie verliert die Ansaugung. Prüfen Sie die Schellen nach dem ersten Betrieb.
Welches Werkzeug brauche ich?
Einen Schlitzschraubendreher oder besser einen Steckschlüssel für den Sechskant der Schraube. Mit dem Steckschlüssel rutschen Sie nicht ab und können die Schelle gleichmäßiger anziehen, besonders an engen Stellen in der Pumpenstation.
