Rohrschellen M8: Leitungen sauber an Wand, Decke und Pfosten führen

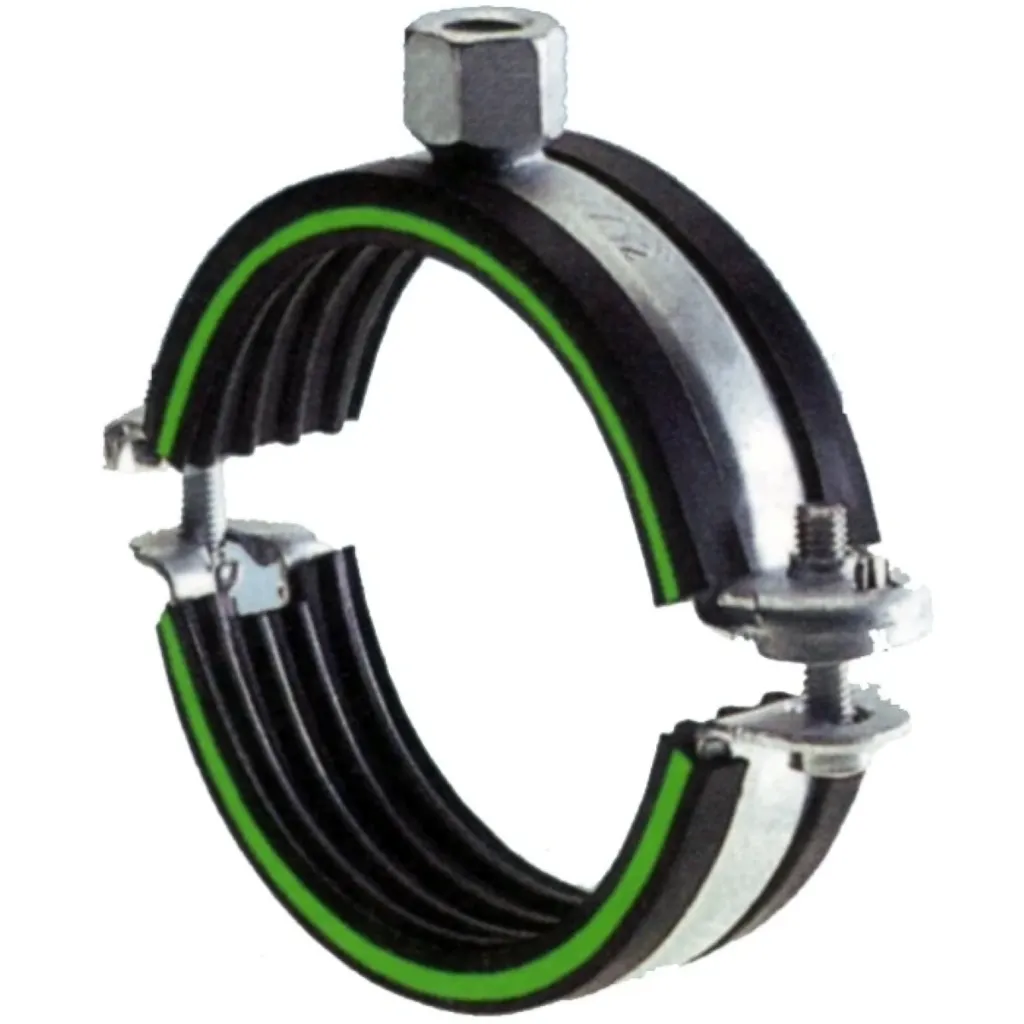

Die Rohrschellen M8 sind zweiteilige Schellen aus verzinktem Stahl, die über ein M8-Anschlussgewinde an einer Gewindestange oder Stockschraube sitzen. Damit befestigen Sie Bewässerungs- und Installationsleitungen an Hauswand, Kellerdecke, Carport-Pfosten oder im Technikraum.
Wir setzen sie überall dort ein, wo eine Leitung sichtbar oder frei geführt wird: die Steigleitung vom Brunnen zur Pumpe, der Verteiler im Keller, die Zuleitung zur Wassersteckdose an der Fassade. Eine fest geführte Leitung schwingt nicht, scheuert nicht und belastet keine Gewindeverbindungen.
Die Schelle gibt es in acht Spannweiten zwischen 16 und 58 mm Außendurchmesser. Maßgeblich ist der Außendurchmesser des Rohres, nicht die Nennweite in Zoll, die auf dem Rohr steht. Für eine Pumpenleitung oder einen Verteiler im Keller planen wir die Schellen gleich mit, damit nichts am Gewinde des Pumpenausgangs hängt.
Welche Rohrschellen-Größe passt zu meinem Rohr?
Messen Sie den Außendurchmesser mit dem Messschieber und wählen Sie die Spannweite, in der dieser Wert liegt:
- 16–18 mm (3/8") und 15–19 mm (1/2"): dünne Kupfer- und Stahlleitungen
- 20–25 mm (3/4") und 25–30 mm (1"): PE-Rohr 25 mm, Hausanschlussleitungen
- 33–37 mm (1 1/4") und 42–46 mm (1 1/2"): PE-Rohr 32 und 40 mm, Pumpenleitungen
- 47–52 mm (2") und 54–58 mm (2 1/2"): PE-Rohr 50 mm, Brunnensteigleitungen
Liegt Ihr Rohr genau an einer Grenze, nehmen Sie die kleinere Größe – eine zu große Schelle hält nicht.
Wofür sind die Stahlschellen nicht gedacht?
Für weiche 16-mm-Tropfleitungen und dünnes PE-LD-Rohr sind sie zu grob, dort nehmen wir die PVC-Befestigungsschelle Typ ASV oder Rohrhalter mit Kabelbinder. Auch für die Erdverlegung sind die verzinkten Schellen nicht vorgesehen. Und: Eine Gummieinlage zur Schalldämmung hat diese Ausführung laut Artikelangabe nicht – wer eine Pumpenleitung an der Schlafzimmerwand führt, sollte das einplanen. Für die Leitung im Graben gilt: Sie liegt im Sandbett, nicht in Schellen.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Artikelnummern | AN-OPTSCH-… (je Größe) |
Bauform | zweiteilige Rohrschelle |
Material | Stahl, verzinkt |
Anschlussgewinde | M8 |
Größen | 3/8" (16–18 mm), 1/2" (15–19 mm), 3/4" (20–25 mm), 1" (25–30 mm), 1 1/4" (33–37 mm), 1 1/2" (42–46 mm), 2" (47–52 mm), 2 1/2" (54–58 mm) |
Montage | M8-Gewindestange oder Stockschraube |
Einsatz | Wand, Decke, Pfosten, frei geführte Leitungen |
Passende Produkte und Zubehör
PVC-Befestigungsschelle Typ ASV
Rohrhalter mit Kabelbinder 5–23 mm
Häufige Fragen
Brauche ich für die Rohrschelle zusätzliches Befestigungsmaterial?
Ja. Die Schelle hat nur das M8-Anschlussgewinde. Für Holz oder Dübel nehmen Sie eine Stockschraube M8, für Abhängungen von der Decke eine M8-Gewindestange. Dübel passend zum Untergrund kommen dazu. Beides bekommen Sie bei uns mit.
Gibt es die Rohrschellen mit Schalldämmeinlage?
Diese Ausführung hat keine Gummieinlage. Viele Metallschellen werden mit EPDM-Einlage angeboten, die Schwingungen dämpft. Für Pumpenleitungen an Wohnräumen sollten Sie das berücksichtigen oder einen elastischen Rohrabschnitt vor der Schelle einplanen.
Welcher Abstand zwischen zwei Schellen ist sinnvoll?
Das hängt von Rohrmaterial, Durchmesser und Temperatur ab. Kunststoffrohre brauchen deutlich engere Abstände als Stahlrohr, weil sie sich bei Wärme durchbiegen. Richten Sie sich nach der Angabe des Rohrherstellers; im Zweifel lieber eine Schelle mehr.
Mehr zum Thema: Systemzubehör im Shop · Wartung, Einwinterung und Reparatur · Ventil klackert, Rohre schlagen
