Tavlit Verteiler mit Überwurf: mehrere 1-Zoll-Abgänge ohne T-Stück-Kette
Der Tavlit Verteiler teilt eine 1-Zoll-Leitung auf zwei, drei oder vier gleich große Abgänge. Er besteht aus Polypropylen, die Abgänge haben drehbare Überwurfmuttern mit 1"-Innengewinde und EPDM-O-Ring, der Eingang ein 1"-Außengewinde. Statt drei T-Stücken hintereinander schrauben Sie ein Bauteil, das kürzer baut und weniger Dichtstellen hat.

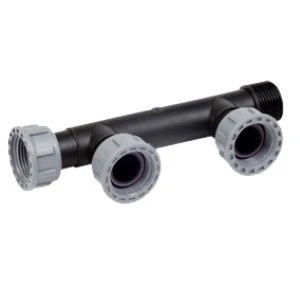

Die Bezeichnung zählt die Abgänge plus Eingang: Der 2-fach-Verteiler hat drei Swivel-Anschlüsse plus Außengewinde, der 3-fach vier, der 4-fach fünf. Ein Swivel-Anschluss dient dabei als Durchgang, an den Sie den nächsten Verteiler, einen Stopfen oder eine weitere Leitung setzen. Tavlit ist die Fittings-Marke von Netafim. Der maximale Betriebsdruck liegt bei 10 bar.
Typische Einsätze sind Verteiler für Magnetventile in der Ventilbox, Abgänge hinter Filter und Druckminderer und Zonenverteiler mit Kugelhähnen in Gewächshäusern. Weitere Fittings der Serie finden Sie in der Kategorie Fittings & Gewindeteile.
Wann ist die drehbare Überwurfmutter ein Vorteil?
Immer dann, wenn sich die Teile nicht mehr drehen lassen: Ein Magnetventil ist schon an der Leitung, ein Filter hängt fest an der Wand, der Verteiler sitzt in einer engen Ventilbox. Die Überwurfmutter dreht sich unabhängig vom Verteiler, Sie schrauben also nur die Mutter an, nicht das ganze Bauteil. Der O-Ring dichtet axial; Handkraft reicht. Wer mit der Zange nachzieht, quetscht den O-Ring und hat später Tropfstellen. Für einzelne Verbindungen gibt es die Tavlit Kupplung und den Tavlit Winkel.
Wie viele Abgänge verträgt eine 1-Zoll-Zuleitung?
So viele, wie gleichzeitig laufen dürfen. Bei Magnetventilen läuft meist nur eine Zone, dann ist der 4-fach-Verteiler kein Problem. Sollen mehrere Abgänge gleichzeitig Wasser bekommen, teilt sich die Menge der Zuleitung auf: Eine 1"-Leitung führt sinnvoll etwa 3 bis 4 m³/h, bei vier offenen Abgängen bleibt je Abgang nur ein Viertel. Das ist die Grenze des Bauteils: Für Hauptleitungen mit großen Mengen ist ein 1-Zoll-Verteiler zu klein. Wollen Sie Abgänge einzeln absperren, setzen Sie PP-Kugelventile dazwischen.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Artikelnummern | NF-TV-VT2-1, NF-TV-VT3-1, NF-TV-VT4-1 |
Marke | Tavlit (Netafim) |
2-fach | 3 × 1" IG Swivel × 1" AG |
3-fach | 4 × 1" IG Swivel × 1" AG |
4-fach | 5 × 1" IG Swivel × 1" AG |
Material | Polypropylen (PP) |
Dichtung | EPDM-O-Ring in der Überwurfmutter |
Max. Betriebsdruck | 10 bar (PN10) |
Montage | Überwurf handfest, ohne Werkzeug |
Hersteller | Netafim |
Passende Produkte und Zubehör
Häufige Fragen
Was ist der Vorteil des Swivel-Überwurfs gegenüber einer starren Verschraubung?
Der Überwurf dreht sich frei, sodass Sie den Verteiler anschließen können, ohne das bereits montierte Gegenstück zu drehen. Das erleichtert die Montage in engen Ventilboxen und an fest verbauten Ventilen oder Filtern erheblich.
Benötige ich zusätzliches Dichtband am Gewinde?
An den Überwurfmuttern nicht, dort dichtet der O-Ring. Am 1"-Außengewinde kommt es auf das Gegenstück an: Schrauben Sie es in eine weitere Tavlit-Überwurfmutter, dichtet deren O-Ring. In ein normales Innengewinde ohne O-Ring gehört Teflonband, sonst bleibt die Verbindung undicht.
Wie verschließe ich einen nicht benötigten Abgang?
Mit einem PP-Stopfen mit 1"-Außengewinde in der Überwurfmutter. So können Sie einen 4-fach-Verteiler auch mit drei Zonen betreiben und später die vierte nachrüsten, ohne den Verteiler wieder auszubauen. Der Stopfen dichtet über den O-Ring der Überwurfmutter.
Kann ich mehrere Verteiler hintereinander setzen?
Ja. Das Außengewinde des zweiten Verteilers schrauben Sie in einen freien Swivel-Anschluss des ersten. So entsteht ein Verteiler für sechs oder mehr Ventile. Achten Sie darauf, dass die Zuleitung für die gleichzeitig laufenden Zonen ausreicht.
