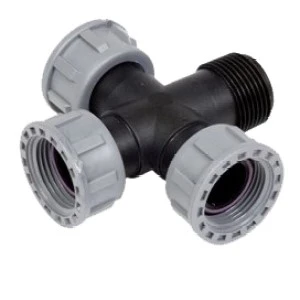

Tavlit Kreuz mit Überwurf: vier Anschlüsse an einem Punkt
Das Tavlit Kreuz mit Überwurf und Dichtung verteilt Wasser an einem Punkt in vier Richtungen. Drei Anschlüsse haben eine drehbare Überwurfmutter mit 1"-Innengewinde, der vierte ist je nach Ausführung ebenfalls 1" IG, 1" Außengewinde oder 3/4" Außengewinde. Abgedichtet wird über EPDM-O-Ringe, die laut Händlerdaten gegen Dünger und Chemikalien beständig sind.
Das Kreuz ersetzt zwei hintereinander geschraubte T-Stücke. Es baut kürzer und hat weniger Dichtstellen. Die Überwurfmuttern drehen sich unabhängig vom Körper: Sie schrauben das Kreuz an Ventile oder Leitungen, die schon fest sitzen, ohne sie mitzudrehen. Für die Tavlit-Swivel-Fittings wird ein Betriebsdruck von 10 bar angegeben.
Der Haken: Vier Anschlüsse auf engem Raum machen die Wartung fummelig. Wer einen der Abgänge später lösen muss, kommt mit dem Schlüssel schlecht heran. Für Ventilgruppen ist der Tavlit Verteiler übersichtlicher.
Welche Kreuz-Ausführung passt an meinen Verteiler?
Die Auswahl hängt am vierten Anschluss. Mit 1" AG schrauben Sie das Kreuz direkt in einen anderen Swivel-Fitting oder in ein 1"-Innengewinde, zum Beispiel einen Filterausgang. Mit 1" IG an allen vier Seiten brauchen Sie überall Nippel oder Kupplungen mit Außengewinde. Die Ausführung mit 3/4" AG ist für einen kleineren Abgang gedacht, etwa für einen Gartenhahn oder einen Druckminderer vor einer Tropfzone.
Kreuz oder zwei T-Stücke?
Das Kreuz baut kürzer, zwei Tavlit T-Verbinder sind flexibler. Liegen die Abgänge nicht genau gegenüber, etwa weil ein Ventil versetzt sitzt, kommen Sie mit T-Stücken besser zurecht. Das Kreuz lohnt sich, wenn die Leitungen tatsächlich in alle vier Richtungen laufen, etwa am Knotenpunkt einer Ringleitung oder unter einer Pflasterfläche, wo nur wenig Platz für die Grube ist. Für Ventilgruppen mit mehr als drei Ventilen ist keines von beiden ideal, dort ist ein Verteiler übersichtlicher.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Artikelnummern | NF-TV-KRZ-1-IG, NF-TV-KRZ-1-IGAG, NF-TV-KRZ-1-IG-3-4-AG |
Marke | Tavlit |
Bauform | Kreuz mit drehbaren Überwurfmuttern |
Ausführungen | 4 x 1" IG; 3 x 1" IG x 1" AG; 3 x 1" IG x 3/4" AG |
Material | Polypropylen (PP) |
Dichtung | EPDM-O-Ring |
Betriebsdruck | bis 10 bar |
Passende Produkte und Zubehör
Tavlit T-Verbinder mit Überwurf
Tavlit Kupplung gerade mit Überwurf
Häufige Fragen
Brauche ich am Überwurf Dichtband?
Nein. Der O-Ring in der Überwurfmutter dichtet gegen die Stirnfläche des eingeschraubten Teils. Band würde die Mutter auf Abstand halten. Nur am Außengewinde-Anschluss des Kreuzes hängt es vom Gegenstück ab: Hat es keinen O-Ring, wird mit Band gedichtet.
Wie fest ziehe ich die Überwurfmuttern an?
Handfest. Die Muttern sind breit genug, um sie mit der Hand sicher anzuziehen. Mit der Zange quetschen Sie den O-Ring, und die Verbindung wird eher undicht. Prüfen Sie nach dem ersten Befüllen alle vier Anschlüsse und ziehen Sie bei Bedarf leicht nach.
Kann ich einen Abgang des Kreuzes verschließen?
Ja, mit einem PP-Stopfen mit 1"-Außengewinde in der Überwurfmutter. So wird das Kreuz zum T-Stück und lässt sich später zum Kreuz erweitern, ohne die Grube neu aufzumachen. Der Stopfen dichtet über den O-Ring der Überwurfmutter.
