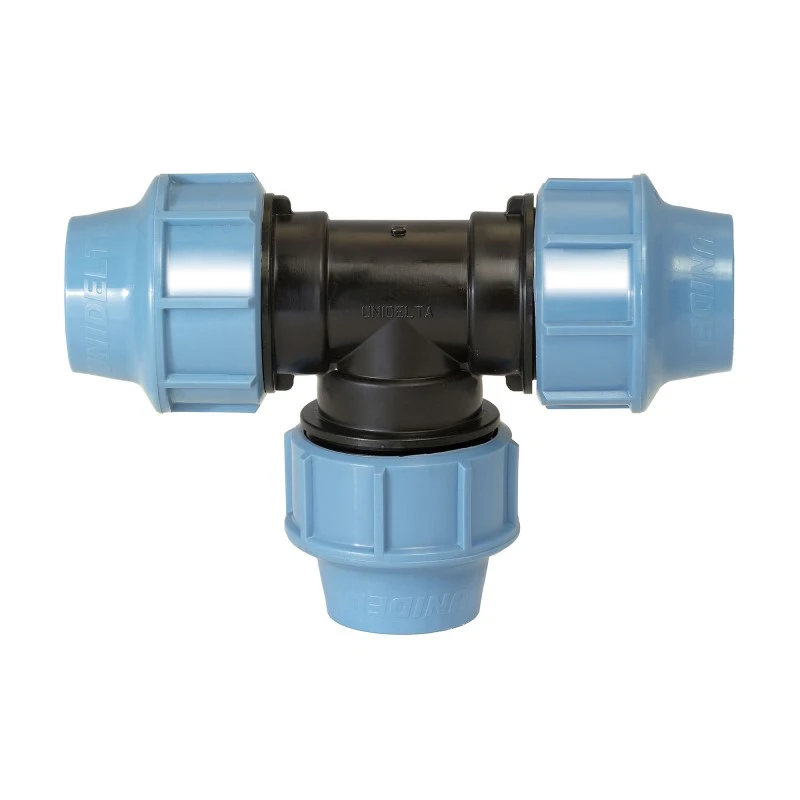

PE-T-Kupplung: Abzweig mit drei gleichen Anschlüssen
Die PE-T-Kupplung von Unidelta teilt eine PE-Leitung in zwei Richtungen. Alle drei Anschlüsse haben denselben Durchmesser und sind Klemmverschraubungen. Damit bauen Sie Verzweigungen, Ringleitungen und Abgänge, ohne zu schweißen und ohne Gewindeteile.
Wir führen die T-Kupplung in zehn Größen von 16 bis 110 mm. Körper und Überwurfmuttern sind aus Polypropylen, die Klemmringe aus POM, die O-Ringe aus NBR. Unidelta gibt die Serie bis 16 bar frei.
Braucht der Abzweig einen kleineren Durchmesser, ist die PE-T-Reduzierkupplung die bessere Wahl, mit Gewinde am Abgang die T-Kupplung mit Innengewinde.
Für die Größe zählt der Außendurchmesser des Rohrs: 25 und 32 mm sind im Hausgarten üblich, 40 bis 63 mm in großen Anlagen, 75 bis 110 mm in Landwirtschaft und Gartenbau. Hauptleitungen im Garten bauen wir oft als Ring, damit der Druck an allen Ventilen ähnlich ankommt. An jedem Ringanschluss sitzt eine T-Kupplung.
Wann T-Kupplung, wann Anbohrschelle?
Die T-Kupplung setzen Sie, wenn das Rohr ohnehin offen ist, also beim Neubau einer Leitung. Sie hat den vollen Querschnitt auf allen drei Seiten. Eine Anbohrschelle lohnt sich, wenn eine bestehende Leitung unter Wasser bleibt oder nur ein kleiner Abgang gebraucht wird: anbohren, fertig, ohne das Rohr zu trennen.
Für eine Ringleitung im Hausgarten mit 32 mm ist die T-Kupplung Standard. Für den Anschluss einzelner Regner an eine 40er-Leitung nehmen wir oft Anbohrschellen.
Wie verlege ich das T-Stück spannungsfrei im Graben?
Die drei Rohre müssen gerade in die Anschlüsse laufen. Wird ein Abgang schräg eingepresst, zieht das Rohr dauerhaft am Klemmring und der O-Ring dichtet einseitig. Legen Sie das T-Stück auf ein ebenes Sandbett, richten Sie die Rohre aus und ziehen Sie erst dann die Muttern an.
Mit einer Druckprobe vor dem Verfüllen fallen Fehler auf, solange der Graben noch offen ist.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Hersteller | Unidelta |
Produkttyp | Klemmverbinder T 90°, Klemm x Klemm x Klemm |
Rohr-Außendurchmesser | 16, 20, 25, 32, 40, 50, 63, 75, 90, 110 mm (alle Abgänge gleich) |
Körper / Überwurfmutter | Polypropylen (PP-B) |
Klemmring / Dichtung | POM / O-Ring NBR |
Nenndruck | bis 16 bar (PN 16 bei 20 °C) |
Passende Rohre | PE-Rohr hoher und niedriger Dichte, metrisch |
Artikelnummern | UD-T-16-16 bis UD-T-110-110 |
Anzahl Ausführungen | 10 |
Passende Produkte und Zubehör
PE-T-Kupplung mit Innengewinde
Montageschlüssel PE-Fittings 16–40
Häufige Fragen
Teilt sich das Wasser am T-Stück gleichmäßig auf?
Nur wenn beide Abgänge gleich lang sind und gleich viel abnehmen. In der Praxis fließt mehr Wasser in den Strang mit dem geringeren Widerstand. Getrennte Bewässerungszonen schalten Sie deshalb über Magnetventile, nicht über T-Stücke.
Kann ich ein T-Stück als Spülanschluss nutzen?
Ja, mit einer Endkupplung oder einem Kugelventil am dritten Abgang. Das ist sinnvoll am tiefsten Punkt einer Leitung, wo Sie beim Einwintern entleeren wollen. Ein Kugelventil öffnet und schließt dabei schneller als die Klemmmutter.
Wie viele T-Stücke verträgt eine Leitung?
Eine feste Grenze gibt es nicht. Jedes Formteil kostet aber Druck, und jede Klemmverbindung ist eine potenzielle Undichtigkeit. Planen Sie die Abzweige so, dass Sie mit wenigen T-Stücken auskommen. Weniger Formteile heißt auch weniger Fehlersuche.
