PE-Sonderformen: Wandscheibe, Standrohr und Pflock für den Leitungsabschluss
Unter PE-Sonderformen fassen wir Formteile von Unidelta zusammen, die nicht ins Raster von Kupplung, Winkel und T-Stück passen. Sie lösen zwei Aufgaben: das PE-Rohr sauber an einer Wand enden zu lassen und einen Regner oder Anschluss über dem Boden zu halten.

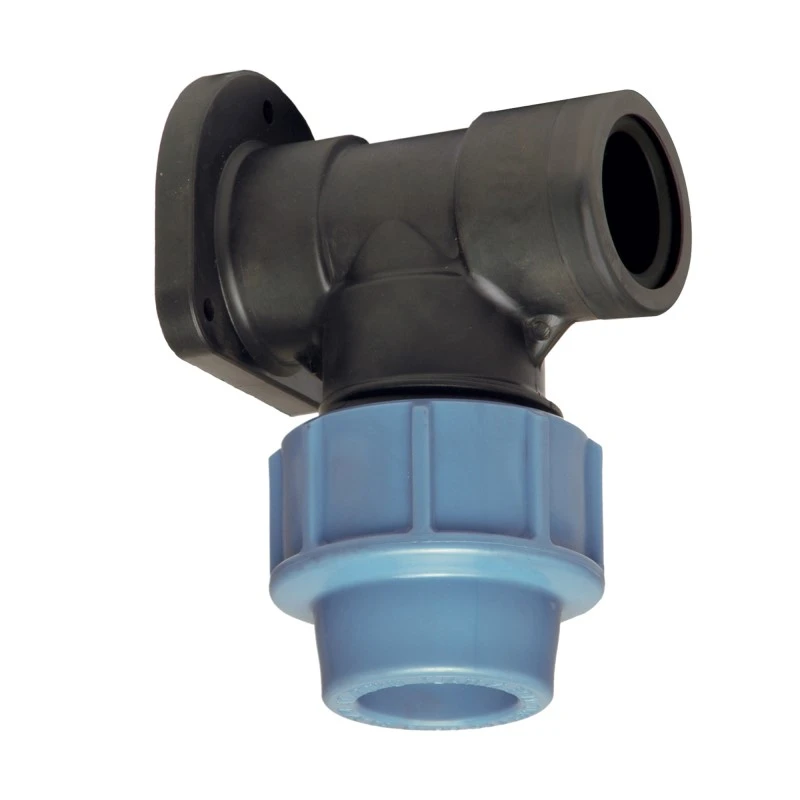

Die Wandscheiben haben einen Klemmanschluss für das PE-Rohr, ein Innengewinde und eine Platte zum Anschrauben. Damit endet die Leitung fest an Mauer, Pfosten oder Schacht, und der Hahn oder Anschluss wird eingeschraubt. Standrohre und Pflock tragen Regner über dem Bewuchs, das T-Stück verbindet den Pflock mit der Leitung.
Wählen Sie die Ausführung im Variantenfeld. Die Klemmteile der Serie gibt Unidelta bis 16 bar frei. Für Standrohre und Pflock liegt uns keine eigene Druckangabe vor. Bei Unklarheit schicken Sie uns ein Foto der Einbausituation.
Welche Sonderform für welchen Zweck?
- Wandscheibe 20 mm × 1/2" IG, 25 mm × 3/4" IG, 32 mm × 1" IG: Zapfstelle an Hauswand oder Pfosten, etwa für einen Kugelauslaufhahn 3/4"
- Standrohr 3/4" AG × 1/2" IG oder 3/4" IG: Regner oder Düse über die Pflanzenhöhe heben
- Standrohr 3/4" AG × 1/2" AG, 280 mm: Verlängerung mit Außengewinde an beiden Enden
- Pflock 3/4" AG, 280 mm: wird in den Boden gesteckt und hält einen Anschluss
- T-Stück 90° IG für den Pflock: Verbindung von Pflock und Zuleitung
Worauf achte ich bei der Wandscheibe an der Fassade?
Die Wandscheibe muss fest sitzen, bevor Druck auf die Leitung kommt. Schrauben und Dübel passend zum Untergrund wählen. Das Rohr kommt von unten oder hinten an und sollte frostfrei geführt oder vor dem Winter entleert werden.
Wird die Zapfstelle aus dem Trinkwassernetz gespeist, gehört eine Sicherungsarmatur nach DIN EN 1717 zwischen Hausinstallation und Gartenleitung.
Wandscheibe und Hahn so setzen, dass der Hahn beim Anschließen eines Schlauchs nicht an der Wand anschlägt.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Hersteller | Unidelta |
Wandscheiben | 20 mm × 1/2" IG, 25 mm × 3/4" IG, 32 mm × 1" IG |
Standrohre | 3/4" AG × 1/2" IG; 3/4" AG × 3/4" IG |
Verlängerung | 3/4" AG × 1/2" AG, 280 mm |
Pflock | 3/4" AG, 280 mm |
T-Stück | 90°, Innengewinde, für Pflock |
Material Klemmteile | PP, Klemmring POM, Dichtung NBR/EPDM |
Nenndruck Klemmteile | bis 16 bar |
Artikelnummern | UD-WS-…, UD-STROHR-…, UD-VL-…, UD-PFLOCK-…, UD-TST-… |
Anzahl Ausführungen | 8 |
Passende Produkte und Zubehör
PE-Winkelkupplung mit Innengewinde
PE-T-Kupplung mit Innengewinde
Häufige Fragen
Kann ich an die Wandscheibe einen Wasserhahn schrauben?
Ja, dafür ist sie gedacht. Der Hahn braucht ein Außengewinde in der Größe der Wandscheibe, also 1/2", 3/4" oder 1". Gewinde mit Teflonband eindichten und die Scheibe vorher fest an der Wand montieren.
Wozu dient der Pflock mit 280 mm?
Er wird in den Boden gesteckt und hält einen Anschluss stabil über der Erde, etwa einen Regner auf einem Beet. Zusammen mit dem T-Stück für den Pflock entsteht ein fester Anschlusspunkt, der beim Arbeiten im Beet nicht umkippt.
Sind die Sonderformen auch für Druckleitungen geeignet?
Die Klemmteile ja, bis 16 bar laut Hersteller. Für Standrohre und Pflock gibt es keine eigene Druckangabe. Sie sitzen am Leitungsende hinter dem Regneranschluss und stehen in der Bewässerung meist unter normalem Betriebsdruck.
