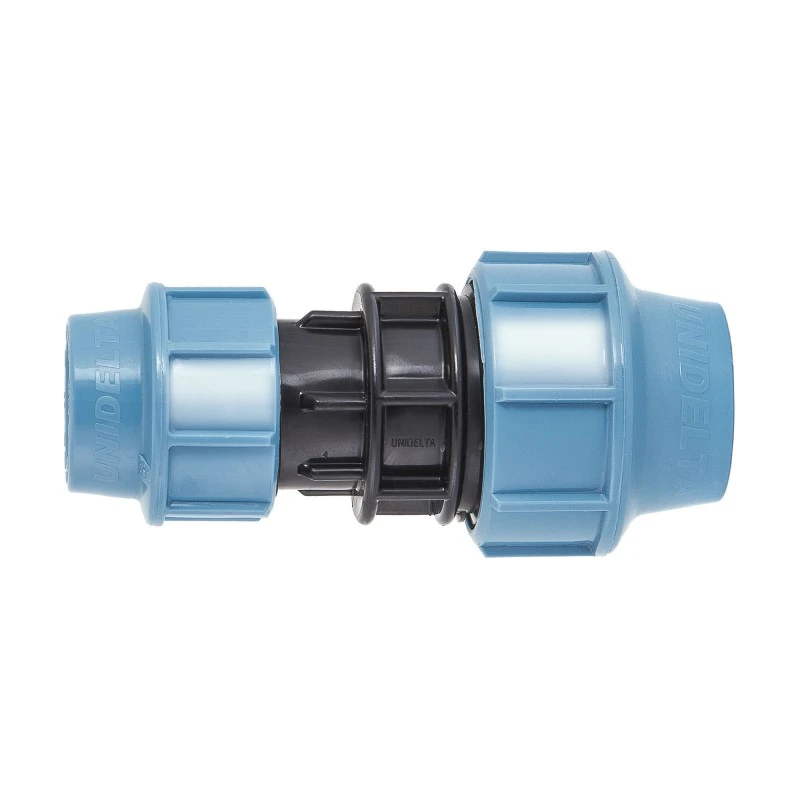

PE-Reduzierkupplung gerade: vom großen auf das kleine Rohr
Die PE-Reduzierkupplung von Unidelta verbindet zwei PE-Rohre mit unterschiedlichem Außendurchmesser in gerader Linie. Beide Seiten sind Klemmverschraubungen, Sie brauchen also keine Gewindeteile und keine Adapterkette aus Kupplung, Nippel und Reduzierstück.
Der typische Einsatz: Die Hauptleitung kommt mit 32 oder 40 mm an, die letzten Meter eines Regnerkreises reichen mit 25 mm. Oder die Brunnenleitung in 50 mm wird im Garten auf 32 mm verteilt. Jede eingesparte Gewindeverbindung ist eine Dichtstelle weniger im Boden.
Wir führen 18 Kombinationen von 20 × 16 bis 110 × 90 mm. Laut Unidelta ist die Serie für PE-Rohre hoher und niedriger Dichte bis 16 bar ausgelegt. Für einen Abzweig mit kleinerem Durchmesser statt einer geraden Reduzierung nehmen Sie die PE-T-Reduzierkupplung. Die Rohrgröße lesen Sie am Aufdruck ab.
Welche Reduzierung brauche ich zwischen Haupt- und Verteilerleitung?
Lieferbare Kombinationen:
- 20 × 16, 25 × 20
- 32 × 20, 32 × 25
- 40 × 25, 40 × 32
- 50 × 25, 50 × 32, 50 × 40
- 63 × 25, 63 × 32, 63 × 40, 63 × 50
- 75 × 50, 75 × 63, 90 × 63
- 110 × 75, 110 × 90
Reduzieren Sie nicht zu früh. Der Druckverlust in einer zu dünnen Leitung frisst Druck, der am letzten Regner fehlt. Im Zweifel rechnen wir das für Sie nach.
Spielt die Fließrichtung bei der Reduzierkupplung eine Rolle?
Für die Dichtheit nicht, für die Planung schon. In der Bewässerung fließt das Wasser normalerweise vom großen zum kleinen Rohr. Wer umgekehrt von klein auf groß geht, etwa am Ende eines Strangs, bekommt dadurch keinen zusätzlichen Durchfluss: Der engste Querschnitt bestimmt die Leistung.
Für Tropfrohr 16 mm ist die Reduzierkupplung nicht gedacht. Dünnwandige Tropfrohre schließen Sie mit Steckverbindern der Tropfbewässerung an, etwa dem Steckverbinder 16 mm × 3/4" AG.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Hersteller | Unidelta |
Produkttyp | Klemmverbinder Reduzierung gerade, Klemm x Klemm |
Rohr-Außendurchmesser | Kombinationen 20 × 16 bis 110 × 90 mm |
Körper / Überwurfmutter | Polypropylen (PP-B) |
Klemmring / Dichtung | POM / O-Ring NBR |
Nenndruck | bis 16 bar (PN 16 bei 20 °C) |
Passende Rohre | PE-Rohr hoher und niedriger Dichte, metrisch |
Artikelnummern | UD-KR-20-16 bis UD-KR-110-90 |
Anzahl Ausführungen | 18 |
Passende Produkte und Zubehör
Montageschlüssel PE-Fittings 16–40
Häufige Fragen
Kann ich zwei Reduzierungen hintereinander setzen?
Technisch ja, etwa 63 × 40 und dann 40 × 25. Jede Verbindung ist aber eine mögliche Leckstelle. Gibt es die direkte Kombination, etwa 63 × 25, nehmen Sie lieber diese.
Muss ich für die Reduzierkupplung zwei verschiedene Schlüssel haben?
Bis 40 mm genügt der Montageschlüssel für PE-Fittings 16–40, er hat mehrere Maulweiten. Bei 50 mm und mehr arbeiten Sie mit großen Bandschlüsseln. Kunststoffmuttern nicht mit Rohrzangen anziehen, die Zähne beschädigen die Mutter.
Was mache ich, wenn meine Kombination nicht dabei ist?
Dann kombinieren Sie eine gerade Kupplung mit Innengewinde auf der einen und eine mit Außengewinde auf der anderen Seite, eventuell mit Reduziernippel dazwischen. Oder Sie fragen uns, wir prüfen, ob Unidelta die Kombination liefern kann.
