PE Kupplung gerade: zwei Rohre, eine dichte Verbindung

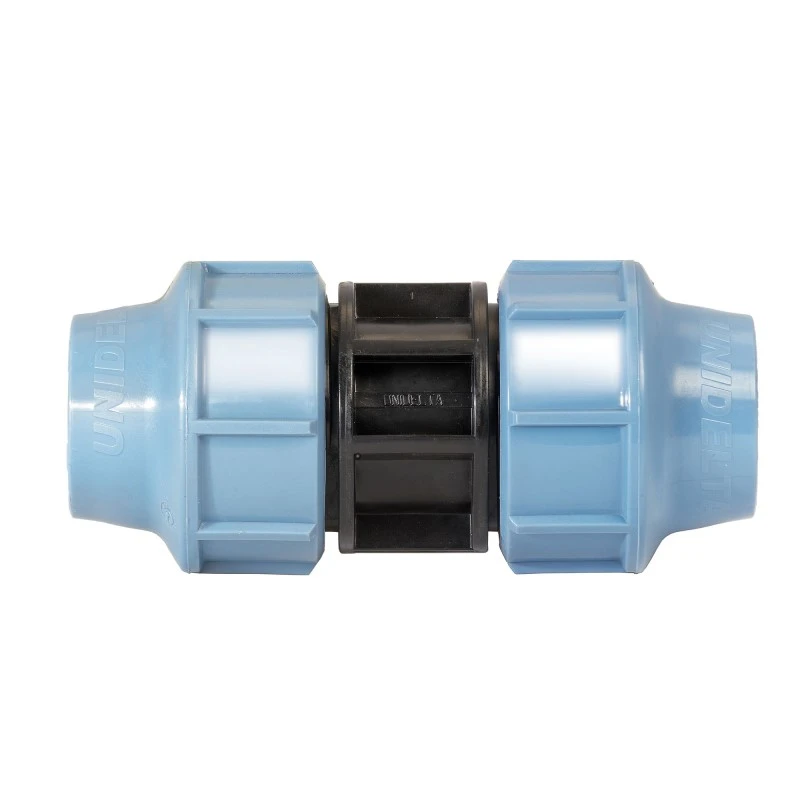

Die PE Kupplung gerade von Unidelta verbindet zwei PE-Rohre mit gleichem Außendurchmesser in einer Linie. Es ist das meistgebrauchte Formteil auf unseren Baustellen: Rollenende an Rollenanfang, beschädigtes Stück herausschneiden und neu verbinden, Leitung verlängern.
Die Verbindung ist eine Klemmverschraubung: Rohr einschieben, Überwurfmutter anziehen. Ein Klemmring aus POM krallt sich in die Rohroberfläche und hält das Rohr gegen Zug, ein O-Ring aus NBR dichtet. Der Körper ist aus Polypropylen. Unidelta gibt die Serie für PE-Rohre hoher und niedriger Dichte bis 16 bar frei.
Wir führen die gerade Kupplung in zehn Größen von 16 bis 110 mm. Die Größe richtet sich allein nach dem Außendurchmesser des Rohrs, er ist auf das Rohr gedruckt. Für zwei unterschiedliche Durchmesser nehmen Sie die PE-Reduzierkupplung.
Welche Kupplungsgröße für welche Leitung?
- 16 und 20 mm: Zuleitungen zu Tropfzonen und einzelnen Regnern
- 25 und 32 mm: Hauptleitungen im Hausgarten
- 40 und 50 mm: große Gärten, Sportanlagen, Pumpendruckleitungen
- 63 bis 110 mm: Hauptleitungen in Gartenbau und Landwirtschaft
Messen Sie im Zweifel den Außendurchmesser mit dem Zollstock nach. Ein 1"-Rohr aus dem Baumarkt ist oft 32 mm, manchmal aber auch 25 mm. Eine Kupplung im falschen Maß dichtet nicht, auch wenn sie sich irgendwie zuschrauben lässt.
Wie repariere ich ein beschädigtes PE-Rohr mit der Kupplung?
Schadstelle freilegen, Wasser abstellen, das defekte Stück mit einer Rohrschere rechtwinklig herausschneiden. Ist die Lücke klein, reicht eine Kupplung, sonst setzen Sie ein Stück neues Rohr mit zwei Kupplungen ein. Rohrenden entgraten, Mutter lockern, Rohr bis zum Anschlag einschieben, Mutter anziehen. Bis 40 mm hilft der Montageschlüssel.
Vor dem Zuschütten Druck geben und schauen, ob es trocken bleibt. Mehr dazu im Ratgeber Leck im PE-Rohr finden und reparieren.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Hersteller | Unidelta |
Produkttyp | Klemmverbinder gerade, Klemm x Klemm |
Rohr-Außendurchmesser | 16, 20, 25, 32, 40, 50, 63, 75, 90, 110 mm |
Körper / Überwurfmutter | Polypropylen (PP-B) |
Klemmring / Dichtung | POM / O-Ring NBR |
Nenndruck | bis 16 bar (PN 16 bei 20 °C) |
Passende Rohre | PE-Rohr hoher und niedriger Dichte, metrisch |
Artikelnummern | UD-K-16 bis UD-K-110 |
Anzahl Ausführungen | 10 |
Passende Produkte und Zubehör
Montageschlüssel PE-Fittings 16–40
Häufige Fragen
Muss ich das PE-Rohr vor der Montage anschrägen?
Bei kleinen Durchmessern genügt ein sauberer, rechtwinkliger Schnitt ohne Grat. Bei größeren Rohren erleichtert eine leichte Fase das Einschieben durch den O-Ring und verhindert, dass er sich verschiebt. Ein Anfasgerät für 16 bis 63 mm erledigt das sauber.
Kann ich die Kupplung wieder lösen?
Ja, Überwurfmutter aufdrehen und Rohr herausziehen. Der Klemmring hat sich aber in die Rohroberfläche gedrückt. Schneiden Sie das Rohrende vor der erneuten Montage ein Stück ab und prüfen Sie den O-Ring. Ein beschädigter Klemmring sollte nicht wiederverwendet werden.
Hält die Kupplung auch auf weichem LDPE-Rohr?
Unidelta gibt die Klemmverbinder für PE-Rohre hoher und niedriger Dichte frei. Wichtig ist das passende Außenmaß in Millimetern. Ziehen Sie die Mutter bei weichem Rohr gleichmäßig an und kontrollieren Sie nach der Druckprobe den Sitz.
