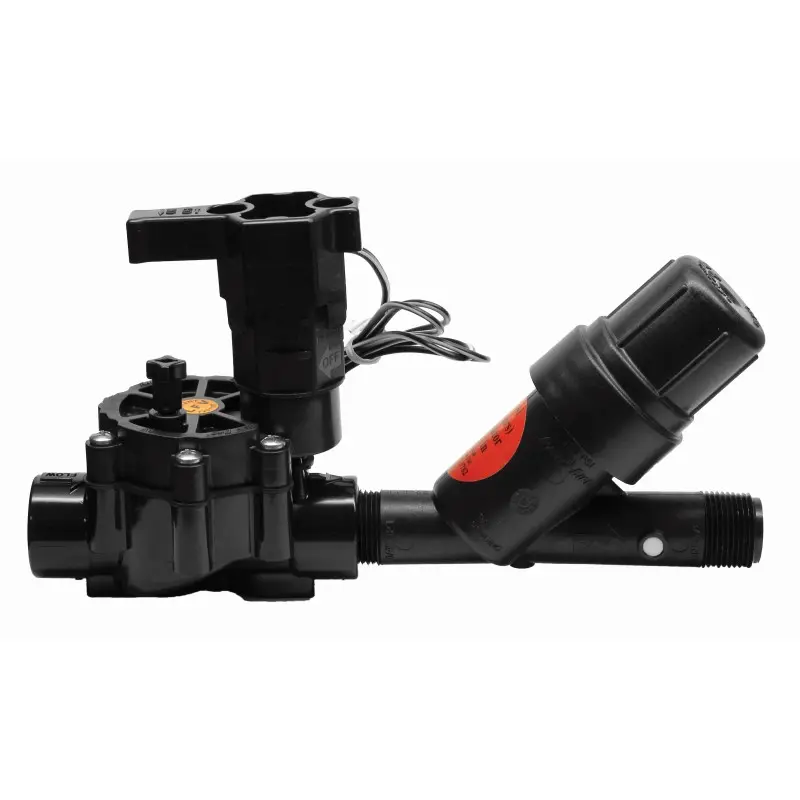

Rain Bird XCZ: Magnetventil, Filter und Druckregler für den Tropfkreis
Ein Tropfkreis braucht am Anfang immer drei Dinge: ein Ventil, das ihn ein- und ausschaltet, einen Filter, der die feinen Tropfer schützt, und einen Druckregler, damit Tropfrohr und Mikroschlauch nicht mit vollem Leitungsdruck belastet werden. Die Rain Bird XCZ Regeleinheit liefert diese drei Teile fertig miteinander verbunden. Sie schrauben die Einheit an die Zuleitung, schließen die Magnetspule am Steuergerät an und verlegen dahinter das Tropfrohr.
Es gibt zwei Größen. Die XCZ-075-PRF mit 3/4"-Anschluss und Low-Flow-Ventil ist für kleine Kreise gemacht: 0,8 bis 18,9 Liter pro Minute, also rund 48 bis 1.134 l/h. Der Druckregler hält den Ausgang auf 2,1 bar. Die XCZ-100-PRF mit 1"-DV-Ventil schafft 11,4 bis 56,8 Liter pro Minute (0,7 bis 3,4 m³/h) und regelt auf 2,8 bar. Beide Filter haben ein Edelstahlsieb mit 200 mesh (75 µm).
Welche Größe passt zu meinem Tropfkreis?
Rechnen Sie die Wassermenge des Kreises aus: Meter Tropfrohr mal Liter je Meter und Stunde. 100 m GalaDrip-Tropfrohr mit 2,1 l/h im Abstand von 30 cm brauchen rund 700 l/h. Das liegt sicher im Bereich der XCZ-075. Ab etwa 1.000 l/h, also größeren Heckenkreisen oder mehreren Beeten an einem Ventil, nehmen Sie die XCZ-100. Wichtig ist auch die Untergrenze: Ein Kreis mit nur wenigen Tropfern unterschreitet beim 1"-Ventil die Mindestmenge, das Ventil schließt dann unter Umständen nicht sauber.
Was ist der Haken an der fertigen Einheit?
Der Druckregler ist fest eingestellt. Wer einen anderen Ausgangsdruck braucht, etwa für ein 16-mm-Tropfrohr mit 1,0 mm Wand bis 3,5 bar oder für Mikrosprüher, baut die Teile besser einzeln auf, zum Beispiel mit dem einstellbaren Bermad-Druckregler. Und: Das Sieb muss regelmäßig gereinigt werden. Bei Brunnen- oder Zisternenwasser kann das in der Saison mehrmals nötig sein. Setzen Sie die Einheit deshalb so in die Ventilbox, dass Sie den Filterbecher ohne Ausgraben aufschrauben können.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Artikelnummern | RB-XCZ-075-PRF / RB-XCZ-100-PRF |
Hersteller | Rain Bird |
Bestandteile | Magnetventil, Filter, Druckregler (vormontiert) |
Ventil | 3/4" Low-Flow-Ventil bzw. 1" DV-Ventil |
Durchfluss XCZ-075-PRF | 0,8–18,9 l/min (ca. 48–1.134 l/h) |
Durchfluss XCZ-100-PRF | 11,4–56,8 l/min (ca. 0,7–3,4 m³/h) |
Ausgangsdruck | 2,1 bar (075) bzw. 2,8 bar (100) |
Eingangsdruck | 1,4–10,3 bar |
Filter | 200 mesh (75 µm), Edelstahlsieb |
Magnetspule | 24 V AC |
Passende Produkte und Zubehör
Bermad Druckregler 3/4" einstellbar
Häufige Fragen
Kann ich die XCZ an einem Hunter-Steuergerät betreiben?
Ja. Die Magnetspule arbeitet mit 24 V AC wie fast alle Ventile im Hausgarten und lässt sich an jedes übliche Steuergerät anschließen, egal ob Rain Bird oder Hunter.
Wie oft muss ich den Filter reinigen?
Bei Leitungswasser reicht meist eine Kontrolle zu Saisonbeginn und -ende. Bei Brunnen- oder Zisternenwasser sehen Sie in der Saison alle paar Wochen nach. Ein verstopftes Sieb erkennen Sie an nachlassender Leistung am Strangende.
Brauche ich hinter der XCZ noch einen Druckminderer?
Nein, der Druckregler ist eingebaut. Er hält den Ausgang auf 2,1 bzw. 2,8 bar, solange der Eingangsdruck mindestens 1,4 bar beträgt.
Passt die Einheit in eine Ventilbox?
Ja, in eine runde oder rechteckige Ventilbox. Planen Sie Platz zum Aufschrauben des Filterbechers ein; die Einheit ist rund 25 cm lang.
