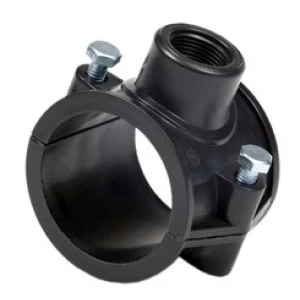

PP-Anbohrschellen: Abzweig auf die fertige Leitung setzen
PP-Anbohrschellen setzen einen zusätzlichen Abgang auf eine bereits verlegte PE-Leitung, ohne dass Sie das Rohr durchschneiden müssen. Die Schelle wird um das Rohr gelegt und verschraubt, danach bohren Sie die Rohrwand durch den Abgang an. Eine NBR-Dichtung dichtet die Bohrung gegen das Rohr ab.
Wir führen die Schellen für Rohr-Außendurchmesser 25, 32, 40, 50, 63 und 75 mm, der Abgang ist immer 3/4" Innengewinde. Daran schrauben Sie einen Doppelnippel, einen Kugelhahn, einen Regner-Gelenkanschluss oder einen Steckverbinder für Tropfrohr.
Typische Anwendungen: ein Regner, der nachträglich eine trockene Ecke abdecken soll, eine Zapfstelle am Ende des Gemüsegartens oder eine Tropfrohrzone, die an eine vorhandene Hauptleitung angehängt wird. Welche Rohrdimension Sie haben, steht in der Regel auf dem Rohr aufgedruckt. Mehr zu Leitungen und Verbindern zeigt unsere Kategorie Anbohrschellen & Quick Joints.
Wann eine Anbohrschelle statt eines T-Stücks?
Wenn die Leitung schon liegt und nur ein Abgang dazukommt. Ein T-Stück bedeutet: Rohr freilegen, durchschneiden, zwei Klemmverbindungen montieren. Die Schelle braucht nur ein kurzes Stück freigelegtes Rohr und eine Bohrung. Bei einer Neuanlage planen wir dagegen T-Stücke oder T-Reduzierkupplungen ein, weil sie den vollen Querschnitt durchlassen. Der Abgang einer Anbohrschelle ist durch die Bohrung begrenzt und eignet sich für einzelne Verbraucher, nicht für einen zweiten großen Strang.
Wie wird die Schelle montiert und angebohrt?
- Leitung drucklos machen und das Rohr an der Stelle säubern.
- Unterschale ansetzen, Oberschale mit Dichtung auflegen, Schrauben über Kreuz gleichmäßig anziehen.
- Durch den 3/4"-Abgang mit einem Holz- oder Stufenbohrer die Rohrwand anbohren, ohne die Gegenseite zu treffen.
- Späne ausspülen, bevor Regner oder Tropfer angeschlossen werden.
Der häufigste Fehler: zu große Bohrung oder schief angesetzter Bohrer. Dann sitzt die Dichtung nicht mehr sauber auf, und die Schelle tropft.
Für welchen Druck sind die Schellen gedacht?
Die zulässige Druckstufe hängt vom Durchmesser ab und sinkt bei den großen Schellen: Eine 25-mm-Schelle verträgt mehr als eine 75-mm-Schelle. Außerdem gelten die Druckangaben für Wasser um 20 °C, bei wärmerem Wasser sinkt die Belastbarkeit. Für typische Gartenanlagen mit 3–5 bar ist das unkritisch. Für Pumpenleitungen mit hohem Druck oder für Druckstöße hinter schnell schließenden Ventilen fragen Sie uns vorher.
Technische Daten im Überblick:
Eigenschaft | Wert |
|---|---|
Produkttyp | Anbohrschelle für PE-Rohr |
Rohr-Außendurchmesser | 25, 32, 40, 50, 63, 75 mm |
Abgang | 3/4" Innengewinde |
Material | Polypropylen (PP) |
Dichtung | NBR |
Befestigung | verschraubte Halbschalen |
Druckstufe | abhängig vom Durchmesser, bei großen Durchmessern niedriger |
Artikelnummern | AN-PP-ABS-25-3-4-IG bis AN-PP-ABS-75-3-4-IG |
Passende Produkte und Zubehör
Steckverbinder 16 mm x 3/4" AG
Häufige Fragen
Muss die Hauptleitung für die Montage drucklos sein?
Ja. Mit Spezialwerkzeug lassen sich Leitungen zwar unter Druck anbohren, mit einer einfachen PP-Schelle und einem Handbohrer aber nicht. Wasser abstellen, Leitung entleeren, Schelle setzen, anbohren und erst dann wieder öffnen.
Wie viele Anbohrschellen kann ich an einer Leitung anbringen?
Technisch fast beliebig viele, solange zwischen den Schellen genug Abstand bleibt, um sie zu montieren. Jeder Abgang zieht aber Wasser aus derselben Leitung: Zu viele gleichzeitig laufende Verbraucher senken den Druck am Ende spürbar.
Passt die Schelle auch auf PVC- oder Stahlrohr?
Die Schellen sind für die Außendurchmesser von PE-Rohren ausgelegt. Ein PVC-Rohr gleichen Außendurchmessers passt mechanisch, auf Stahl- oder Kupferrohr mit anderen Maßen sitzt die Dichtung nicht sicher. Messen Sie im Zweifel den Außendurchmesser nach.
Welches Teil kommt auf den 3/4-Zoll-Abgang?
Für einen Regner ein Gelenkanschluss oder Doppelnippel, für Tropfrohr ein Steckverbinder 16 mm x 3/4" AG, für eine Zapfstelle ein Kugelhahn. Gewinde mit Teflonband abdichten, sofern das Gegenstück keine eigene Dichtung hat.
