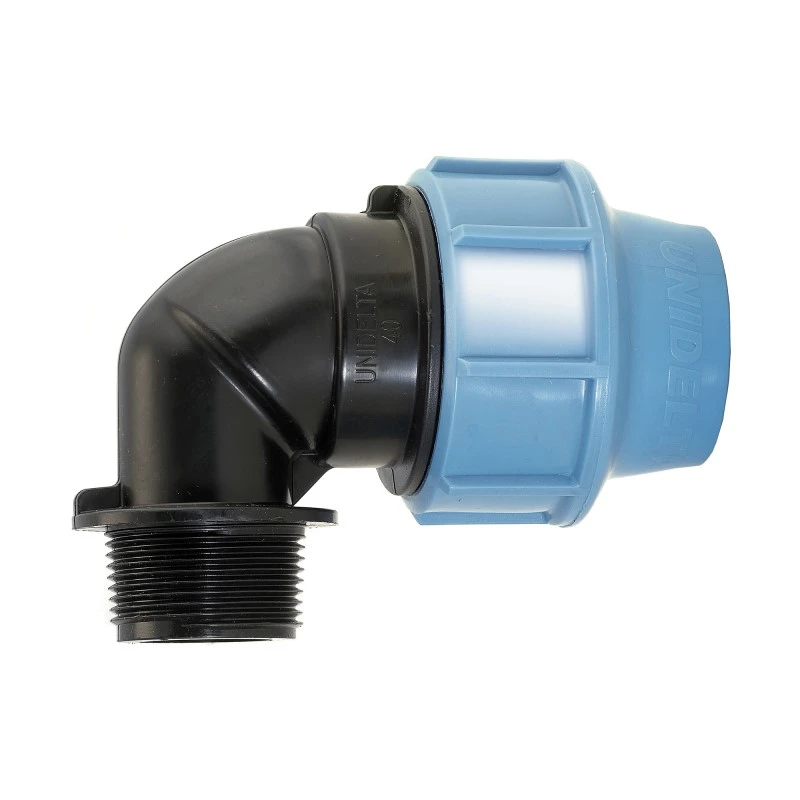

PE-Winkelanschlussverschraubung (Klemmverbinder 90° mit Außengewinde): Die flexible Richtungsänderung mit Gewindeanschluss
Die PE-Winkelanschlussverschraubung als 90°-Klemmverbinder mit Außengewinde ist eine technisch präzise Lösung für die sichere und druckfeste Richtungsänderung von PE-Rohrleitungen und die gleichzeitige Anbindung an Komponenten mit Innengewinde. Aqua-Naturale bietet eine Auswahl an hochwertigen Winkelanschlussverschraubungen, die sich durch ihre Robustheit, einfache Montage und hohe Dichtigkeit auszeichnen. Diese Verbinder sind speziell für den Einsatz mit hartem PE-Rohr konzipiert und ermöglichen eine flexible Integration in bestehende oder neue Rohrnetze in Bewässerungs- und Wasserversorgungsanlagen.
Technologische Merkmale und Funktionsweise:
PE-Winkelanschlussverschraubungen als Klemmverbinder ermöglichen eine feste 90°-Verbindung zwischen einem PE-Rohr und einem Gewindeanschluss. Ihr Aufbau sichert eine dauerhafte mechanische Verankerung und Abdichtung.
Die Hauptmerkmale umfassen:
- Materialqualität: Gefertigt aus robusten Kunststoffen wie Copolymer (PP-B) und Polypropylen für den Körper und die Konusmutter, sowie Polycetal (POM) für den Klemmring und EPDM für den O-Ring. Diese Materialien sind UV-stabilisiert und widerstandsfähig gegenüber chemischen Einflüssen. Ein Verstärkungsring aus Edelstahl (AISI 430) trägt zur Stabilität bei.
- Druckfestigkeit: Die Verbinder sind für hohe Betriebsdrücke ausgelegt, typischerweise bis zu 16 bar bei 20 °C. Dies gewährleistet eine sichere Wasserführung in Druckleitungen von Bewässerungs- und Wasserversorgungssystemen.
- Breite Durchmesser- und Gewindekompatibilität: Verfügbar für PE-Rohre mit Durchmessern von 16 mm bis 63 mm und Gewindegrößen von 1/2" bis 2" (Außengewinde), ermöglichen diese Winkelanschlussverschraubungen eine vielseitige Integration.
- Klemm- und Dichtmechanismus (Rohrseite): Das PE-Rohr wird bis zum Anschlag in den Verbinder eingeführt. Ein integrierter Klemmring schneidet sich leicht in die Rohroberfläche ein und verhindert ein Herausrutschen unter Druck. Ein O-Ring sorgt für eine zuverlässige und dauerhafte Abdichtung.
- Gewindeanschluss (Geräteseite): Das Außengewinde ermöglicht eine dichte Verschraubung mit Komponenten wie Ventilen, Pumpen oder anderen Fittings mit Innengewinde. Eine zusätzliche Abdichtung mittels Teflonband oder Dichtfaden wird empfohlen.
- Temperaturbeständigkeit: Die Verbinder sind für einen weiten Temperaturbereich von bis zu 80 °C im Dauerbetrieb ausgelegt, was ihre Einsatzfähigkeit unter verschiedenen klimatischen Bedingungen gewährleistet.
- Normenkonformität: Viele PE-Klemmverbinder erfüllen relevante Normen (z.B. DIN 8076, DVGW) und sind oft für Trinkwasseranwendungen zugelassen.
Technische Daten im Überblick:
- Produkttyp: PE-Winkelanschlussverschraubung (Klemmverbinder 90° mit Außengewinde)
- Material: Copolymer (PP-B), Polypropylen, Polycetal (POM), EPDM, Edelstahl
- Kompatible Rohrdurchmesser: d 16, d 20, d 25, d 32, d 40, d 50, d 63 mm
- Gewindegrößen: 1/2", 3/4", 1", 1 1/4", 1 1/2", 2" (Außengewinde)
- Max. Betriebsdruck: Typischerweise bis 16 bar bei 20 °C
- Temperaturbereich: Bis 80 °C (Dauerbetrieb)
- Eigenschaften: UV-beständig, korrosionsfrei, schlagfest, chemisch beständig
- Anschlussart: Klemmanschluss für PE-Rohr, Außengewinde für Gewindekomponenten
Anwendungsbereiche:
PE-Winkelanschlussverschraubungen als Klemmverbinder sind die ideale Lösung für:
- Richtungsänderungen mit Geräteanbindung: Zur präzisen Richtungsänderung von PE-Rohrleitungen und dem direkten Anschluss von Komponenten mit Innengewinde.
- Bewässerungssysteme: Für die flexible Gestaltung von Rohrnetzen und den Anschluss von Ventilen, Regnern oder Sensoren.
- Trinkwasserversorgungsleitungen: Für die sichere und hygienische Führung von Trinkwasser und die Anbindung an entsprechende Armaturen (bei entsprechender Zertifizierung).
- Druck- und Saugleitungen: Geeignet für Anwendungen, die eine hohe Druckbeständigkeit erfordern.
- Ober- und unterirdische Verlegung: Die Robustheit der Materialien ermöglicht den Einsatz in beiden Umgebungen.
Vorteile für den Anwender:
Der Einsatz dieser PE-Winkelanschlussverschraubungen führt zu einer schnellen, zuverlässigen und langlebigen Installation Ihrer Rohrsysteme.
- Einfache und schnelle Montage: Werkzeugarme Installation auf der Rohrseite, spart Arbeitszeit.
- Hohe Dichtigkeit: Der kombinierte Klemm- und Dichtmechanismus sowie das präzise Gewinde gewährleisten eine leckagefreie Verbindung.
- Robuste Konstruktion: UV-Beständigkeit, Korrosionsfreiheit und Schlagfestigkeit sichern eine lange Nutzungsdauer.
- Vielseitigkeit: Geeignet für verschiedene PE-Rohrtypen und eine breite Palette von Gewindekomponenten.
- Wartungsarmut: Die dauerhafte Verbindung reduziert den Bedarf an regelmäßigen Kontrollen und Reparaturen.
- Sicherheit: Erfüllt hohe Qualitätsstandards und Normen für eine zuverlässige Wasserführung.
Setzen Sie auf die bewährte Qualität unserer PE-Winkelanschlussverschraubungen (Klemmverbinder 90° mit Außengewinde) und schaffen Sie eine solide und dichte Rohrleitungsinfrastruktur für Ihre Projekte.
